4.4 Accoppiamento
4.4.1 Accoppiamento con giunto
Infilare i due semigiunti sull’albero del soffiatore e del motore aiutandosi con opportuni attrezzi introduttori.
Attenzione : Non utilizzare il martello per introdurre i semigiunti.
Fissare i semigiunti con grani filettati agenti sulle linguette
Accostare il soffiatore ed il motore alla distanza S indicata in tabella
Allineare gli alberi inserendo opportuni spessori sotto i piedi del motore e/o del soffiatore

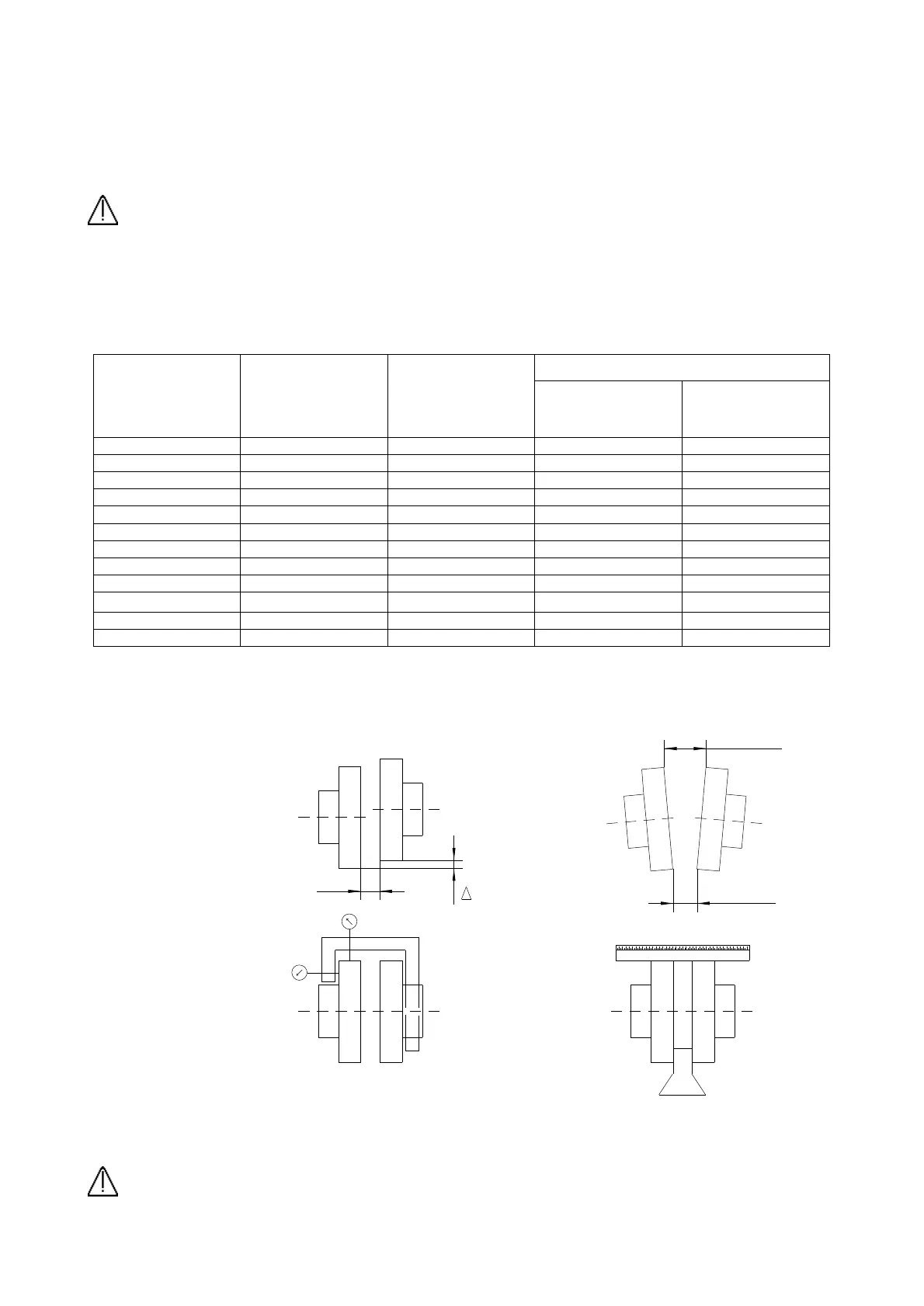

Controllare l’allineamento mediante comparatori o spessimetri a righello come indicato in Fig. 6
Scostamenti base
Diametro del
giunto
Distanza
S
( mm )
Scostamento
Assiale
Ka
( mm )
Radiale
Kr
( mm )
Angolare
Kw
( mm )
80 3 1 0.13 0.13
100 3 1 0.15 0.15
130 3 1 0.18 0.18
150 3 1 0.21 0.21
160 4 2 0.27 0.27
180 4 2 0.30 0.30
200 4 2 0.34 0.34
225 4 2 0.38 0.38
250 5.5 2.5 0.42 0.42
280 5.5 2.5 0.47 0.47
315 5.5 2.5 0.52 0.52
350 5.5 2.5 0.58 0.58
Verifica dell’allineamento
Smax < S + Ka
Smin < S – Ka
rpm
Kv = 1.5 -- ----------
3000
Dr < Kr x Kv
Dw < Smax – Smin
Dw < Kw x Kr
Dr + Dw < Kw x Kv
Fig. 6
Attenzione : Gli errori di allineamento causano l’usura prematura dei cuscinetti e del giunto
elastico.
r
S
S Min
