4.5 Tubazioni di collegamento
I diametri dei tubi principali devono essere scelti per ottenere velocità medie del gas da 15 a 30 m/s e
comunque non devono risultare inferiori al diametro nominale delle bocche del soffiatore, se i diametri
risultano differenti utilizzare un raccordo conico.
I tubi di aspirazione e mandata non devono sollecitare con il loro peso o con le dilatazioni termiche le
bocche del soffiatore.
Prevedere raccordi elastici e supportare adeguatamente i tubi vicino alle bocche.
Isolare le tubazioni aeree per evitare il riscaldamento degli ambienti ed il contatto accidentale.
I tubi devono essere accuratamente puliti prima del collegamento, nel caso di funzionamento in aspirazione
installare eventualmente un filtro antisporcizia per le prime 100 ore di funzionamento e prevedere un
vuotometro per il controllo dell’intasamento del filtro antisporcizia.
Le guarnizioni non devono sporgere all’interno dei tubi.
Attenzione : Rimuovere le protezioni delle bocche del soffiatore solo prima di collegare i tubi.

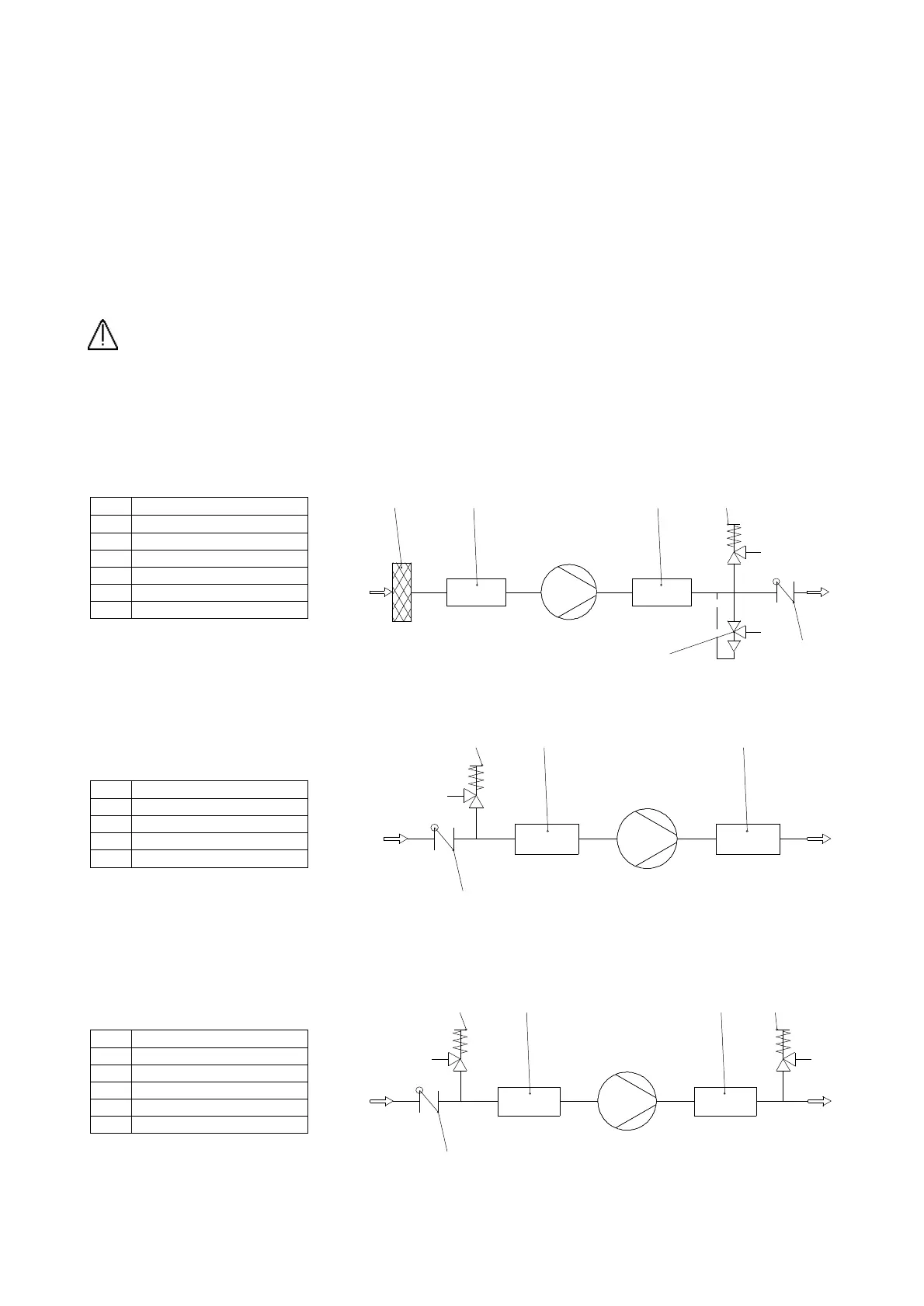

Nei paragrafi seguenti sono indicati gli accessori consigliati in funzione del tipo di funzionamento previsto
4.5.1 Funzionamento in pressione
Pos.
Descrizione
F Filtro
SPF Silenziatore di aspirazione
SM Silenziatore di mandata
RVP
Valvola limitatrice
WR Valvola di ritegno
VRA
Valvola di avviamento
4.5.2 Funzionamento in vuoto
Pos.
Descrizione
WR Valvola di ritegno
RVV
Valvola limitatrice
SPF Silenziatore di aspirazione
SM Silenziatore di mandata
4.5.3 Funzionamento misto
Pos.
Descrizione
WR Valvola di ritegno
RVV
Valvola limitatrice
SPF Silenziatore di aspirazione
SM Silenziatore di mandata
RVP
Valvola di sicurezza
