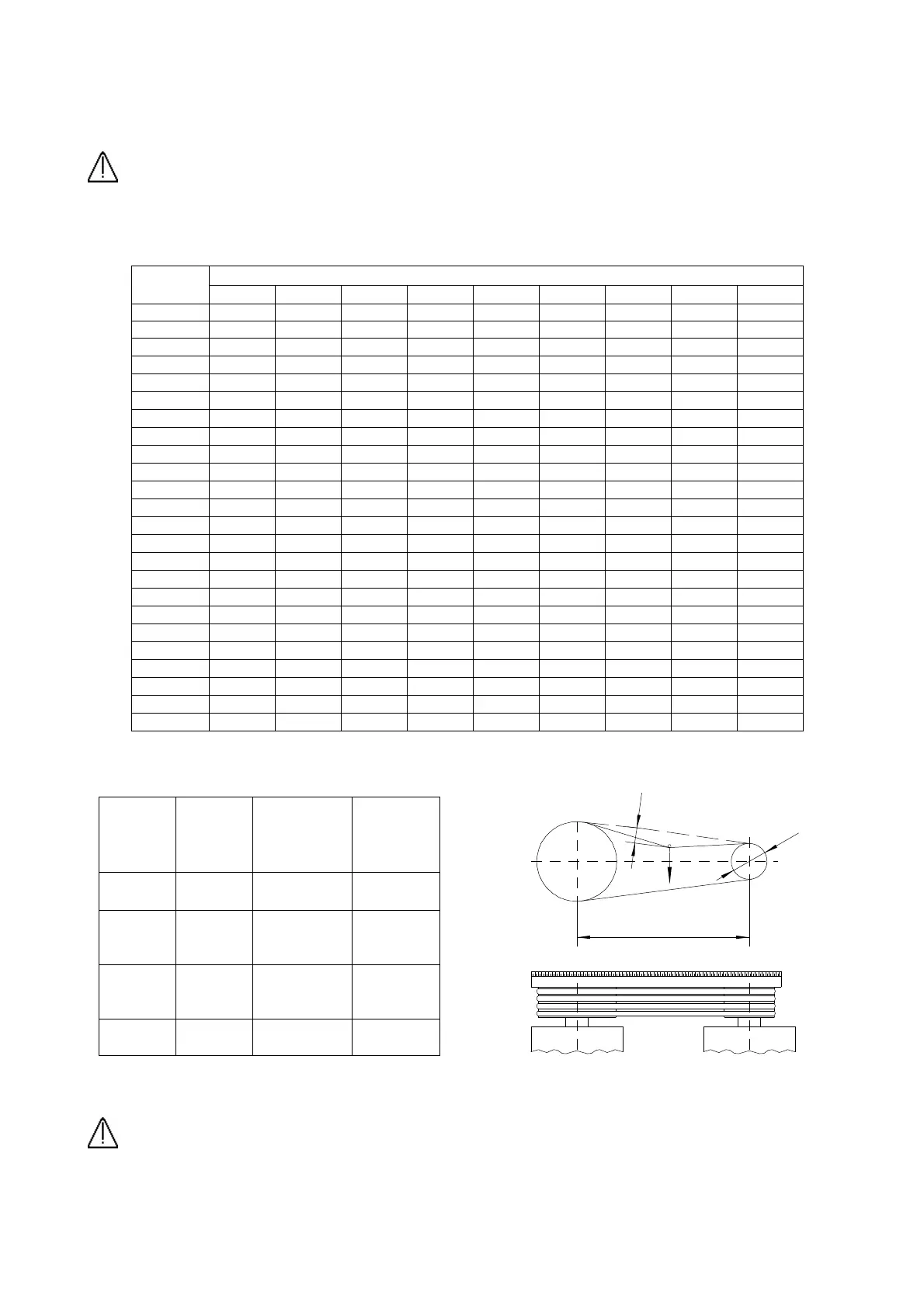

4.4.2 Accoppiamento con trasmissione a cinghie
Infilare le pulegge sull’albero del soffiatore e del motore aiutandosi con opportuni attrezzi introduttori.
Attenzione : Non utilizzare il martello per introdurre le pulegge.
Utilizzare pulegge con diametro minimo uguale o superiore al valore indicato nella tabella sotto riportata.
Diametro minimo della puleggia del soffiatore
Pressione differenziale ( mbar )
Grandezza
200 300 400 500 600 700 800 900 1000
15 100 100 100 100 112 112 125 125
25 100 100 100 112 112 125
35 80 80 80 80 80 90 100 106 112
45 80 80 80 90 100 106 112 118 125
46 90 100 106 112 118 125
55 80 80 80 80 80 90 100 106 112
65 80 80 80 90 100 106 112 118 125
66 90 100 106 112 118 125
75 80 90 100 106 112 118 125 132 140
85 100 106 112 118 125 132 140 150 160
86 118 125 132 140 150 160
95 100 106 112 118 125 132 140 150 160
105 112 118 125 132 140 150 160 180 200
106 132 140 150 160 180 200
115 106 112 118 125 132 140 150 160 180
125 118 125 132 140 150 160 180 200 225
126 140 150 160 180 200 225
135 112 118 125 132 140 150 160 180 200
145 125 132 140 150 160 180 200 225 250
155 150 160 180 200 225 250
165 150 160 180 200 225 250 280 300 325
175 180 200 225 250 280 300 325 350 400
205 200 225 250 280 300 325 350 400 450
225 280 300 325 350 400 450
Installare le cinghie di trasmissione
Mettere in tensione le cinghie utilizzando le viti di spinta del motore secondo i valori di tabella
Sezione
cinghia
Forza F
( daN )
Diametro
puleggia
minore D
( mm )
Freccia E
( mm )
SPZ
XPZ
2.5
95 – 125
> 132
1.45
1.30
SPA
XPA
5.0
100 – 140
150 – 200
> 224
2.30
2.10
2.00
SPB
XPB
7.5
160 – 224
236 – 355
> 375
1.55
1.20
1.10
SPC
XPC
12.5
250 – 355
375 - 560
1.80
1.60
e = I x E / 100
Fig. 7
Attenzione : Una tensione eccessiva può provocare danni al soffiatore e al motore
Durante questa fase controllare l’allineamento delle cinghie mediante un righello come indicato in figura 7
Fissare i piedi del motore
e
F
I
D
p
