14

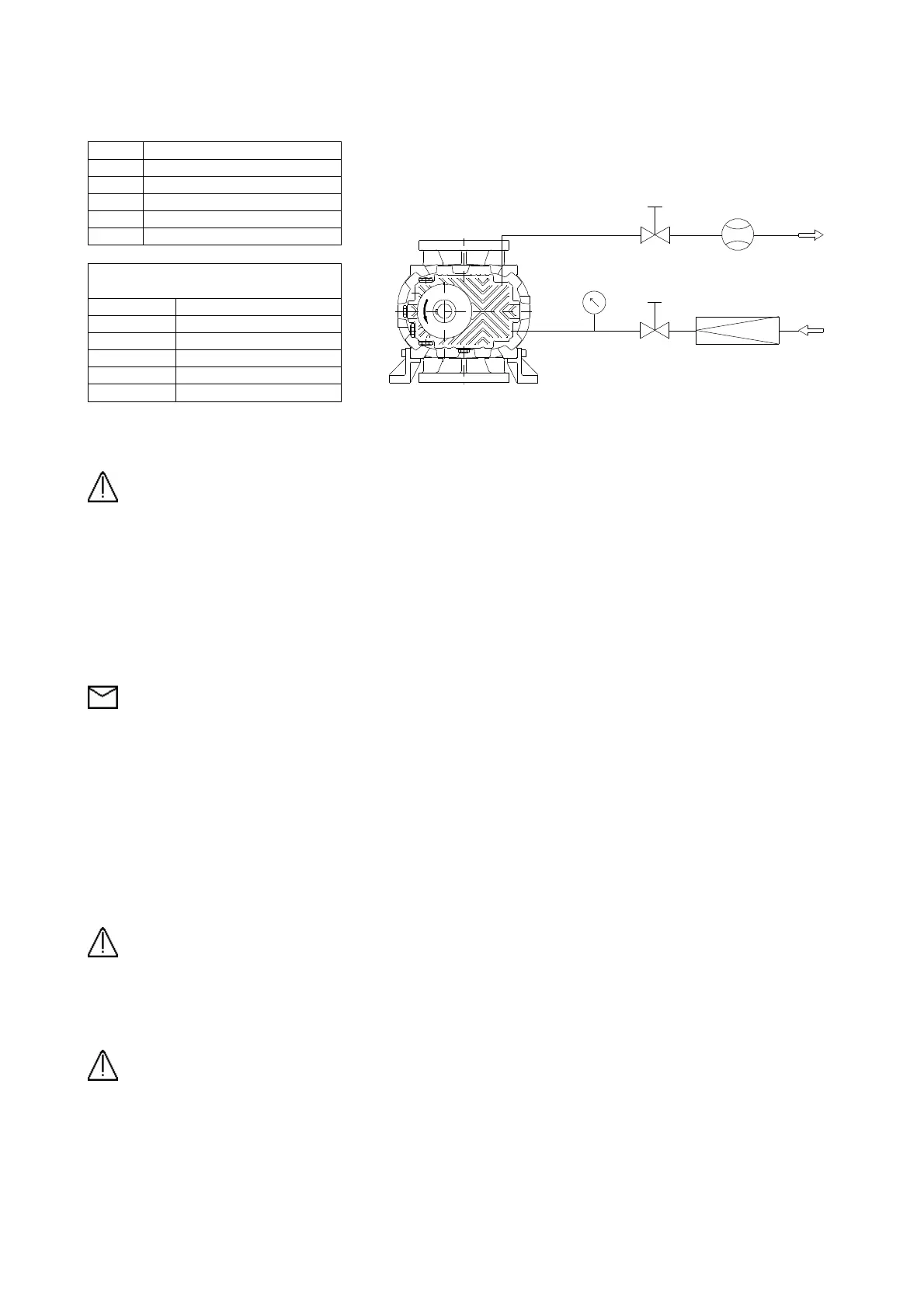

4.6 Circuito di raffreddamento (solo per /RV)
Pos. Descrizione
Rp Riduttore di pressione
Vi Valvola di intercettazione
M Manometro
Vr Valvola di regolazione
Fm Flussimetro
Portata di acqua di raffreddamento
a 20 °C
Grandezza m3/h
75 - 86 0,15
95 - 126 0,30
135 - 155 0,45
165 - 175 0,60
205 - 225 0,75
Pressione max 6 bar
Fig. 8
Attenzione : Per impedire il pericolo di gelo invernale, impiegare liquido antigelo (qualsiasi tipo
usato per i radiatori delle autovetture
4.7 Alimentazione elettrica
Fare eseguire il collegamento dell’alimentazione elettrica da personale specializzato autorizzato secondo le
norme vigenti nel luogo di installazione e secondo le prescrizioni del locale ente erogatore dell’energia
elettrica.
Nota : Robuschi & C. S.p.A. declina ogni responsabilità per allacciamenti elettrici non
conformi alle disposizioni di legge vigenti.
Controllare sulla targhetta del motore elettrico : Tensione, Corrente nominale, Frequenza, numero di Fasi.
Controllare lo schema di collegamento contenuto nella morsettiera del motore, se non disponibile richiederlo
al costruttore del motore.
Dimensionare i cavi elettrici in funzione della corrente nominale.
Non disporre i cavi vicino a sorgenti di calore o a spigoli acuti
Proteggere il motore con interruttore automatico tarato sulla corrente nominale del motore
Installare un pulsante di emergenza tra la linea di alimentazione ed il motore di azionamento del soffiatore.
Attenzione : Il pulsante di emergenza deve essere facilmente raggiungibile dall’operatore.
Proteggere l’impianto mediante un adeguato sistema di messa a terra.
Attenzione : Ogni operazione sulla soffiatore deve essere condotta in assenza di tensione dal
circuito di alimentazione.
Vi RpM
