6
1 CARATTERISTICHE DEL SOFFIATORE

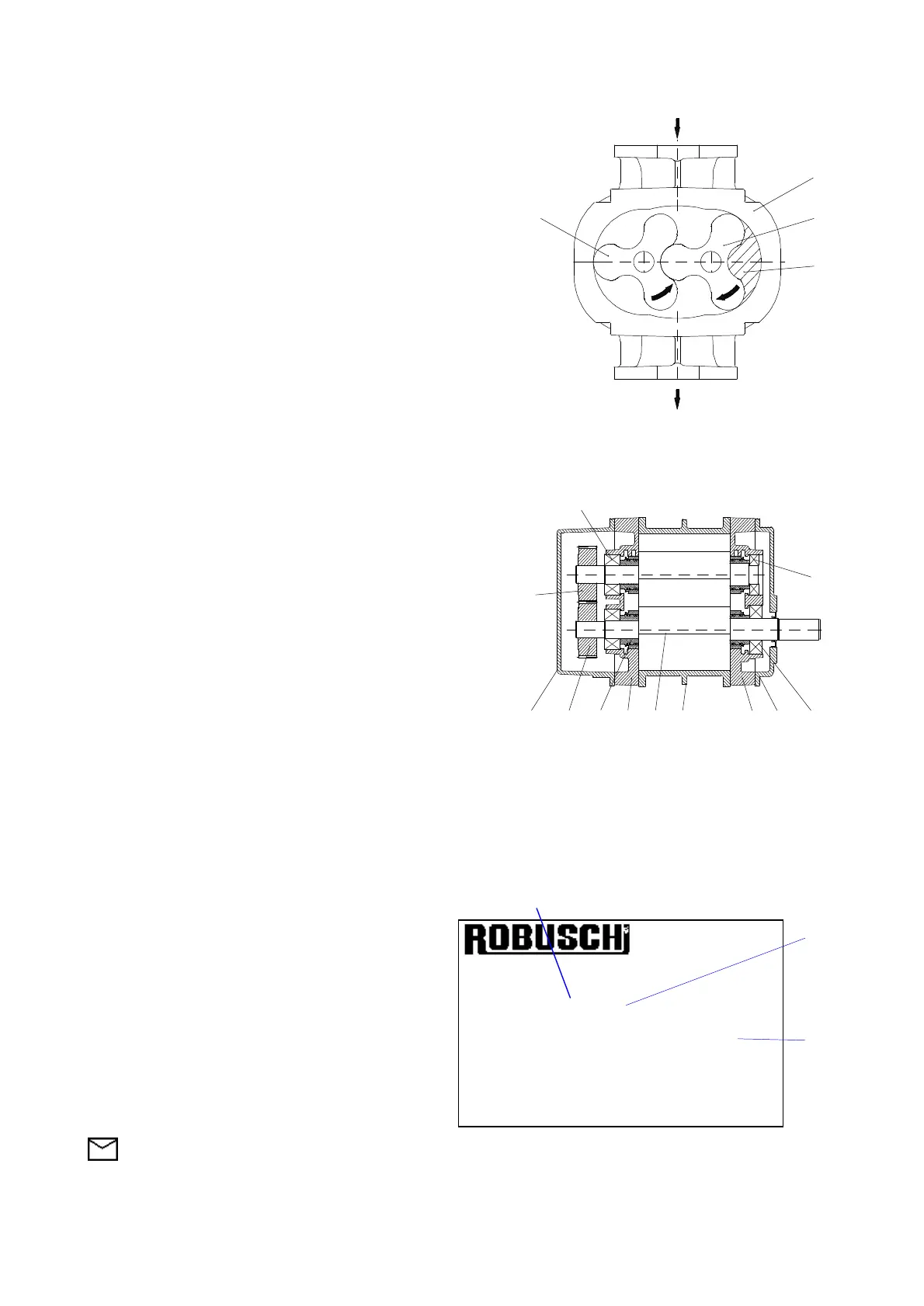

1.1 Principio di funzionamento
Il soffiatore della serie RBS è un compressore volumetrico
costituito da due rotori 2 a profilo coniugato che ruotano
all’interno di un corpo 1 sagomato a forma di otto.
Il gas aspirato alla pressione P1 e alla temperatura T1 è
incapsulato nei vani V che si formano tra il corpo ed i rotori
ed è scaricato alla mandata alla pressione P2 e temperatura
T2.
La portata è proporzionale alla velocità di rotazione e
pressoché costante al variare della pressione di
funzionamento.
P1 pressione assoluta di aspirazione
T1 temperatura di aspirazione
P2 pressione assoluta di mandata
T2 temperatura di mandata
Fig. 1
1.2 Caratteristiche costruttive
Il corpo 1 è chiuso alle estremità da due fianchi 5A e 5B
su cui sono ricavati gli alloggiamenti delle tenute 45 e dei
cuscinetti 31, 32 e 33.
Il movimento dei rotori 2 è sincronizzato da un
ingranaggio con ruote dentate 11A e 11B.
Le tenute degli alberi sono del tipo a labirinto, le fughe di
gas sono raccolte in una intercapedine dei fianchi e
scaricate all’atmosfera.
Sui fianchi sono montati due coperchi 12A e 12B che
fungono da serbatoi dell’olio per la lubrificazione a
sbattimento dei cuscinetti e dell’ingranaggio di
sincronismo.
Fig. 2
1.3 Targhetta di identificazione
-Tipo di soffiatore
1) Grandezza da 15 a 225
2) Versione F Flangiato
V Verticale
H Orizzontale
SP Senza Piedi
RV Raffreddato Verticale
3) Esecuzione 0001
-S/N Matricola
-m
3
/h Portata
-kW Potenza
-dp mbar Pressione differenziale
-n RPM Velocità di rotazione
Nota : Per una descrizione più dettagliata del materiale di tutti i componenti del soffiatore vedere anche
il catalogo relativo o consultare il nostro servizio tecnico commerciale.
CE
Parma
Italy
Type RBS 65 / F
S/N 0105116 exec. 0001
m3/h 1000 kW 37
dp 500 n 1450
mbar RPM
(3)
(1)
(2)
1
2
V
2
11B
32
