POMPE PER VUOTO AD ANELLO LIQUIDO
Liquid ring vacuum pumps
RVS 60

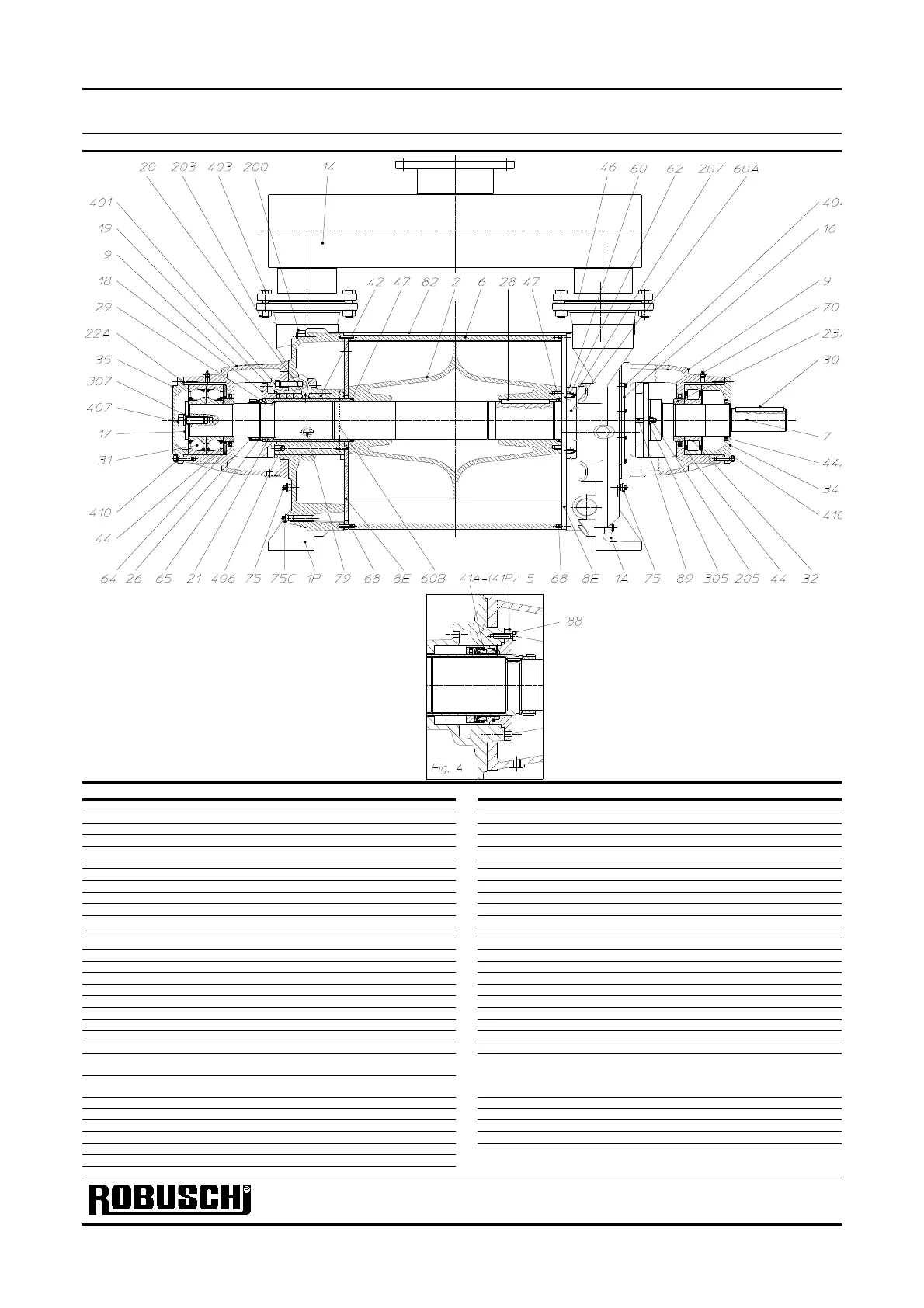

SEZIONE CON NOMENCLATURA
−
Sectional drawing with part list
Pos
.
Descrizione
Part description
N° of parts
Pos
.
Descrizione
Part description
N° of parts
1A
Corpo ant
eriore
Driven
-
end body
1
60A
Premivalvola
Valve cover
1
1P
Corpo posteriore
Non driven
-
end body
1
60B
Premivalvola
Valve cover
1
2
Girante
Impeller
1
62
Perno guida valvola
Valve pilot pin
6
6
Elemento
Casing
1
64
Molla a tazza
Cup spring
4
7
Albe
o
Shaft
1
65
Rosetta di sicurezza
Tab washer
8E
Piastra
Plate
2
68
Spina elastica
Flexible pin
4
Sopporto
Bearing bracket
2
70
Ingrassatore
Greaser
2

14
Collettore
Manifold
2
75
Tappo
Plug
4
16
Coperchio ispezione
Inspection cover
4
75C
Tappo
Plug
1
17
Disco bloccaggio cuscinetto
Bearing locking spacer
1
79
Tappo
Plug
1
18
Premitreccia
Gland
2
82
Tirante
Tie rod
8
19
Anello premitreccia
Gland ring
2
89
Prigioniero
Stud nut
4
20
Anello lanterna
Lantern ring
2
200
Dado
Nut
16
21
Camicia
albero
Shaft sleeve
2

203
Dado
Nut
32
22A
Anello di regolazione
Adjusting ring
1
205
Dado
Nut
4
23A
Distanziale cuscinetto
Bearing spacer
2
207
Dado
Nut
6
*26
Ghiera autobloccante
Self
-
locking nut
1
401
Vite
Screw
8
28
Linguetta
Key
1

403
Vite
Screw
32
29
Linguetta
Key
2
404
Vite
Screw
24
30
Linguetta
Key
1
406
Vite
Screw
2
31
Cuscinetto
Bearing
1
407
Vite
Screw
1
32
Cuscinetto
Bearing
1
410
Vite
Screw
8
34
Coperchio cuscinetto
anteriore
Driven-end bearing cover 1
Fig. A Versione Tenuta meccanica Mechanical Seal Version
35
Coperchio cuscinetto
posteriore
Non driven-end bearing cover 1
42
Anello baderna
Packing ring
12
5
Flangia tenuta meccanica
Mechanical seal flange
2
44
Anello tenuta
Seal ring
2
41A
Tenuta meccanica
–
R
(
l.
comando
)
R
-
Mechanical seal (
drive s.
)
1
44A
Anello tenuta
Seal ring
1
41P
Tenuta meccanica
–
L
-
L
-
Mechanical seal
1

46
Guarnizione
Gasket
4
88
Vite
Screw
8
47
O
-
ring
O
-
ring
2

Accessorio Optional
60
Valvola
Valve
2
