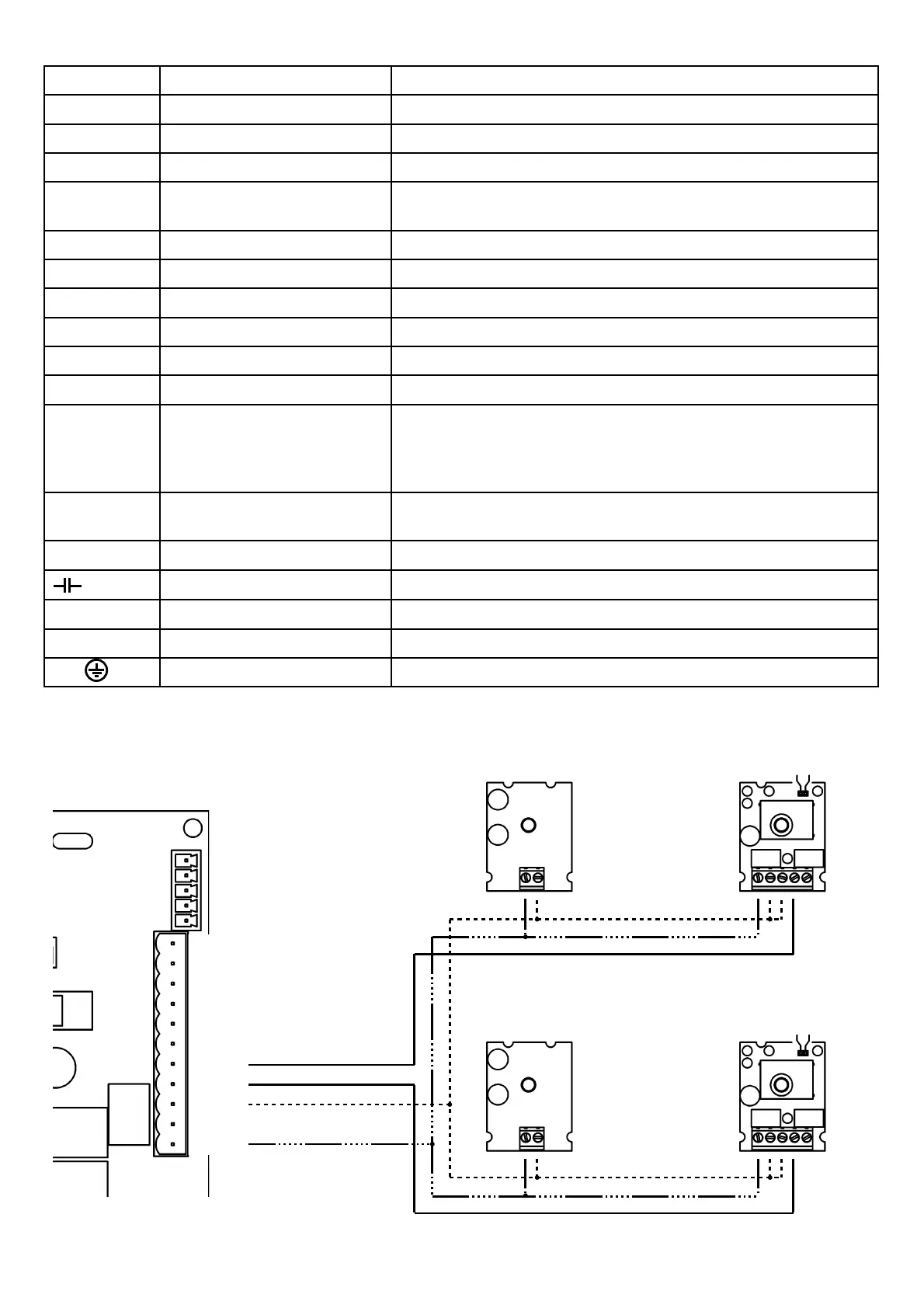

CONNECTIONS TABLE
AP – COM normally open contact OPEN INPUT BUTTON
CH – COM normally open contact CLOSE INPUT BUTTON
PED – COM normally open contact PEDESTRIAN OPENING INPUT BUTTON
ORO – COM normally open contact CLOCK INPUT
ANT
COM
central pole of the cable
shield
ANTENNA
PP – COM normally open contact STEP BY STEP BUTTON
ST – COM normally close contact STOP BUTTON
COS1 – COM normally close contact SAFETY EDGE 1 CONNECTION (OPENING)
COS2 – COM normally close contact SAFETY EDGE 2 CONNECTION (CLOSING)
FT1 – COM normally close contact PHOTOCELL 1 CONNECTION
FT2 – COM normally close contact PHOTOCELL 2 CONNECTION
SC – COM 24Vcc MAX. 2W OPEN GATE LIGHT CONNECTION
slow flashing in opening, fast flashing in closing and fixed when
the gate is open, double flashing with gate stopped in the
middle of the travel
24V
COM
+24Vcc MAX.300mA
0V MASSA
POWER ACCESSORIES (e.g. photocells)
AP-COM-CH 230Vac 50Hz MOTOR POWER
MOTOR CAPACITOR
COR Tension free contact 5A COURTESY LIGHT CONNECTION
LAM Tension free contact 1A FLASHING LIGHT CONNECTION
F-N- 230Vac 50Hz CONTROL UNIT POWER
PHOTOCELLS CONNECTIONS
16
ANT
COM
PP
ST
COS1
COS2
FT1
FT2
COM
SC
24V
