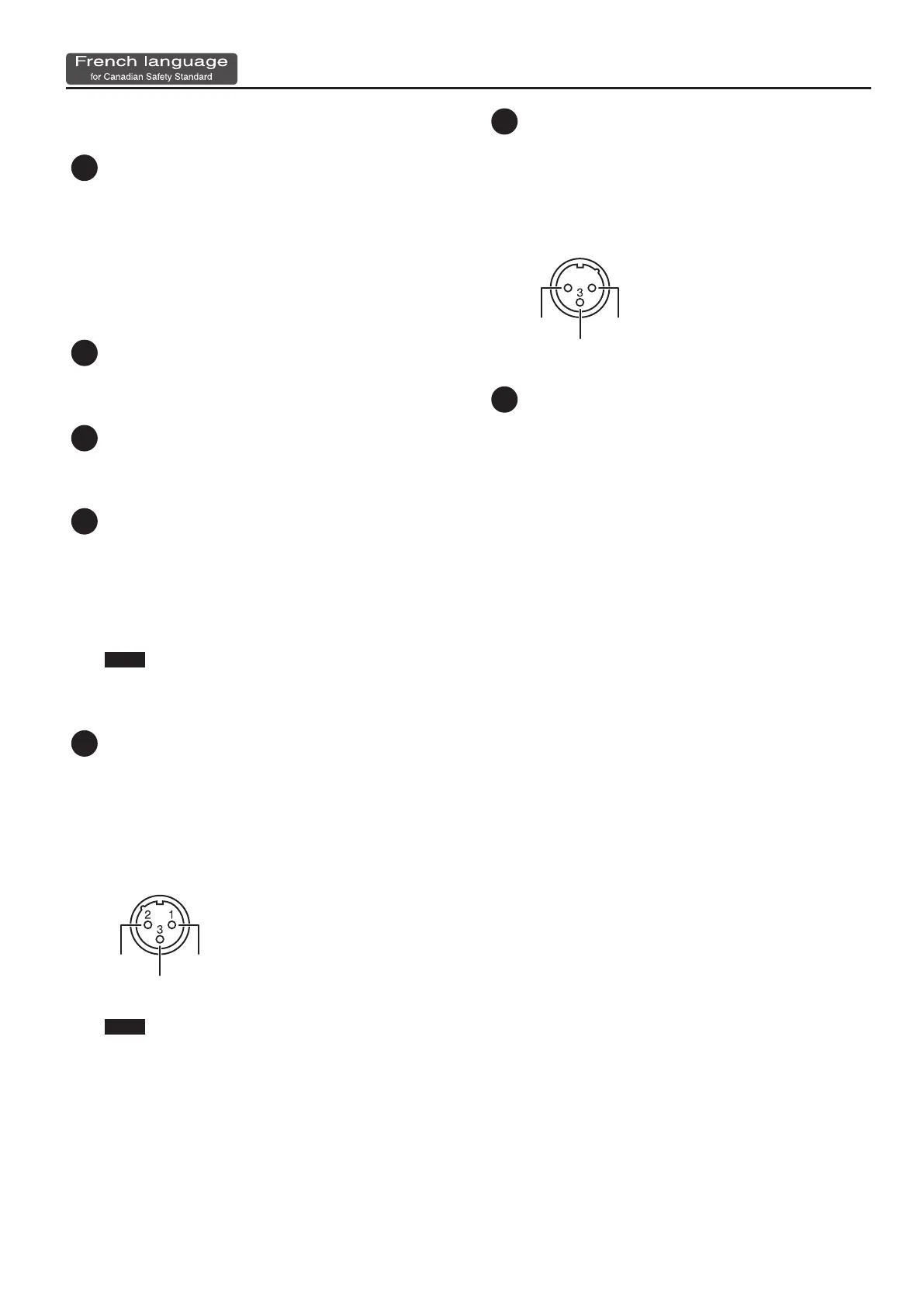

Noms et fonctions des diérentes parties
41
5 Masse de ligne téléphonique ou paratonnerre (dangereux en
cas de foudre)
18 Connecteur AC INPUT, Attache du cordon
d'alimentation
Ce connecteur permet de raccorder le cordon d'alimentation fourni.
An d’éviter que le cordon d'alimentation ne soit déconnecté par
inadvertance, veuillez utiliser l’attache du cordon d'alimentation
pour xer le cordon en place.
0“Connexion du cordon d'alimentation” (p. 17)
0“Utilisation de l’attache du cordon d'alimentation” (p. 17)
0“Pour éteindre complètement l’alimentation de l’appareil, retirer
la che de la prise” (p. 6)
19 Crochet du cordon d’alimentation
Vous pouvez utiliser ce Crochet du cordon d’alimentation pour
éviter la déconnexion accidentelle du cordon d'alimentation.
0“Utilisation du Crochet du cordon d’alimentation” (p. 19)
20 Ventilateur de refroidissement
Il s’agit du ventilateur de refroidissement du M-5000. Lorsque
vous placez le M-5000, veillez à ne pas obstruer ses orices de
ventilation.
21 Connecteur EXT. POWER DC INPUT
Ce connecteur permet de brancher une unité d'alimentation
externe S-240P optionnelle comme alimentation de secours du
M-5000.
Si une unité d'alimentation externe S-240P alimente le M-5000,
le M-5000 va continuer à fonctionner même si l'interrupteur
d'alimentation est en position OFF.
* DC INPUT [DC+24V / 6A]
NOTE
Pour éviter tout dommage ou blessure, ne jamais brancher quoi
que ce soit à la prise EXT. POWER DC INPUT à l'exception de la
sortie DC de l'unité d'alimentation externe S-240P.
22 Connecteurs INPUT 1-16
Il s’agit de connecteurs d'entrée symétriques XLR-3-31 femelles
pour les signaux audio analogiques entrants des micros et des
équipements de niveau ligne.
* Cet instrument est doté de prises symétriques (XLR). Les
diagrammes de câblage de ces prises sont indiqués ci-dessous.
Eectuez les connexions après avoir préalablement vérié les
schémas de câblage des équipements que vous souhaitez
connecter.
GND
+PHANTOM [+48V/14mA]
COLD
HOT
NOTE
Toujours éteindre l’alimentation fantôme avant de brancher tout
autre appareil qu’un microphone à condensateur nécessitant
une alimentation fantôme. Vous risquez de provoquer des
dommages si vous fournissez à tort une alimentation fantôme
à des micros dynamiques, des appareils de lecture audio ou
d’autres appareils qui ne nécessitent pas une telle alimentation.
Assurez-vous de vérier les spécications de tout microphone
que vous souhaitez utiliser en vous référant au manuel qui
l’accompagne.
(Alimentation fantôme de cet instrument : DC+48 V, 14 mA Max)
23 Connecteurs OUTPUT 1-16
Il s’agit de connecteurs de sortie symétriques XLR-3-32 males pour
les signaux audio analogiques sortants.
* Cet instrument est doté de prises symétriques (XLR). Les
diagrammes de câblage de ces prises sont indiqués ci-dessous.
Eectuez les connexions après avoir préalablement vérié les
schémas de câblage des équipements que vous souhaitez
connecter.
HOT
COLD
GND
1 2
24 EXPANSION SLOT
Cet emplacement sert à l'installation d'un module d'interface en
option.
0“Installation d'un module d'interface (en option)” (p. 25)
