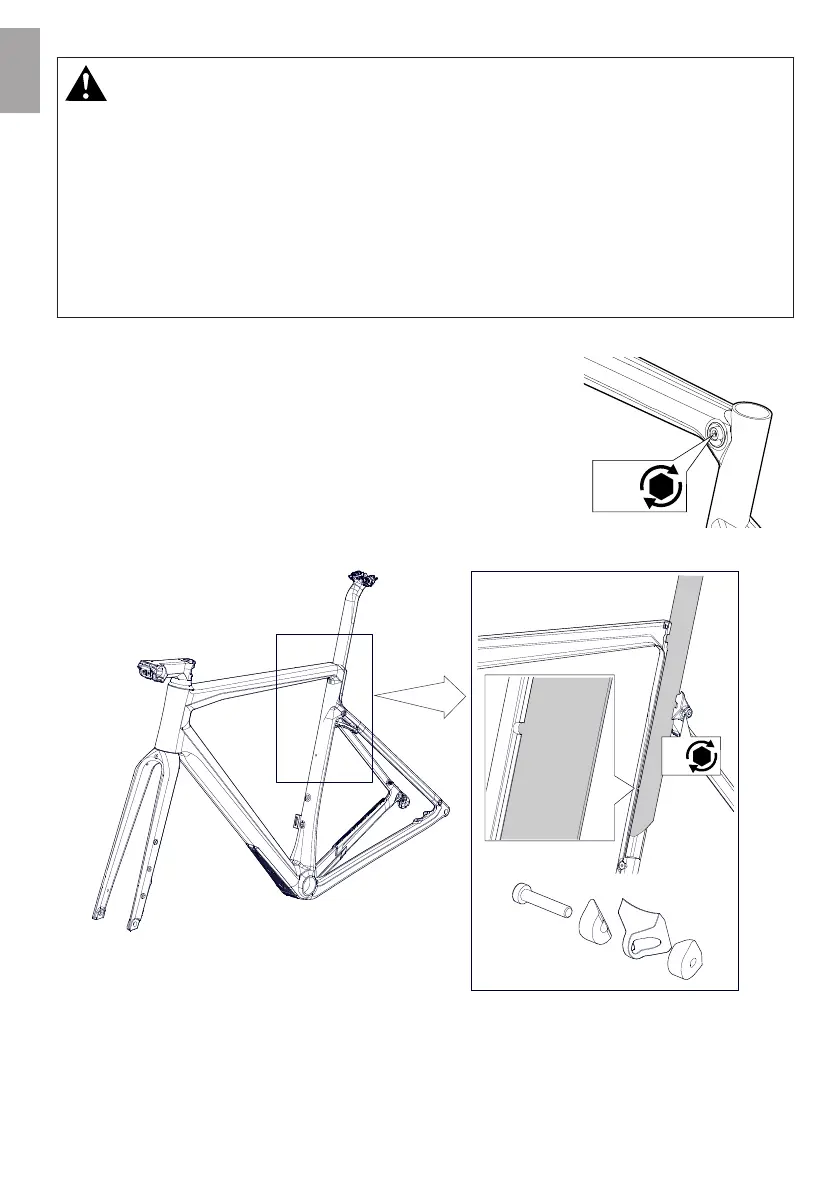

3.4 Sattelstütze mit Sattel anbringen
GEFAHR
Unfall- und Beschädigungsgefahr durch Unterschreitung der Mindesteinstecktiefe der Sattelstütze!
Bei Unterschreitung der Mindesteinstecktiefe kann die Sattelstütze brechen oder der Rahmen Schaden nehmen.
Backroad AL
• Die auf der Sattelstütze markierte Mindesteinstecktiefe darf auf keinen Fall unterschritten werden!
• Wird die Sattelstütze gekürzt, verliert die Markierung der Mindesteinstecktiefe ihre Gültigkeit. Die Sattelstütze
muss mindestens 10cm in den Rahmen eingesteckt sein.
Backroad CF
• Im Sitzrohr des Rahmens befindet sich eine Bohrung zur Überprüfung der Mindesteinstecktiefe der
Sattelstütze. Die Sattelstütze muss immer so weit eingesteckt sein, dass sie durch die Bohrung sichtbar bleibt.
Backroad AL
1. Öffne die Klemmschraube. ACHTUNG: Klemmschraube nicht vollständig her-
ausdrehen!
2. Schiebe die Sattelstütze vorsichtig in das Sitzrohr, bis die gewünschte Höhe
des Sattels erreicht ist.
→ Die Markierung der Mindesteinstecktiefe darf nach Einstellen der Sitzhöhe
nicht sichtbar sein!
3. Ziehe die Klemmschraube mit einem Drehmoment von 4,5Nm an.
4. Setze dich auf dein Fahrrad und prüfe dann die richtige Höhe der Sattelstütze.
Backroad CF
4
5 Nm
1. Öffne die Klemmschraube. ACHTUNG: Klemmschraube nicht vollständig herausdrehen!
2. Schiebe die Sattelstütze vorsichtig in das Sitzrohr, bis die gewünschte Höhe des Sattels erreicht ist.
→ Die Sattelstütze muss durch die Bohrung im Sitzrohr des Rahmens sichtbar bleiben. Ist die Sattelstütze nicht
sichtbar, muss diese weiter in den Rahmen geschoben werden.
3. Ziehe die Klemmschraube mit einem Drehmoment von 5Nm an.
4. Setze dich auf dein Fahrrad und prüfe dann die richtige Höhe der Sattelstütze.
4
4,5 Nm
