3.4 Zadelpen met zadel monteren
GEVAAR
Gevaar op ongeluk of beschadiging door onderschrijding van de minimale insteekdiepte van de zadelpen!
Als er geen rekening wordt gehouden met de minimale insteekdiepte kan de zadelpen breken of het frame
beschadigen.
Backroad AL
• De op de zadelpen aangegeven minimale insteekdiepte moet beslist worden aangehouden.
• Als de zadelpen ingekort wordt, is de markering van de minimale insteekdiepte niet meer geldig. De zadelpen
moet minimaal 10 cm in het frame worden geschoven.
Backroad CF
• In de zitbuis van het frame zit een gat waarmee je de minimale insteekdiepte van de zadelpen kunt
controleren. De zadelpen moet altijd zover geplaatst zijn dat de pen door het gat in het frame zichtbaar is.
Backroad AL
1. Open de klemschroef. LET OP: Draai de klemschroef niet helemaal los!
2. Schuif de zadelpen voorzichtig in de zitbuis totdat de gewenste hoogte van
het zadel is bereikt.
→ De markering van de minimale insteekdiepte mag na het instellen van de
zithoogte niet zichtbaar zijn.
3. Draai de klemschroef vast met een aanhaalmoment van 4,5 Nm.
4. Ga op het zadel zitten en controleer of de hoogte juist is ingesteld.

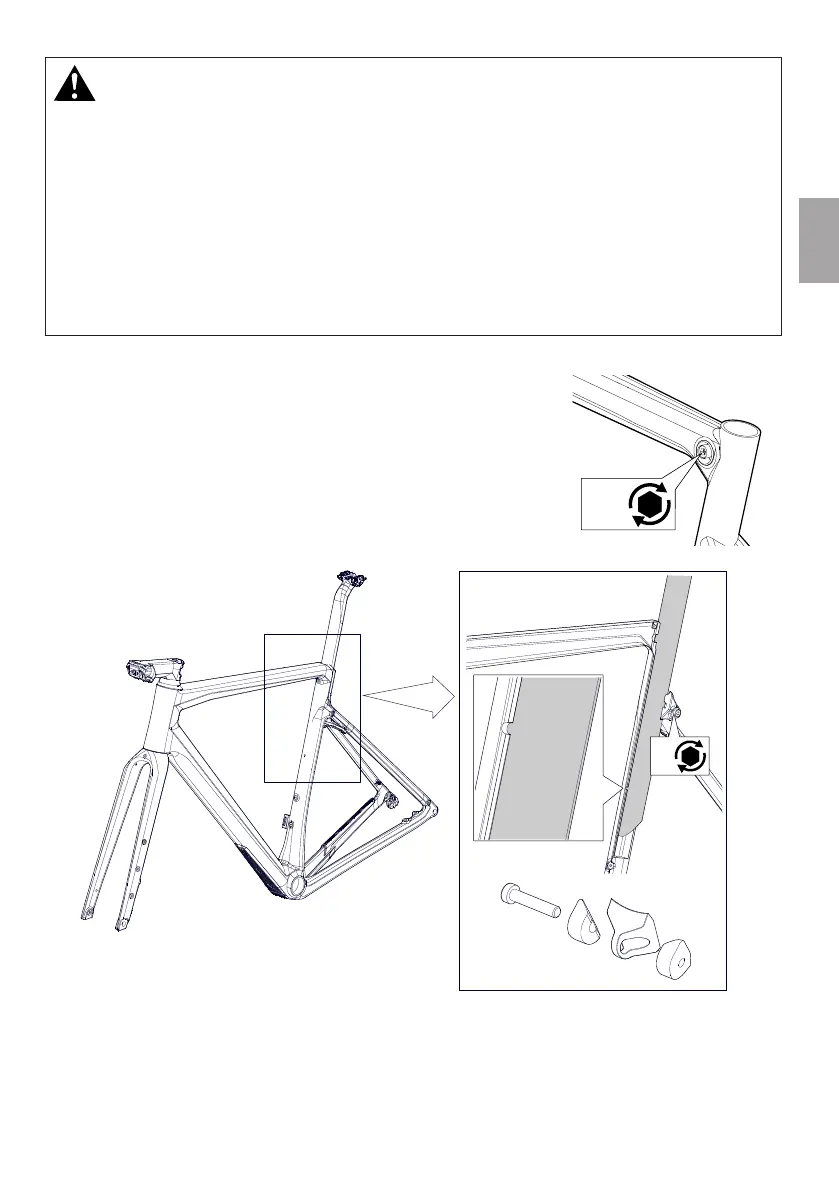

Backroad CF
4
5 Nm
1. Open de klemschroef. LET OP: Draai de klemschroef niet helemaal los!
2. Schuif de zadelpen voorzichtig in de zitbuis totdat de gewenste hoogte van het zadel is bereikt.
→ De zadelpen moet door het boorgat in de zitbuis van het frame zichtbaar zijn! Als de zadelpen niet zichtbaar
is, moet deze verder in de zitbuis van het frame geschoven worden!
3. Draai de klemschroef vast met een aanhaalmoment van 5 Nm.
4. Ga op het zadel zitten en controleer of de hoogte juist is ingesteld.
4
4,5 Nm
