RKHBH/X016BB
Unidade interior e opções para o sistema de bomba de calor ar/água
4PW62577-2 – 10.2010
Manual de operações
4

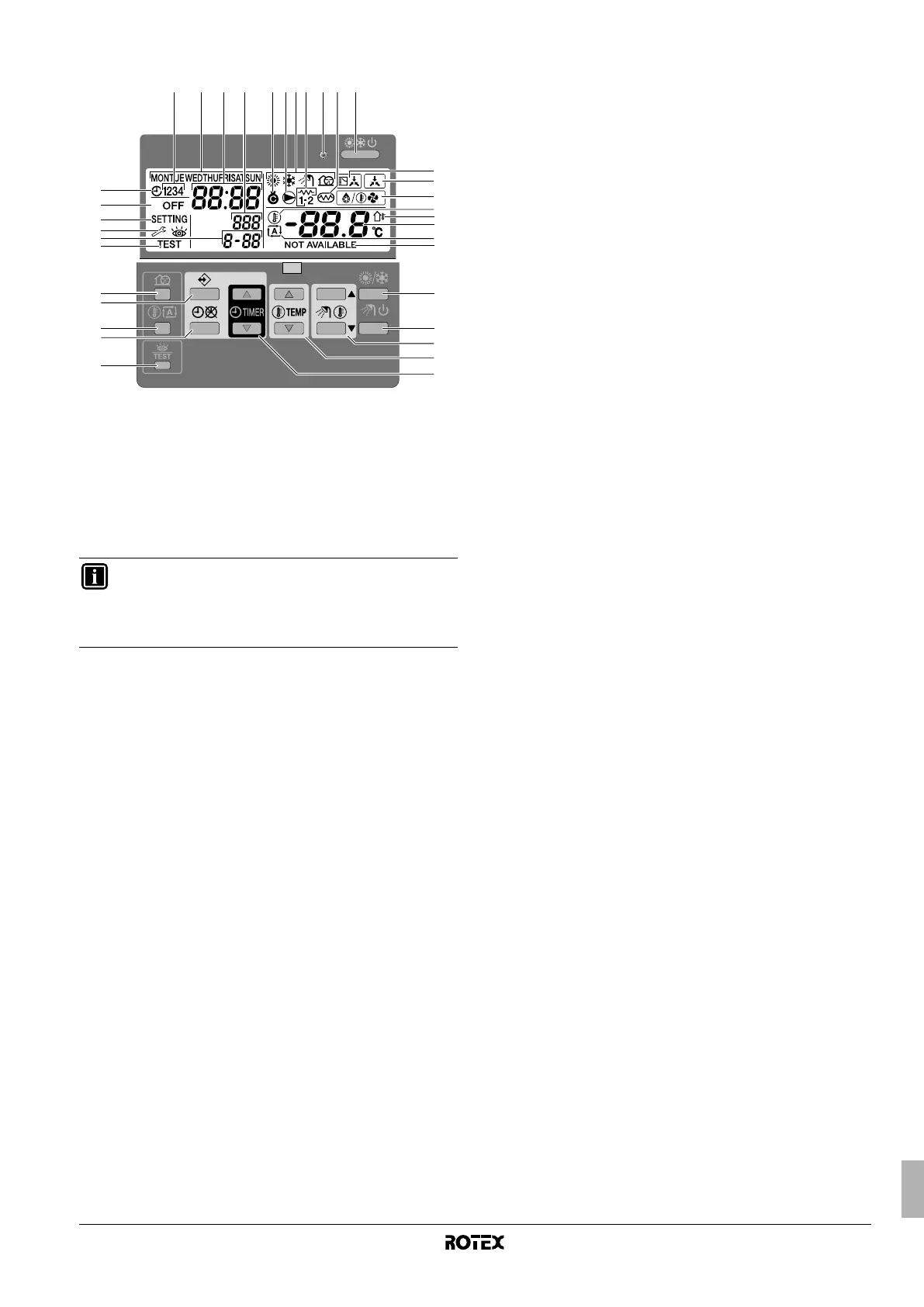

4.3. Nomes e funções dos ícones e dos botões
1. BOTÃO DE LIGAR/DESLIGAR AQUECIMENTO/
REFRIGERAÇÃO y
O botão de ligar e desligar inicia ou pára o funcionamento da
unidade em aquecimento ou em refrigeração.
Quando a unidade está ligada a um termóstato de ambiente
externo, este botão não pode ser utilizado, acendendo-se
o ícone
e.
Carregando demasiadas vezes seguidas no botão de ligar
e desligar pode provocar um funcionamento anómalo do sistema
(máximo: 20 vezes por hora).
2. LED DE FUNCIONAMENTO 0
O LED de funcionamento está aceso durante o processo de
aquecimento ambiente ou de refrigeração ambiente Fica
intermitente em caso de anomalia. Quando o LED está
apagado, o aquecimento ambiente ou a refrigeração ambiente
ficam inactivos, enquanto outros modos de funcionamento
podem ainda estar activos.
3. ÍCONES DO MODO DE FUNCIONAMENTO
hcws
Estes ícones indicam o(s) modo(s) de funcionamento activo(s):
climatização (aquecimento: h, refrigeração: c); aquecimento
de águas domésticas (w); modo de baixo ruído (s). Dentro
dos limites estabelecidos, é possível combinar modos
diferentes. Por exemplo, aquecimento do ambiente
e aquecimento de águas domésticas. Os ícones dos modos
respectivos acendem-se simultaneamente.
Numa instalação apenas de aquecimento, o ícone c nunca
é apresentado.
Se não tiver sido instalado um tanque de água quente
doméstica, o ícone w nunca é apresentado.
4. ÍCONE DE CONTROLO EXTERNO e
Este ícone indica que o termóstato de ambiente (opcional) com
prioridade elevada está a controlar a sua instalação. Este
termóstato de ambiente externo pode iniciar ou parar
o processo de aquecimento/refrigeração e alterar o modo de
funcionamento (refrigeração/aquecimento).
Ligando o termóstato externo de ambiente, com prioridade
elevada, deixa de funcionar o temporizador de aquecimento
e refrigeração ambiente.
Quando é enviado o sinal de tarifário bonificado, a indicação de
controlo central
e pisca, para indicar que o tarifário bonificado
está activo.
5. INDICADOR DO DIA DA SEMANA 1234567
Este indicador apresenta o actual dia da semana.
Durante a leitura ou programação do temporizador, este
indicador mostra o dia regulado.
6. VISOR DO RELÓGIO 8
O relógio apresenta a hora actual.
Durante a leitura ou programação do temporizador, o relógio
mostra a hora da acção.
7. ÍCONE DO TEMPORIZADOR p
Indica que o temporizador se encontra activo.
8. ÍCONES DE ACÇÃO Q
Estes ícones indicam as acções programadas no temporizador
para cada dia.
9. ÍCONE DE DESLIGADO xx
xx
Indica que a acção de desligar foi escolhida durante
a programação do temporizador.
10. INSPECÇÃO NECESSÁRIA k e l
Indicam que é necessário inspeccionar a unidade instalada.
Contacte o seu representante.
11. VISOR DA TEMPERATURA REGULADA 9
Apresenta a temperatura que se encontra regulada para
aquecimento/refrigeração ambiente na instalação.
12. REGULAÇÃO
$
Não utilizado. É apenas para efeitos de instalação.
13. NÃO DISPONÍVEL
n
É apresentado sempre que é solicitada uma opção que não
está instalada ou uma função que não está disponível.
14. ÍCONE DO MODO DE DESCONGELAMENTO OU
ARRANQUE d
Indica que está activo o modo de descongelamento ou arranque.
15. ÍCONE DO COMPRESSOR ç
Indica que o compressor da unidade de exterior da instalação
está activo.
16. AQUECEDOR DE RESERVA, NÍVEL UM ( OU DOIS §
Estes ícones indicam que o aquecedor de reserva funciona em
baixa capacidade (() ou em alta capacidade (§). O aquecedor
de reserva fornece uma capacidade de aquecimento adicional,
em situações de baixa temperatura ambiente (grande carga de
aquecimento). O aquecedor de reserva também pode fornecer
aquecimento complementar para o tanque de água quente
doméstica sem aquecedor eléctrico de apoio (apenas para
o RKHTS).
17. ÍCONE DO AQUECEDOR DE APOIO m (apenas para
o tanque com aquecedor eléctrico de apoio integrado (RKHW*))
Indica que está activo o aquecedor de apoio. O aquecedor de
apoio fornece aquecimento complementar para o tanque de
água quente doméstica.
Encontra-se no interior do tanque de água quente doméstica.
O ícone não é utilizado quando o tanque de água quente
doméstica não está instalado.
18. ÍCONE DA BOMBA é
Indica que está activa a bomba de circulação.
19. INDICAÇÃO DA TEMPERATURA EXTERIOR u
Quando este ícone está intermitente, está a ser apresentada
a temperatura ambiente exterior.
20. PONTO DE REGULAÇÃO DEPENDENTE DAS CONDIÇÕES
CLIMATÉRICAS
a
Indica que o controlador adapta automaticamente o ponto de
regulação da temperatura, a partir da temperatura ambiente
exterior.
21. ÍCONE DA TEMPERATURA b
Este ícone é apresentado quando se visualizam a temperatura
de saída da água da unidade de interior, a temperatura
ambiente exterior ou a temperatura do tanque de água quente
doméstica.
Surge igualmente durante a definição do ponto de regulação da
temperatura, no modo de programação do temporizador.
Este ícone fica intermitente caso a função de recuo automático
esteja activa.
22. ÍCONE DO TESTE DE FUNCIONAMENTO t
Indica que a unidade está a funcionar em modo de teste.
23. CÓDIGO DE REGULAÇÃO LOCAL
;
Representa um código da lista de regulações locais. Consulte
"Tabela de regulações locais" na página 18.
INFORMAÇÕES
Tenha em atenção que carregar no botão
y não tem
qualquer influência sobre o aquecimento de águas
domésticas. O aquecimento de águas domésticas apenas
se liga ou desliga através do botão v.
1173
5 6 248
13
25
26
11
19
21
14
35
4
7
9
12
10
22
34
27
28
23
20
33
32
31
29
30
2161815
