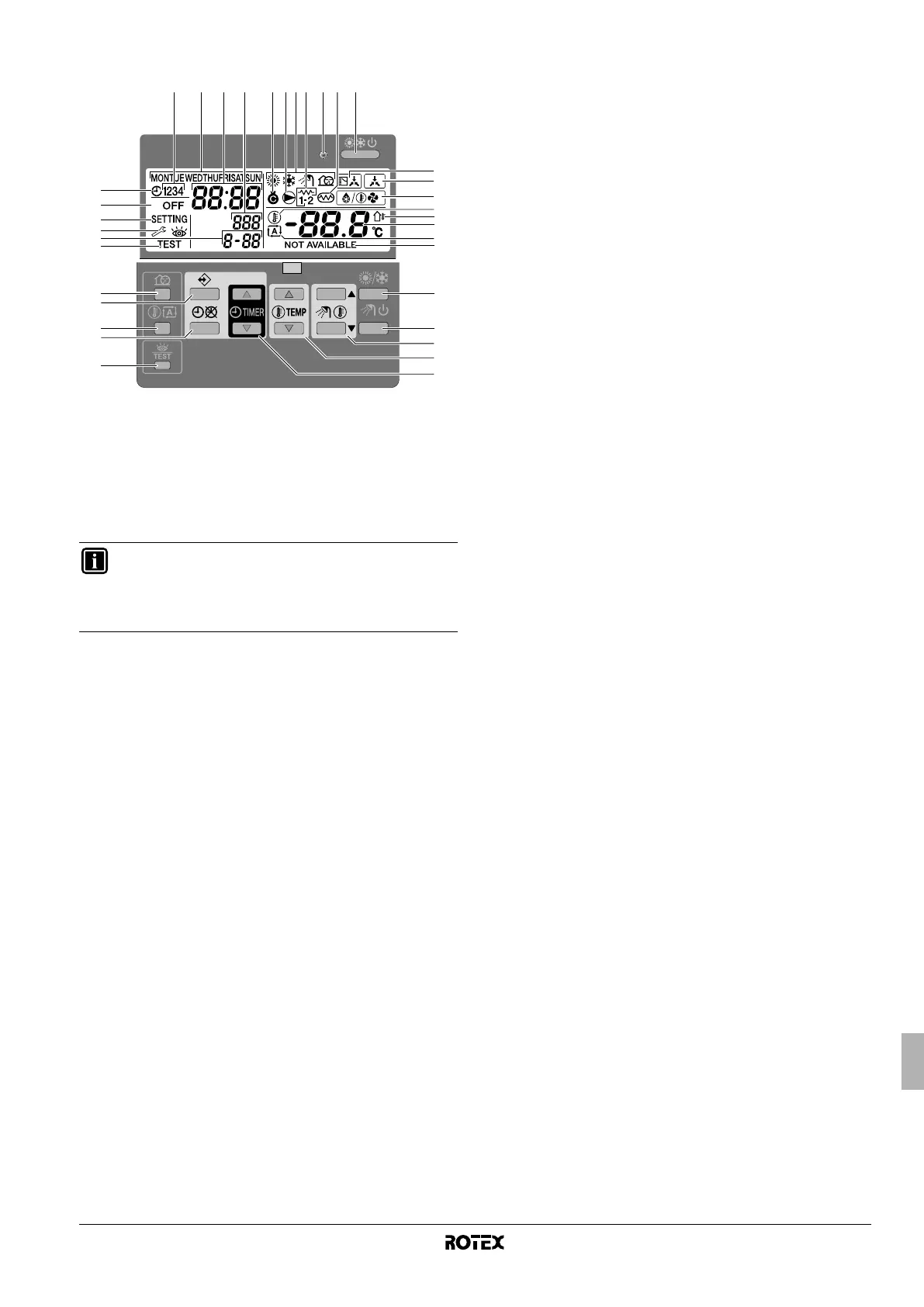

4.3. Name und Funktion der Schalter und Symbole
1. HEIZEN/KÜHLEN-EIN/AUS-TASTE y
Die EIN/AUS-Taste startet oder stoppt die Funktion Heizen oder
Kühlen der Einheit.
Wenn die Einheit mit einem externen Raumthermostat
angeschlossen wird, ist diese Taste nicht betriebsbereit und das
Symbol e wird angezeigt.
Das Drücken der EIN/AUS-Taste zu oft nacheinander kann eine
Fehlfunktion des Systems bewirken (maximal 20 Mal pro
Stunde).
2. BETRIEBS-LED
0
Die Betriebs-LED leuchtet während des Raumheizungs- oder
Raumkühlungsbetriebs auf. Die LED blinkt, wenn eine
Fehlfunktion auftritt. Wenn die LED AUSGESCHALTET ist, sind
Raumheizung oder Raumkühlung inaktiv, während die anderen
Betriebsarten noch aktiv sein können.
3. BILDSYMBOLE BETRIEBSART
hcws
Diese Bildsymbole zeigen die aktuellen Betriebsart(en) an:
Raumheizung (h), Raumkühlung (c), Brauchwasser-Heizung
(
w) oder geräuscharmer Betrieb (s). Innerhalb der
Beschränkungen können verschiedene Betriebsarten
kombiniert werden, z.B. Raumheizung und Brauchwasser-
Heizung. Die entsprechenden Bildsymbole der Betriebsarten
werden gleichzeitig angezeigt.
Bei einer Anlage für reinen Heizbetrieb, wird das Bildsymbol c
nie angezeigt.
Wenn der Brauchwassertank nicht installiert ist, wird das
Bildsymbol w nie angezeigt.
4. BILDSYMBOL EXTERNE REGELUNG e
Dieses Bildsymbol zeigt an, dass das Raumthermostat
(optional) mit höherer Priorität Ihre Anlage regelt. Dieser externe
Raumthermostat kann den Raumheizungs-/kühlungsbetrieb
starten und stoppen und die Betriebsart wechseln (Heizen/
Kühlen).
Wenn der externe Raumthermostat mit einer höheren Priorität
angeschlossen wird, funktioniert die Programmuhr für
Raumheizung und Raumkühlung nicht.
Wird das Niedertarif-Signal gesendet, blinkt die zentrale
Steuerungsanzeige
e und signalisiert dadurch, dass jetzt der
Niedertarif in Kraft ist.
5. WOCHENTAG ANZEIGER 1234567
Dieser Anzeiger zeigt den aktuellen Wochentag an.
Beim Lesen oder Programmieren der Programmuhr, zeigt der
Anzeiger den eingestellten Tag an.
6. UHRANZEIGE 8
Die Uhranzeige zeigt die aktuelle Zeit an.
Beim Lesen oder Programmieren der Programmuhr, zeigt die
Uhranzeige die Aktionszeit an.
7. SYMBOL PROGRAMMUHR
p
Dieses Symbol zeigt an, dass die Programmuhr aktiviert ist.
8. AKTIONS-SYMBOLE
Q
Diese Symbole zeigen die täglichen Programmieraktionen der
Programmuhr an.
9. SYMBOL AUS xx
xx
Dieses Symbol zeigt an, dass die AUS-Aktion während der
Programmierung der Programmuhr gewählt wird.
10. KONTROLLE ERFORDERLICH k und l
Diese Symbole zeigen an, dass eine Kontrolle an der Anlage
erforderlich ist. Wenden Sie sich an Ihren Händler.
11. EINGESTELLTE TEMPERATURANZEIGE 9
Die Anzeige zeigt die aktuell eingestellte Raumheizungs-/
kühlungstemperatur der Anlage an.
12. EINSTELLUNG
$
Nicht verwendet. Nur für Installationszwecke.
13. NICHT VERFÜGBAR
n
Dieses Bildsymbol wird immer dann angezeigt, wenn eine nicht
installierte Option angesprochen wird oder eine Funktion nicht
verfügbar ist.
14. BILDSYMBOL ABTAU-/INBETRIEBNAHMEBETRIEB
d
Dieses Bildsymbol zeigt an, dass der Modus Abtauung/
Inbetriebnahme aktiv ist.
15. SYMBOL VERDICHTER
ç
Durch dieses Symbol wird signalisiert, dass der Verdichter in der
Außeneinheit der Anlage aktiv ist.
16. RESERVEHEIZUNG STUFE EINS ( ODER STUFE ZWEI §
Diese Bildsymbole zeigen an, dass die Reserveheizung mit
einer geringen Leistung (() oder höheren Leistung (§) läuft.
Die Reserveheizung sorgt bei niedrigen Umgebungs-
temperaturen für zusätzliche Heizleistung (hohe Heizlast). Die
Reserveheizung kann auch den zusätzlichen Heizbedarf bei
einem Brauchwassertank ohne elektrische Zusatzheizung
abdecken (gilt nur für RKHTS).
17. SYMBOL ZUSATZHEIZUNG m (nur für den Tank mit
integrierter elektrischer Zusatzheizung (RKHW*))
Dieses Symbol zeigt an, dass die Zusatzheizung aktiv ist. Die
Zusatzheizung sieht zusätzliche Heizung für den
Brauchwassertank vor.
Die Zusatzheizung ist im Brauchwassertank untergebracht.
Das Bildsymbol wird nicht verwendet, wenn der Brauchwasser-
tank nicht installiert ist.
18. SYMBOL PUMPE
é
Dieses Symbol zeigt an, dass die Umwälzpumpe aktiv ist.
19. AUSSENTEMPERATUR ANZEIGE u
Wenn dieses Bildsymbol blinkt, wird die Außenumgebungs-
temperatur angezeigt.
20. BILDSYMBOL WETTERABHÄNGIGER SOLLWERT
a
Dieses Bildsymbol zeigt an, dass der Regler den Temperatur-
Sollwert automatisch einstellen wird, basierend auf der
Außenumgebungstemperatur.
21. SYMBOL TEMPERATUR b
Dieses Symbol wird angezeigt, wenn die Wasseraustrittstemperatur
der Inneneinheit, die Außentemperatur und die Temperatur des
Wassers im Brauchwassertank angezeigt werden.
Das Symbol wird auch angezeigt, wenn der Temperatur-Sollwert
im Programmiermodus der Programmuhr eingestellt wird.
Dieses Symbol blinkt, wenn der Absenkbetrieb aktiv ist.
22. SYMBOL PROBELAUF
t
Dieses Bildsymbol zeigt an, dass die Einheit im Probelauf ist.
23. BAUSEITIG EINGESTELLTER CODE
;
Dieser Code veranschaulicht den Code aus der bauseitig
eingestellten Auflistung. Siehe "Tabelle bauseitiger
Einstellungen" auf Seite 18.
INFORMATION
Beachten Sie, dass das Drücken der Taste y keinen
Einfluss auf die Brauchwasser-Heizung hat. Die
Brauchwasser-Heizung wird nur ein- oder ausgeschaltet
mittels der Taste v.
