RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite ve seçenekler
4PW62577-3 – 10.2010
Kullanım kılavuzu
4

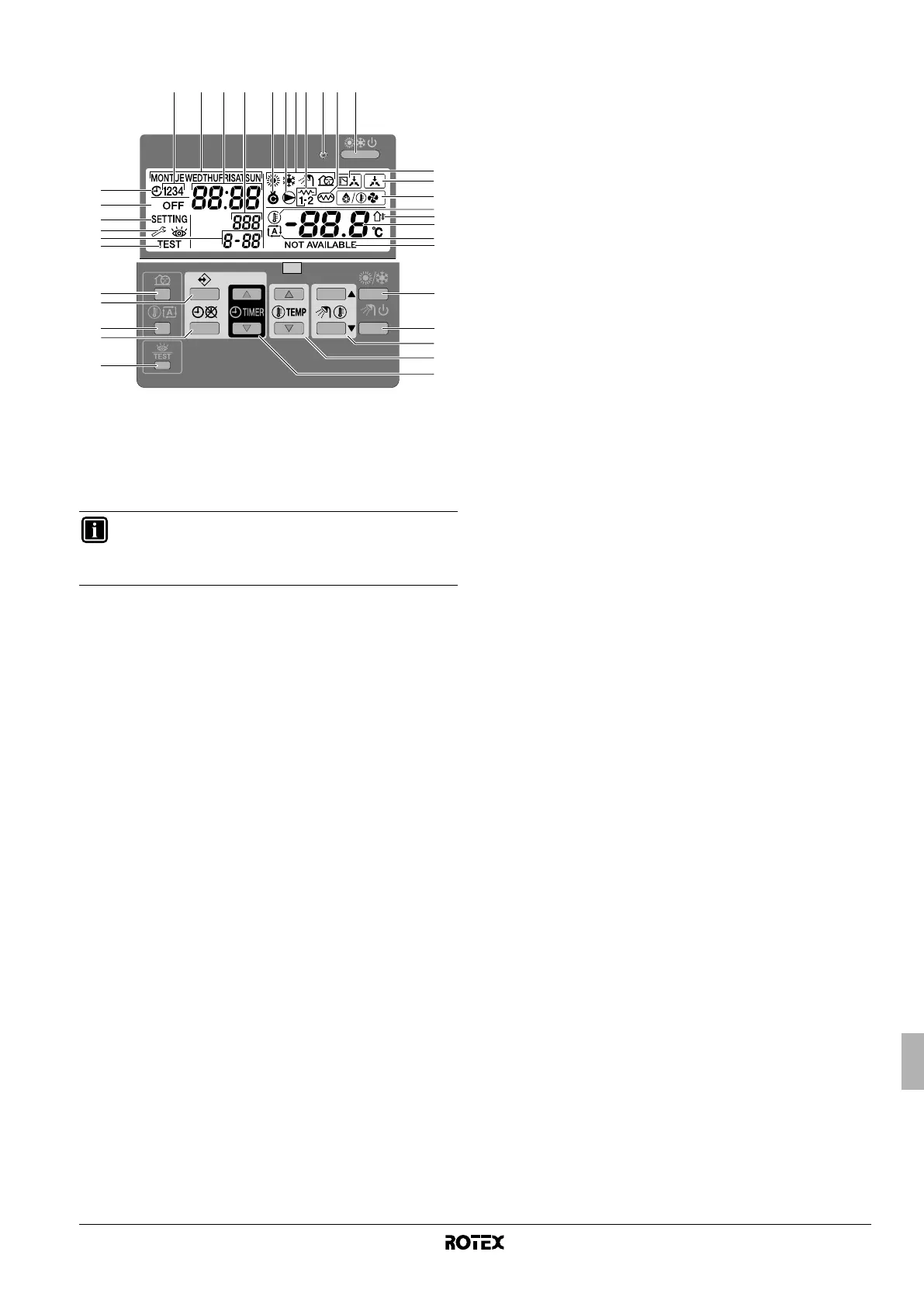

4.3. Düğmelerin ve simgelerin adları ve fonksiyonları
1. ISITMA/SOĞUTMA ON/OFF DÜĞMESİ y
ON/OFF düğmesi ünitenin ısıtmasını veya soğutmasını başlatır
veya durdurur.
Üniteye harici bir oda termostatı bağlı olduğunda, bu düğme
çalışmaz ve e simgesi gösterilir.
ON/OFF düğmesine arka arkaya defalarca basılması sistemin
arızalı çalışmasına yol açabilir (saatte maksimum 20 kez).
2. ÇALIŞMA LED'i
0
Çalışma LED'i hacim ısıtma veya hacim soğutma işletimi
sırasında yanar. Bir arıza olduğunda LED yanıp söner. LED
KAPALI olduğunda, başka işletim modlarının etkin olabilmesine
rağmen, hacim ısıtma veya hacim soğutma etkin değildir.
3. İŞLETİM MODU SİMGELERİ hcws
Bu simgeler geçerli işletim modunu (modlarını) gösterir: hacim
ısıtma (h), hacim soğutma (c), kullanım sıcak suyu ısıtma (w)
veya sessiz mod (
s). Sınırlar dahilinde farklı modlar birlikte
kullanılabilir, örn. hacim ısıtma ve kullanım suyu ısıtma. İlgili
mod simgeleri aynı anda gösterilecektir.
Yalnız ısıtma tesisatında,
c simgesi hiçbir zaman
görüntülenmez.
Kullanım sıcak su deposu kurulu değilse,
w simgesi hiçbir
zaman gösterilmez.
4. HARİCİ KONTROL SİMGESİ e
Bu simge, daha yüksek önceliğe sahip oda termostatının
(opsiyonel) tesisatınızı kontrol ettiğini gösterir. Bu harici oda
termostatı, hacim ısıtma/soğutma işletimini başlatıp durdurabilir
ve işletim modunu değiştirebilir (ısıtma/soğutma).
Daha yüksek önceliğe sahip harici bir oda termostatı bağlı
olduğunda, program zamanlayıcının hacim ısıtma ve hacim
soğutma için fonksiyonu olmayacaktır.
İndirimli elektrik tarife sinyali gönderildiğinde, merkezi kontrol
göstergesi e yanıp sönerek indirimli elektrik tarifesinin devrede
olduğunu gösterecektir.
5. HAFTANIN GÜNÜ GÖSTERGESİ 1234567
Bu gösterge haftanın geçerli gününü gösterir.
Program zamanlayıcı okunurken veya programlanırken,
gösterge ayarlanan günü gösterir.
6. SAAT EKRANI
8
Saat ekranı geçerli zamanı gösterir.
Program zamanlayıcı okunurken veya programlanırken, saat
ekranı eylem zamanını gösterir.
7. PROGRAM ZAMANLAYICI SİMGESİ p
Bu simge, program zamanlayıcının etkin olduğunu gösterir.
8. EYLEM SİMGELERİ Q
Bu simgeler, program zamanlayıcının her bir günü için
programlama eylemlerini gösterir.
9. KAPALI SİMGESİ
xx
xx
Bu simge, program zamanlayıcı programlanırken KAPALI
eyleminin seçildiğini gösterir.
10. MUAYENE GEREKLİ
k
ve
l
Bu simgeler, tesisatta muayene gerektiğini gösterir. Satıcınıza
başvurun.
11. AYAR SICAKLIĞI EKRANI 9
Bu ekran, tesisatın geçerli hacim ısıtma/soğutma ayar
sıcaklığını gösterir.
12. AYAR $
Kullanılmıyor. Yalnız montaj amacına yöneliktir.
13. KULLANILMIYOR n
Bu simge, kurulu olmayan bir opsiyona başvurulduğunda veya
bir fonksiyon kullanılamaz olduğunda gösterilir.
14. BUZ ÇÖZME/BAŞLATMA MODU SİMGESİ
d
Bu simge, buz çözme/başlatma modunun etkin olduğunu
gösterir.
15. KOMPRESÖR SİMGESİ
ç
Bu simge, tesisatın dış ünitesinde bulunan kompresörün çalışır
durumda olduğunu gösterir.
16. YARDIMCI ISITICI KADEME BİR ( VEYA KADEME İKİ §
Bu simgeler, yardımcı ısıtıcının düşük kapasitede (() veya
yüksek kapasitede (
§) çalıştığını gösterir. Yardımcı ısıtıcı, dış
ortam sıcaklığı düşük olması halinde (yüksek ısıtma yükü) ilave
ısıtma kapasitesi sağlar. Yardımcı ısıtıcı ayrıca elektrikli destek
ısıtıcı içermeyen kullanım sıcak suyu deposu (yalnızca RKHTS
modeli) için ilave ısıtma sağlar.
17. DESTEK ISITICI SİMGESİ
m (yalnızca yerleşik elektrikli
destek ısıtıcı içeren depo için (RKHW*))
Bu simge, yardımcı ısıtıcının etkin olduğunu gösterir. Destek
ısıtıcı, kullanım sıcak suyu deposu için ilave ısıtma sağlar.
Yardımcı ısıtıcı, kullanım sıcak suyu deposunun içerisindedir.
Kullanım sıcak su deposu takılı olmadığı zaman bu simge
kullanılmaz.
18. POMPA SİMGESİ é
Bu simge, sirkülasyon pompasının etkin olduğunu gösterir.
19. DIŞ SICAKLIK GÖSTERGESİ u
Bu simge yanıp söndüğünde, dış ortam sıcaklığı görüntülenir.
20. HAVA DURUMUNA BAĞLI AYAR NOKTASI SİMGESİ a
Bu simge, denetleyicinin dış ortam sıcaklığını esas alarak
sıcaklık ayar noktasını otomatik olarak uyarlayacağını gösterir.
21. SICAKLIK SİMGESİ
b
İç ünitenin su çıkış sıcaklığı, dış hava sıcaklığı ve kullanım sıcak
suyu depo sıcaklığı gösterildiğinde bu simge görüntülenir.
Bu simge aynı zamanda, program zamanlayıcı programlama
modunda sıcaklık ayar noktası ayarlanırken de görüntülenir.
Bu simge otomatik gerileme fonksiyonu etkinken yanıp söner.
22. TEST İŞLETİMİ SİMGESİ
t
Bu simge, ünitenin test modunda çalıştığını gösterir.
23. SAHA AYAR KODU
;
Bu kod, saha ayar listesindeki kodu temsil eder. Bkz. "Saha
ayarları tablosu", sayfa 18.
24. HATA KODU :
Bu kod, hata kodu listesi ile ilgilidir ve yalnız servis amacına
yöneliktir. Montaj kılavuzundaki hata kodu listesine bakın.
25. HACİM ISITMA/SOĞUTMA DÜĞMESİ =
Bu düğme, ısıtma veya soğutma modu arasında manüel olarak
geçiş yapmaya imkan tanır (ünitenin, yalnız ısıtma ünitesi
olmaması şartıyla).
Üniteye harici bir oda termostatı bağlı olduğunda, bu düğme
çalışmaz ve
e simgesi gösterilir.
BİLGİ
y
düğmesine basılmasının kullanım suyu ısıtması
üzerinde bir etkisi olmayacağına dikkat edin. Kullanım suyu
ısıtma sadece
v
düğmesi vasıtasıyla açılıp kapatılabilir.
1173
5 6 248
13
25
26
11
19
21
14
35
4
7
9
12
10
22
34
27
28
23
20
33
32
31
29
30
2161815
