Manual de exploatare
14
RKHBH/X016BB
Unitate interioară şi opţiuni pentru sistem
de pompă termică aer la apă
4PW62577-3 – 10.2010

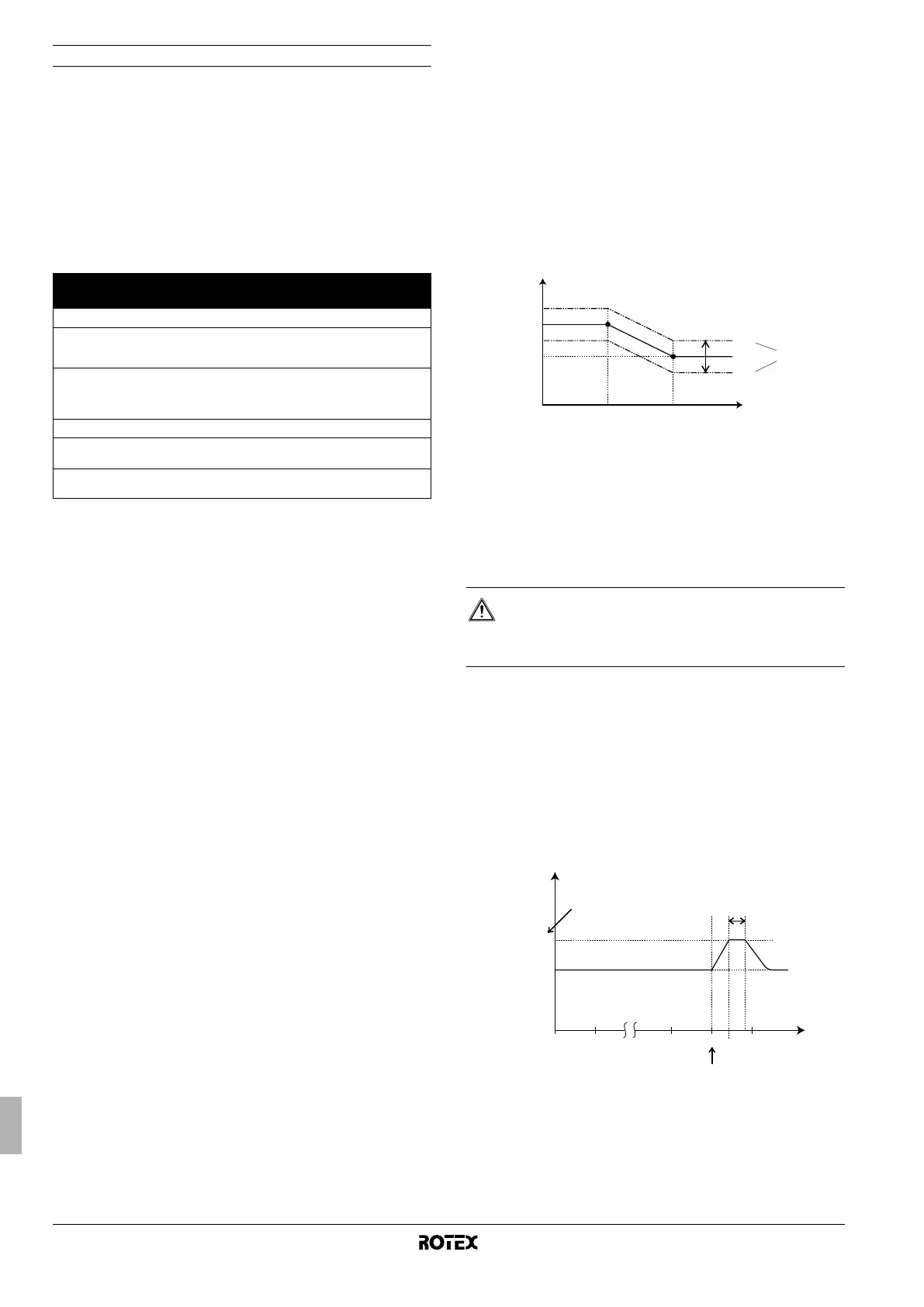

Descrierea detaliată
[0] Nivelul de autorizare al utilizatorului
Dacă e necesar, anumite butoane ale interfeţei utilizatorului pot fi
făcute nedisponibile pentru utilizator.
Sunt definite trei nivele de autorizare (a se vedea tabelul de mai jos).
Comutarea între nivelul 1 şi nivelele 2/3 este efectuată prin apăsarea
simultană pe butoanele pfi şi pfj, urmată imediat de
apăsarea simultană pe butoanele s şi ba, şi ţinând apăsate toate
cele 4 butoane timp de cel puţin 5 secunde (în modul normal).
Reţineţi că pe interfaţa utilizatorului nu este dată nicio indicaţie. Când
este selectat nivelul 2/3, nivelul efectiv de autorizare – nivelul 2 sau
nivelul 3 – este determinat prin reglajul local [0-00].
[1] Valoarea de referinţă funcţie de vreme
Reglajele locale ale valorii de referinţă funcţie de vreme definesc
parametrii pentru exploatarea în funcţie de vreme a unităţii. Când
exploatarea funcţie de vreme este activă, temperatura apei este
determinată automat în funcţie de temperatura din exterior:
temperaturile exterioare scăzute vor avea drept rezultat apă mai
caldă şi viceversa. În timpul funcţionării funcţie de vreme, utilizatorul
are posibilitatea de a creşte sau de a scădea temperatura ţintă a apei
cu maxim 5°C.
■ Reglaje locale pentru încălzire
■ [1-00] Temperatură scăzută a mediului înconjurător (Lo_A):
temperatura din exterior scăzută.
■ [1-01] Temperatură ridicată a mediului înconjurător (Hi_A):
temperatura din exterior ridicată.
■ [1-02] Valoare de referinţă la temperatura scăzută a mediului
înconjurător (Lo_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară devine egală sau scade sub
temperatura joasă a mediului înconjurător (Lo_A).
Reţineţi că valoarea Lo_Ti trebuie să fie mai mare decât
Hi_Ti, întrucât pentru temperaturi exterioare scăzute (adică
Lo_A) este necesară apă mai caldă.
■ [1-03] Valoare de referinţă la temperatura ridicată a mediului
înconjurător (Hi_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară devine egală sau creşte peste
temperatura ridicată a mediului înconjurător (Hi_A).
Reţineţi că valoarea Hi_Ti trebuie să fie mai mică decât
Lo_Ti, întrucât pentru temperaturi exterioare mai ridicate
(adică Hi_A) este suficientă mai puţină apă caldă.
■ Reglaje locale pentru răcire
■ [1-05] Activare (1)/ dezactivare (0) pentru răcirea în funcţie
de vreme.
■ [1-06] Temperatură scăzută a mediului înconjurător (Lo2_A):
temperatura din exterior scăzută.
■ [1-07] Temperatură ridicată a mediului înconjurător (Hi2_A):
temperatura din exterior ridicată.
■ [1-08] Valoare de referinţă la temperatură scăzută a mediului
înconjurător (Lo2_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară este egală cu sau sub temperatura
mediului înconjurător (Lo2_A).
Reţineţi că valoarea Lo2_Ti trebuie să fie mai mare decât
Hi2_Ti, deoarece pentru temperaturi exterioare scăzute
(adică Lo2_A) este suficientă mai puţină apă rece.
■ [1-09] Valoare de referinţă la temperatura ridicată a mediului
înconjurător (Hi2_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară devine egală cu sau creşte peste
temperatura ridicată a mediului înconjurător (Hi2_A).
Reţineţi că valoarea Hi2_Ti trebuie să fie mai mică decât
Lo2_Ti, întrucât pentru temperaturi exterioare mai ridicate
(adică Hi2_A) este necesară apă mai rece.
T
t
Temperatura ţintă a apei
T
A
Temperatura mediului (exterioară)
Shift value Valoarea devierii
[2] Funcţia de dezinfecţie
Se aplică numai la instalaţiile cu rezervor de apă menajeră caldă.
Funcţia de dezinfecţie dezinfectează rezervorul de apă caldă
menajeră prin încălzirea periodică a apei calde menajere la
o anumită temperatură.
■ [2-00] Interval de funcţionare: ziua (zilele) săptămânii în care
apa menajeră trebuie încălzită.
■ [2-01] Stare: precizează dacă funcţia de dezinfecţie este
activată (1) sau dezactivată (0).
■ [2-02] Ora de pornire: ora din zi la care apa menajeră trebuie
încălzită.
■ [2-03] Valoare de referinţă: trebuie atinsă o temperatură
ridicată a apei.
■ [2-04] Interval: perioada de timp care defineşte cât timp
trebuie menţinută valoarea de referinţă a temperaturii.
T
DHW
Temperatura apei calde menajere
T
U
Valoarea de referinţă a temperaturii stabilită de utilizator
(aşa cum a fost fixată pe interfaţa utilizatorului)
T
H
Valoarea de referinţă ridicată a temperaturii [2-03]
t Timp
Buton
Nivel de autorizare
1 2 3
Buton de mod silenţios s acţionabil — —
Butonul valorii de
referinţă funcţie de
vreme
ba acţionabil — —
Buton de activare/
dezactivare
temporizator pentru
program
pr acţionabil acţionabil —
Buton de programare < acţionabil — —
Butoane de reglare
a timpului
pfi
pfj
acţionabil — —
Buton de inspecţie/
probă de funcţionare
z acţionabil — —
ATENŢIE
Reglajele locale ale funcţiei de dezinfecţie trebuie
configurate de instalator în conformitate cu legislaţia în
vigoare.
Lo_Ti
Lo2_Ti
Lo_A
Lo2_A
Hi_A
Hi2_A
T
A
T
t
+ 05
00
– 05
Hi_Ti
Hi2_Ti
Shift value
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
