RKHBH/X016BB
Unité intérieure et options pour système de pompe
à chaleur air à eau
4PW62577-2 – 10.2010
Manuel d'utilisation
14

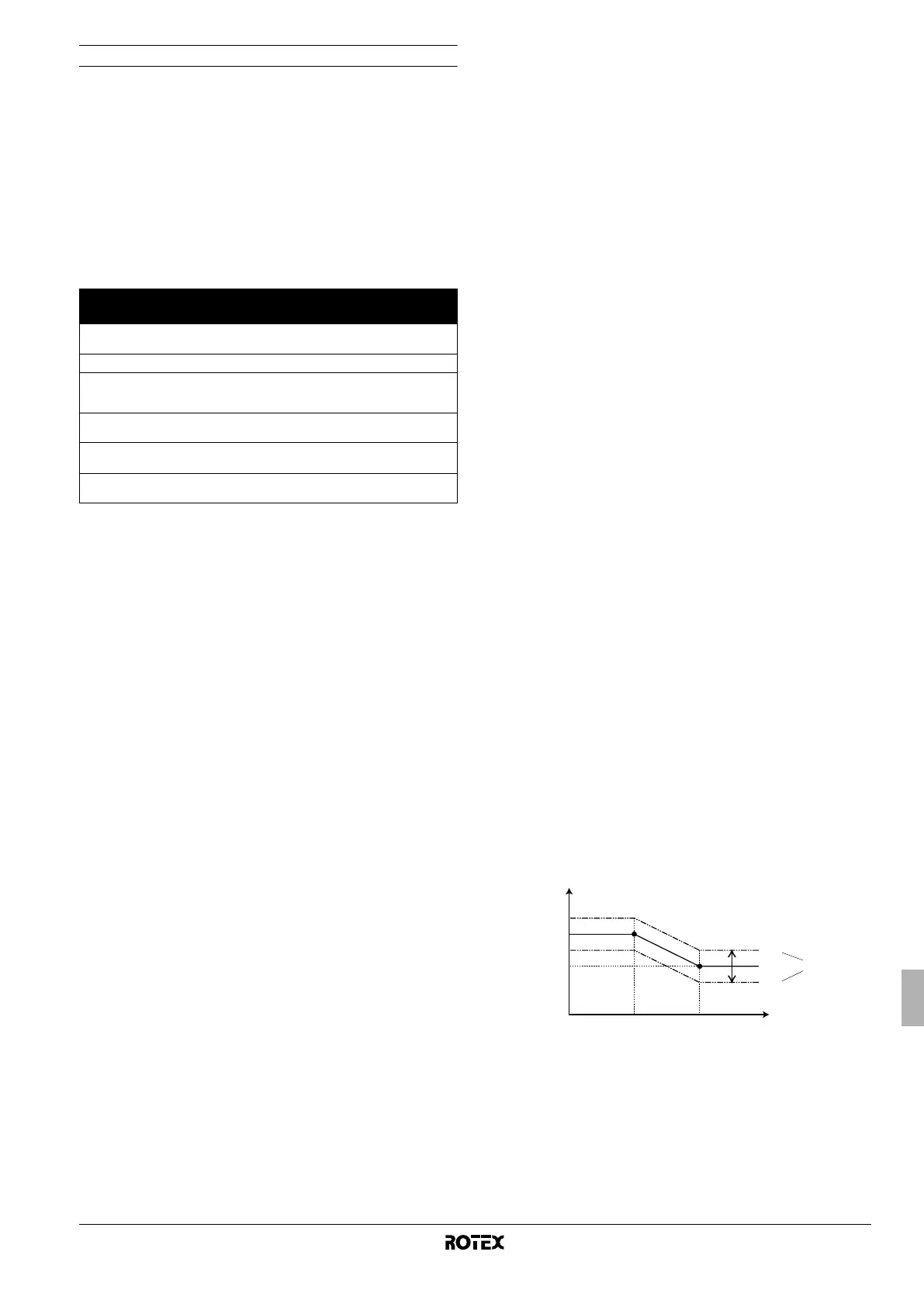

Description détaillée
[0] Niveau de permission utilisateur
Si nécessaire, certains boutons de l'interface utilisateur peuvent être
rendus indisponibles à l'utilisateur.
Trois niveaux de permission sont définis (reportez-vous au tableau
ci-dessous). Le passage entre le niveau 1 et le niveau 2/3 se fait en
appuyant simultanément sur le touches pfi et pfj
puis en appuyant tout de suite après sur les touches s et ba, et en
maintenant les 4 touches enfoncées pendant au moins 5 secondes
(en mode normal). À noter qu'aucune indication concernant
l'interface utilisateur n'est donnée. Lorsque le niveau 2/3 est
sélectionné, le niveau de permission réel – soit le niveau 2, soit le
niveau 3 – est déterminé par le réglage sur place [0-00].
[1] Loi d'eau
Les réglages sur place de la loi d'eau définissent les paramètres du
fonctionnement avec loi d'eau de l'unité. Lorsque le fonctionnement
avec loi d'eau est actif, la température d'eau est déterminée
automatiquement en fonction de la température extérieure: des
températures extérieures plus faibles entraîneront de l'eau plus
chaude et vice versa. Pendant le fonctionnement avec loi d'eau,
l'utilisateur a la possibilité d'augmenter ou d'abaisser la température
d'eau cible de maximum 5°C.
■ Réglages sur site pour le chauffage
■ [1-00] Faible température ambiante (Lo_A): faible
température extérieure.
■ [1-01] Température ambiante élevée (Hi_A): température
extérieure élevée.
■ [1-02] Point de consigne à faible température ambiante
(Lo_Ti): la température d'eau sortante cible lorsque la
température extérieure est inférieure ou égale à la faible
température ambiante (Lo_A).
À noter que la valeur Lo_Ti doit être supérieure à Hi_Ti, étant
donné que pour des températures extérieures plus faibles
(c.-à-d. Lo_A), de l'eau plus chaude est requise.
■ [1-03] Point de consigne à température ambiante élevée
(Hi_Ti): la température d'eau sortante cible lorsque la
température extérieure est supérieure ou égale à la
température ambiante élevée (Hi_A).
À noter que la valeur Hi_Ti doit être inférieure à Lo_Ti, étant
donné que pour des températures extérieures plus chaudes
(c.-à-d. Hi_A), de l'eau moins chaude est suffisante.
■ Réglages sur site pour le refroidissement
■ [1-05] Activation (1)/ désactivation (0) loi d'eau pour fonction
refroidissement
■ [1-06] Faible température ambiante (Lo2_A): faible
température extérieure.
■ [1-07] Température ambiante élevée (Hi2_A): température
extérieure élevée.
■ [1-08] Point de consigne à faible température ambiante
(Lo2_Ti): température d'eau sortante cible lorsque la
température extérieure est inférieure ou égale à la faible
température ambiante (Lo2_A).
À noter que la valeur Lo2_Ti doit être supérieure à Hi2_Ti,
étant donné que pour des températures extérieures plus
faibles (c.-à-d. Lo2_A), une eau moins froide suffit.
■ [1-09] Point de consigne à température ambiante élevée
(Hi2_Ti): température d'eau sortante cible lorsque la
température extérieure est supérieure ou égale à la
température ambiante élevée (Hi2_A).
À noter que la valeur Hi2_Ti doit être inférieure à Lo2_Ti,
étant donné que pour des températures extérieures plus
froides (c.-à-d. Hi2_A), de l'eau plus froide est requise.
T
t
Température d'eau cible
T
A
Température ambiante (extérieure)
Shift value Valeur de décalage
Bouton
Niveau de permission
1 2 3
Bouton de mode
discret
s utilisable — —
Bouton de loi d'eau ba utilisable — —
Bouton d'activation/
désactivation de
temporisateur
pr utilisable utilisable —
Bouton de
programmation
< utilisable — —
Boutons de réglage
de l'heure
pfi
pfj
utilisable — —
Touche d'inspection/
fonctionnement d'essai
z utilisable — —
Lo_Ti
Lo2_Ti
Lo_A
Lo2_A
Hi_A
Hi2_A
T
A
T
t
+ 05
00
– 05
Hi_Ti
Hi2_Ti
Shift value
