Rotex RKHBH016BB3V3 User Manual

RKHBH/X016BB
Unité intérieure et options pour système de pompe
à chaleur air à eau
4PW62577-2 – 10.2010
Manuel d'utilisation
4
Fonction horloge
Les fonctions horloge sont:
■ horloge en temps réel de 24 heures.
■ Indicateur du jour de la semaine.
Fonction du temporisateur
La fonction du temporisateur permet à l'utilisateur de programmer le
fonctionnement de l'installation en fonction d'un programme
journalier ou hebdomadaire.

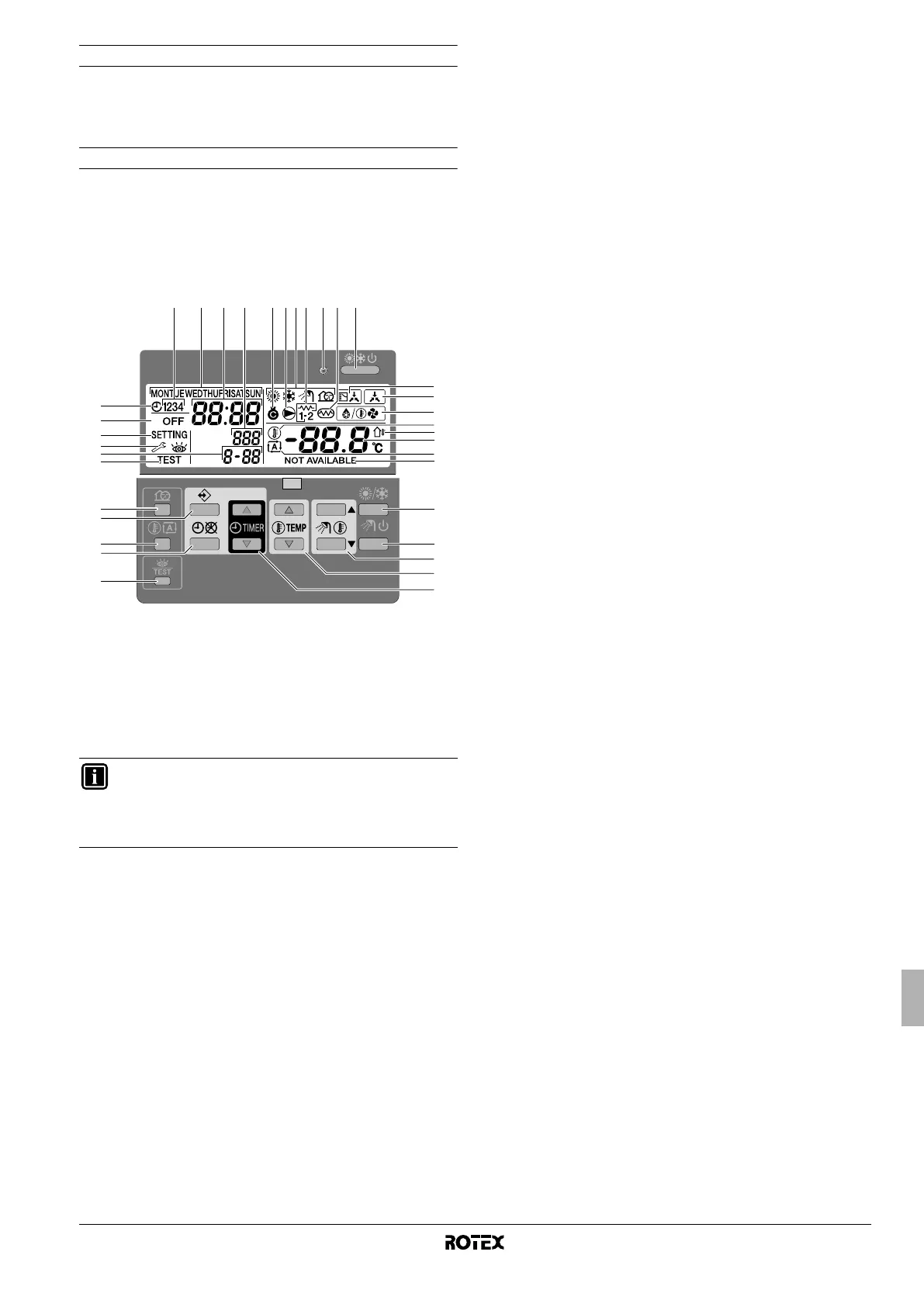

4.3. Nom et fonction des boutons et icônes
1. BOUTON MARCHE/ARRÊT DE REFROIDISSEMENT/
CHAUFFAGE
y
Le bouton MARCHE/ARRÊT lance ou arrête la fonction de
chauffage ou de refroidissement de l'unité.
Lorsque l'unité est raccordée à un thermostat d'ambiance
externe, ce bouton n'est pas opérationnel et l'icône
e s'affiche.
Une pression sur le bouton MARCHE/ARRÊT plusieurs fois
d'affilée peut provoquer un dysfonctionnement du système
(maximum 20 fois par heure).
2. DEL DE FONCTIONNEMENT
0
La DEL de fonctionnement s'allume pendant l'opération de
refroidissement ou de réchauffement de volume. La DEL
clignote si un dysfonctionnement se produit. Lorsque la DEL est
éteinte, le refroidissement ou le chauffage de volume sont
inactifs pendant que les autres modes de fonctionnement
peuvent toujours être actifs.
3. ICONES DE MODE FONCTIONNEMENT hcws
Ces icônes indiquent le(s) mode(s) de fonctionnement en cours:
chauffage de volume (h), refroidissement de volume (c),
chauffage de l'eau domestique (w) ou mode discret (s). Dans
les limites, différents modes peuvent se combiner, par ex. le
chauffage de volume et le chauffage de l'eau domestique. Les
icônes de mode correspondant s'afficheront simultanément.
Dans une installation de chauffage uniquement, l'icône c ne
s'affichera jamais.
Si le ballon d'eau chaude domestique n'est pas installé, l'icône
w ne sera jamais activée.
4. ICONE CONTROLE EXTERIEUR e
Cette icône indique qu'un thermostat d'ambiance (en option)
avec priorité supérieure contrôle votre installation. Ce
thermostat d'ambiance externe peut démarrer et arrêter le
fonctionnement du chauffage/refroidissement de volume et
changer le mode de fonctionnement (refroidissement/
chauffage).
Lorsque le thermostat d'ambiance externe avec priorité
supérieure est connecté, le temporisateur pour le
refroidissement de volume et le chauffage de volume ne
fonctionne pas.
Lorsque le signal d'alimentation électrique à tarif réduit est
envoyé, l'indication de contrôle centralisée
e se mettra
à clignoter pour indiquer que le tarif réduit est en vigueur.
5. INDICATEUR DU JOUR DE LA SEMAINE
1234567
Cet indicateur affiche le jour de la semaine en cours.
Lors de la lecture ou de la programmation du temporisateur,
l'indicateur affiche le jour réglé.
6. AFFICHAGE HORLOGE
8
L'affichage de l'horloge affiche l'heure qu'il est.
Lors de la lecture ou de la programmation du temporisateur,
l'affichage horloge indique l'heure d'action.
7. ICONE TEMPORISATEUR
p
Cette icône indique que le programme de temporisation est
activé.
8. ICONES ACTION Q
Ces icônes indiquent les actions de programmation pour chaque
jour du temporisateur.
9. ICONE ARRÊT xx
xx
Cette icône indique que l'action ARRÊT est sélectionnée lors de
la programmation des temporisations.
10. INSPECTION REQUISE k et l
Ces icônes indiquent qu'une inspection est nécessaire sur
l'installation. Contactez votre revendeur.
11. AFFICHAGE TEMPERATURE REGLEE 9
L'écran indique la température de chauffage/refroidissement de
volume actuellement réglée pour l'installation.
12. REGLAGE $
Pas utilisé. A des fins d'installation uniquement.
13. NON DISPONIBLE n
Cette icône s'affiche chaque fois que l'on fait appel à une
fonction non installée ou qu'une fonction n'est pas disponible.
14. ICONE MODE DEGIVRAGE/DEMARRAGE
d
Cette icône indique que le mode dégivrage/démarrage est actif.
15. ICONE COMPRESSEUR ç
Cette icône indique que le compresseur de l'unité extérieure de
l'installation est actif.
16. CHAUFFAGE D'APPOINT NIVEAU UN ( OU NIVEAU DEUX §
Ces icônes indiquent que le chauffage d'appoint fonctionne en
faible capacité (
() ou en capacité élevée (§). Le chauffage
d'appoint fournit une capacité de chauffage supplémentaire
dans le cas d'une température ambiante basse (charge de
chauffage élevée). Le chauffage d'appoint permet également le
chauffage auxiliaire du ballon d'eau chaude sans dispositif de
surchauffage électrique (uniquement pour le modèle RKHTS).
17. ICÔNE DE SURCHAUFFAGE m (uniquement pour les ballons
avec dispositif de surchauffage électrique (RKHW*))
Cette icône indique que le surchauffage est actif. Le
surchauffage fournit un chauffage auxiliaire pour le ballon d'eau
chaude domestique.
Le surchauffage est situé dans le ballon d'eau chaude
domestique.
L'icône n'est pas utilisée lorsque le ballon d'eau chaude
domestique n'est pas installé.
18. ICÔNE POMPE
é
Cette icône indique que la pompe de circulation est active.
19. AFFICHAGE DE TEMPERATURE EXTERIEURE
u
Lorsque cette icône clignote, la température ambiante
extérieure s'affiche.
INFORMATIONS
À noter qu'une pression sur le bouton
y n'a pas
d'influence sur le chauffage d'eau domestique. Le
chauffage d'eau domestique est uniquement mis en
marche ou arrêté au moyen de la touche
v.
1173
5 6 248
13
25
26
11
19
21
14
35
4
7
9
12
10
22
34
27
28
23
20
33
32
31
29
30
2161815
