Miliohmètre / French
2016-9-10 / V001 FR-5
Mesures précises d’impédance :
1. Insérez le ROUGE de test dans la prise “HI” et un autre ROUGE de test dans
la prise adjacente “RX”; insérez un NOIR de dans la prise “LO” et un autre
NOIR de test “RX”.
2. Mettez le commutateur de fonction sur 200 mΩ.
3. Court-circuitant les deux attaches, réglez le “Bouton de réglage du zéro” sur
“000” en vous aidant des chiffres affiché sur l'écan LCD.
4. Chaque fois qu’une gamme est sélectionnée parmi 200 mΩ, 2Ω, 20Ω, 200Ω,
l’ajustement à zéro est nécessaire.

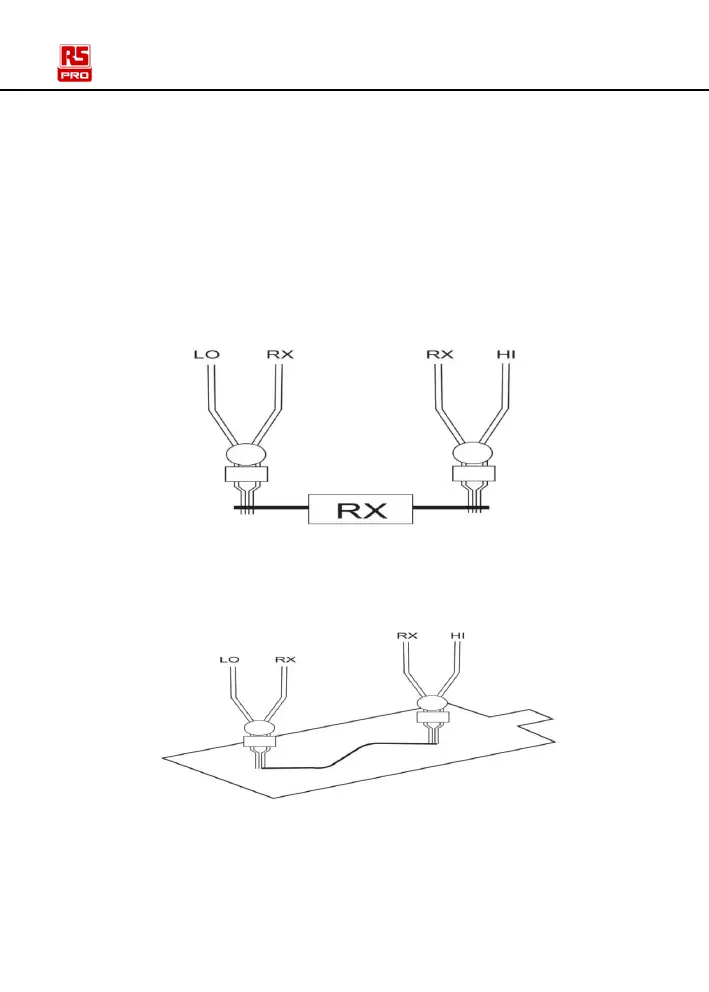

5. Pour mesurer une résistance inconnue RX suivre les deux points de type de
mesure selon la figure 3.
FIG (3)
6. Mesurer la résistance sur circuit imprimé en utilisant deux points de mesure
selon la figure 4
FIG (4)
7. La valeur mesurée s’affiche sur l’écran LCD
