Multimetro Milliohm / Italiano
2016-9-10 / V001 IT-5
Misurazione precisa dell’impedenza:
1. Inserire il puntale ROSSO di test nella presa “HI” e l’altro puntale ROSSO di
test nella presa “RX” vicina; inserire n puntale NERO di test nella presa “LO”
e l’altro puntale NERO di test nella presa “RX” vicina.
2. Portare l’interruttore funzioni sulla posizione 200 mΩ.
3. Mettere in corto i due terminali di test, regolare la “MANOPOLA
REGOLAZIONE DELLO ZERO” sul valore di lettura ”000” sull’LCD.
4. Quando viene selezionata la gamma di 200 mΩ, 2Ω, 20Ω, 200Ω per
eseguire le misurazioni, è fondamentale eseguire “REGOLAZIONE DELLO
ZERO”.

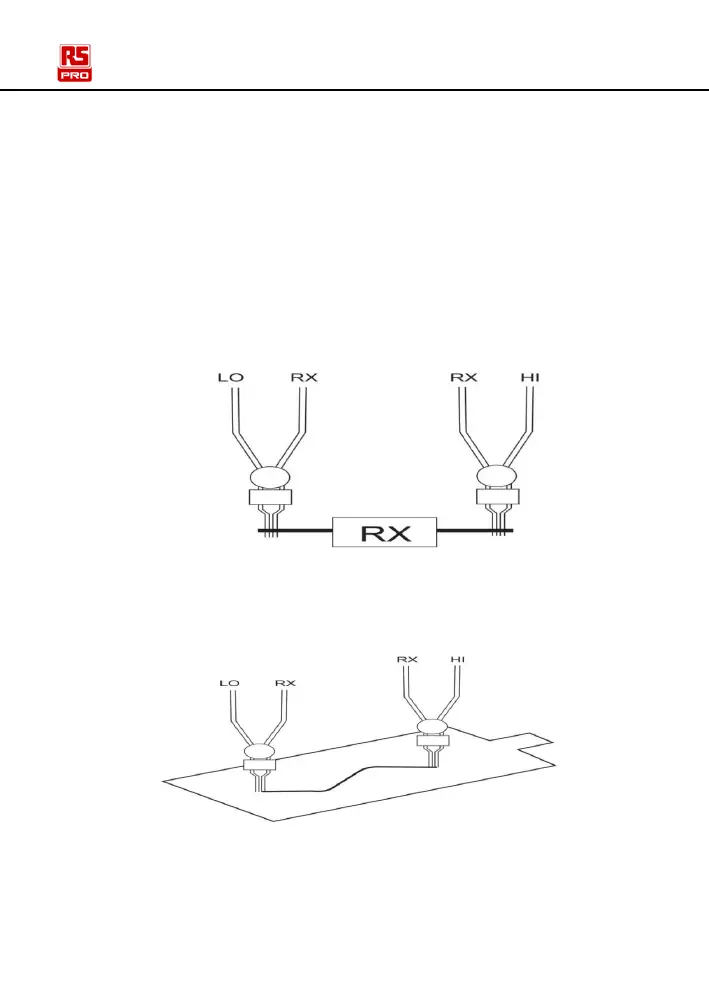

5. Per misurare un resistore RX sconosciuto eseguire la misurazione a due punti
come indicato in figura 3.
FIG (3)
6. Misurare la resistenza sul circuito stampato utilizzando la misurazione a due
punti come indicato in figura
FIG (4)
7. Il valore misurato viene visualizzato sull’LCD
