RS PRO ILOM-508A - Medición Precisa de la Impedancia es

Miliohmetro / Español
2016-9-10 / V001 ES-5
Medición precisa de la impedancia:
1. Introduzca un cable de prueba ROJO en la conexión “HI” y otro cable de
prueba ROJO en la conexión adyacente “RX”; Introduzca el cable de prueba
NEGRO en la conexión “LO” y el otro cable de prueba NEGRO en la conexión
“RX” adyacente.
2. Coloque el interruptor de función en la posición 200 mΩ.
3. Realice un corto circuito con las dos pinzas de prueba. Ajuste la “Manija de
ajuste cero” al valor de lectura “000” en la LCD.
4. Cuando se tenga que medir un rango seleccionado de 200 mΩ, 2Ω, 20Ω,
200Ω，el ajuste de “AJUSTE CERO” se más necesario.

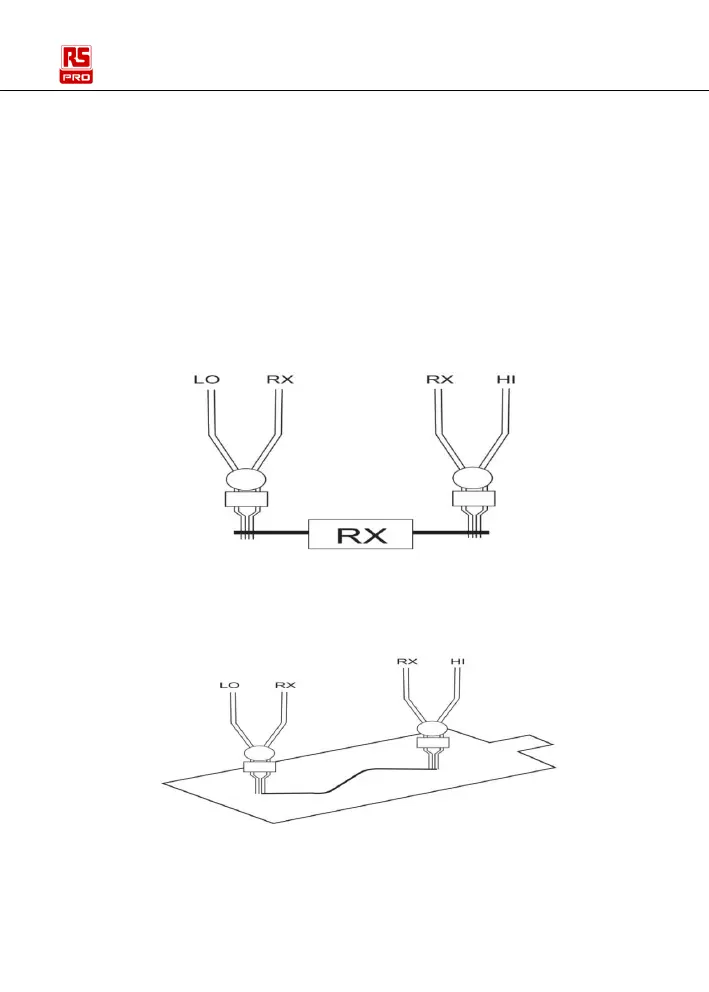

5. Para medir la resistencia desconocida RX siga la medición del tipo de dos
puntos mostrados en la ilustración 3.
FIG (3)
6. La medición de la Resistencia en PCB usando el tipo de dos puntos de
medición, tal y como muestra la ilustración
FIG (4)
7. El valor medido se mostrará en la LCD
