Milliohm-Messgerät / Deutsch
2016-9-10 / V001 DE-5
Genaue Messung der Impedanz:
1. Ein ROTE Anschlusskabel für den Test in die “HI”-Dose und ein anderes
ROTE Anschlusskabel für den Test in die “RX”-Dose anbei stecken sowie ein
SCHWARZES Anschlusskabel für den Test in die “LO”-Dose und ein anderes
SCHWARZES Anschlusskabel für den Test in die “RX”-Dose anbei stecken.
2. Beim Funktionsschalter eine Position von 200 mΩ wählen.
3. Machen Sie einen Kurzschluss der zwei Probenklemmen, stellen Sie den
“Nulleinstellungsknopf” auf den “000” Ablesewert auf dem LCD.
4. Wann immer eine ausgewählte Reichweite von 200 mΩ,2Ω,20Ω, 200Ω zu
messen ist, sollte der Knopf für die Nulleinstellung erneut angepasst werden.
5. Um einen unbekannten Widerstand bei RX zu messen, sollte eine
Zweipunktmessung wie unter Abbildung 3 erfolgen.

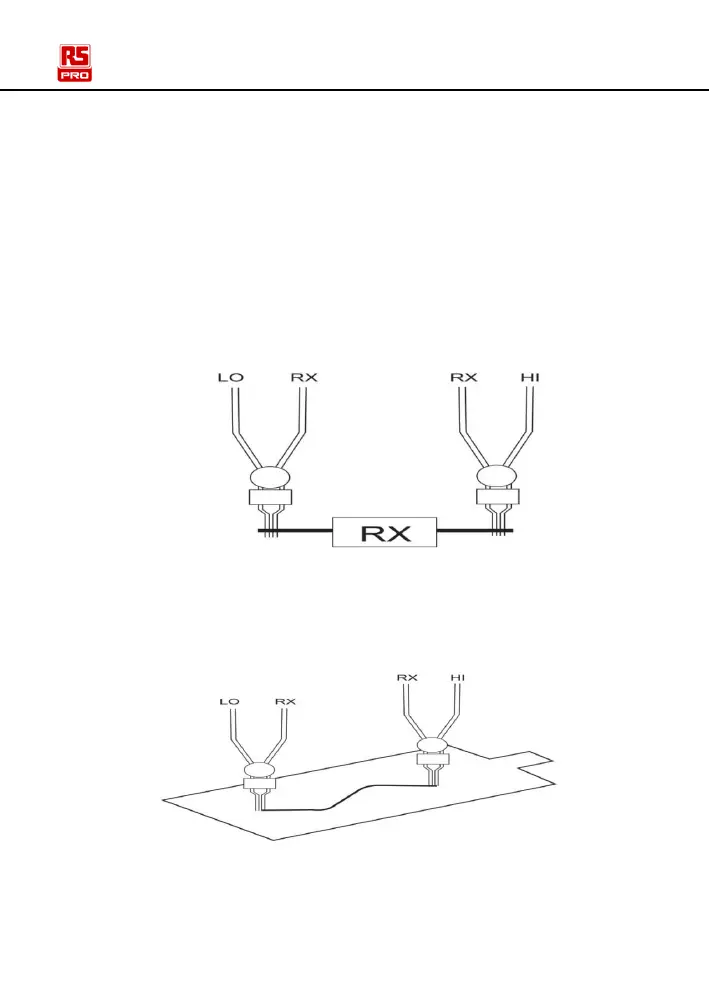

Abbildung (3)
6. Den Widerstand auf der Leiterplatine mit der in der Abbildung gezeigten
Zweipunktmessung bemessen
Abbildung (4)
7. Der bemessene Wert wird auf dem LCD-Display angezeigt
