PortaMonitorSeite 4-2 • Kalibrierung und Service
4.3. Öffnen des Gerätes
Hinweis: Die nachfolgende Beschreibung ist kein Service-Hand-
buch. Sie soll dem erfahrenen Servicetechniker lediglich als Leitfaden
bei der Änderung von Einstellungen und als Hilfestellung beim Aus-
tausch von Teilen dienen. Wir empfehlen in jedem Fall, auch auf-
grund der eingesetzten SMD-Technologie, die Reparatur eines
fehlerhaften Gerätes in unserem Werk durchführen zu lassen.
Bitte beachten sie die Sicherheitshinweise in Kapitel 2.
1. Entfernen sie alle Verbindungskabel zum PortaMonitor.
2. Legen sie den PortaMonitor mit dem Display nach unten auf die
Arbeitsfläche. Achten sie darauf, das Display nicht zu verkratzen oder
zu beschädigen.
3. Entfernen sie nach dem Lösen der vier Befestigungsschrauben auf
der Geräterückseite das Abdeckblech. (Bild 4-2)
4.4. Austausch eines Displays
Im Falle eines Defektes an der Displayeinheit wird diese komplett
ausgetauscht. Zur Montage des Displays im Gehäuse bedarf es
spezieller Werkzeuge. Als Ersatzteil ist daher nur ein fertig montiertes
Display im Gehäuse verfügbar. Zum Austausch gehen sie wie folgt
vor:
1. Entfernen sie alle Verbindungskabel zum PortaMonitor.
2. Legen sie den PortaMonitor mit dem Display nach unten auf die
Arbeitsfläche. Achten sie darauf, das Display nicht zu verkratzen oder
zu beschädigen.
3. Entfernen sie nach dem Lösen der vier Befestigungsschrauben auf
der Geräterückseite das Abdeckblech. (Bild 4-2)

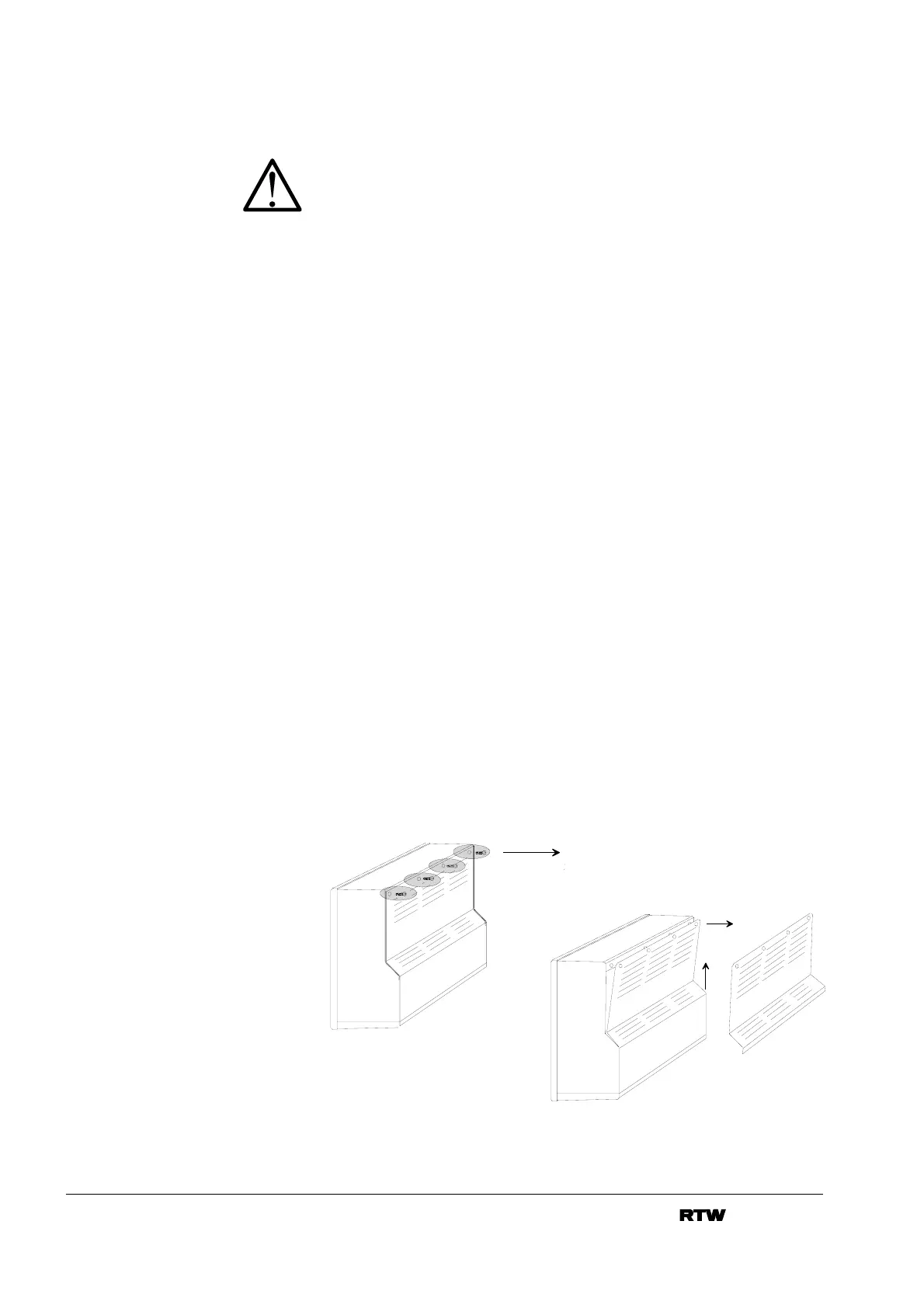

Bild 4-2: Entfernen des rückseitigen Abdeckblechs
4 S c h r a u b e n
4 s c r e w s
1 .
A
B
2 .
