PortaMonitor Kalibrierung und Service • Seite 4-3

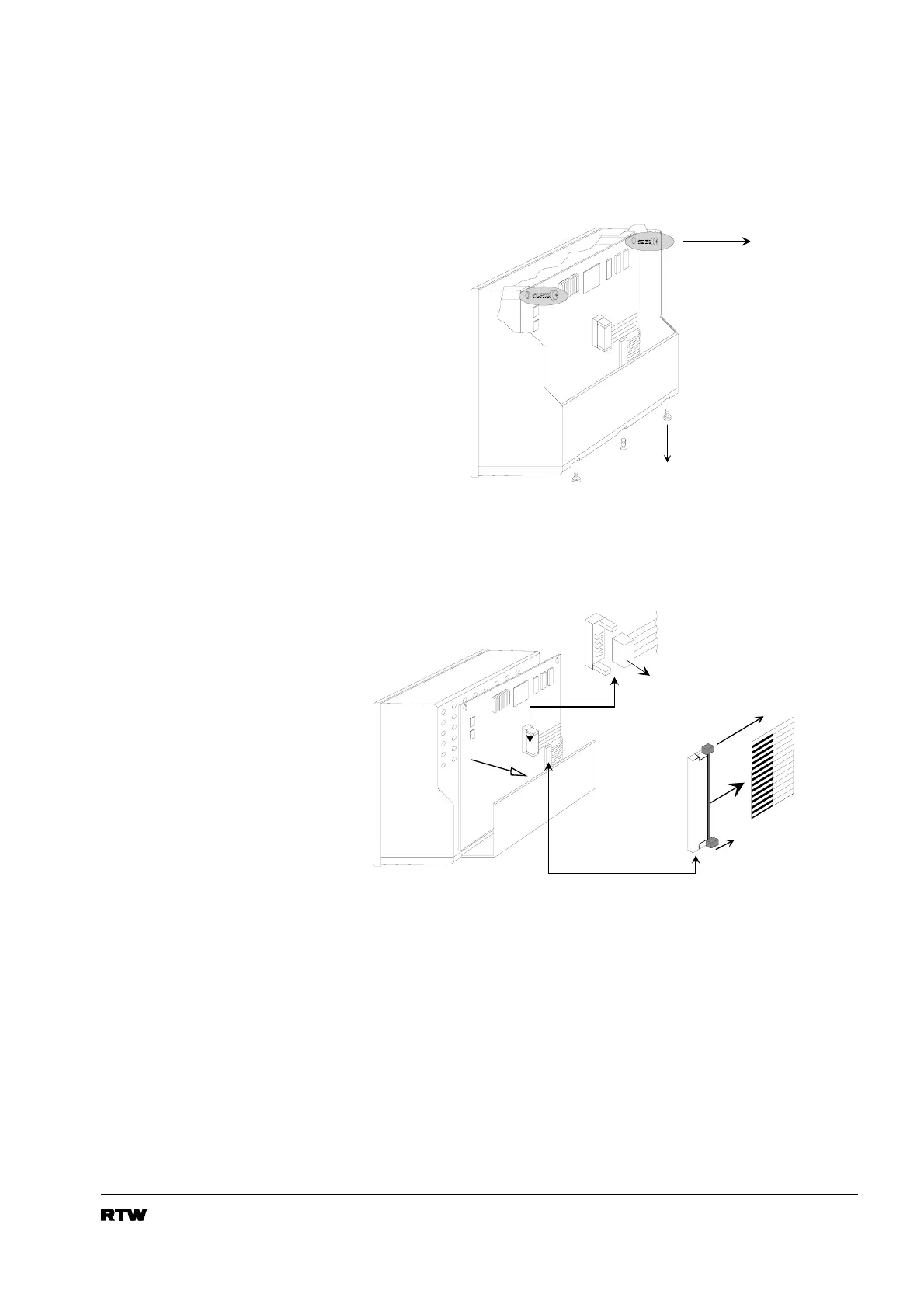

Bild 4-3: Lösen der Hauptplatine und der Anschlussplatte
6. Lösen sie die Verriegelung des Flachbandkabels CN-2. Ziehen sie
das Flachbandkabel aus dem Steckverbinder heraus. Lösen sie
ebenfalls die Verbindung des Kabels an CN-1. (Bild 4-4)
4. Entfernen sie einen eventuell vorhandenen Standfuss.
5. Entfernen sie nach dem Lösen der beiden Befestigungsschrauben
der Hauptplatine und der unteren drei Befestigungsschrauben auf der
Geräteunterseite die Anschlussplatte und die Hauptplatine. (Bild 4-3)
2 S c h r a u b e n
2 s c r e w s
3 S c h r a u b e n
3 s c r e w s
Bild 4-4: Lösen der Flachbandkabel
7. Legen sie die Hauptplatine an einem sicheren Platz ab. Beachten
sie die Massnahmen zum Schutz vor einer Zerstörung der Baugrup-
pe durch statische Aufladungen.
K l e m m v e r r i e g e l u n g
C l a m p i n g l o c k
F l a c h b a n d k a b e l
f l a t c a b l e
