PortaMonitorSeite 4-4 • Kalibrierung und Service
8. Lösen sie die Steckverbindung des flexiblen Flachbandkabels am
Display. Entfernen sie das Flachbandkabel. Achten sie darauf, das
Flachbandkabel nicht durch verkanten zu beschädigen.(Bild 4-5)

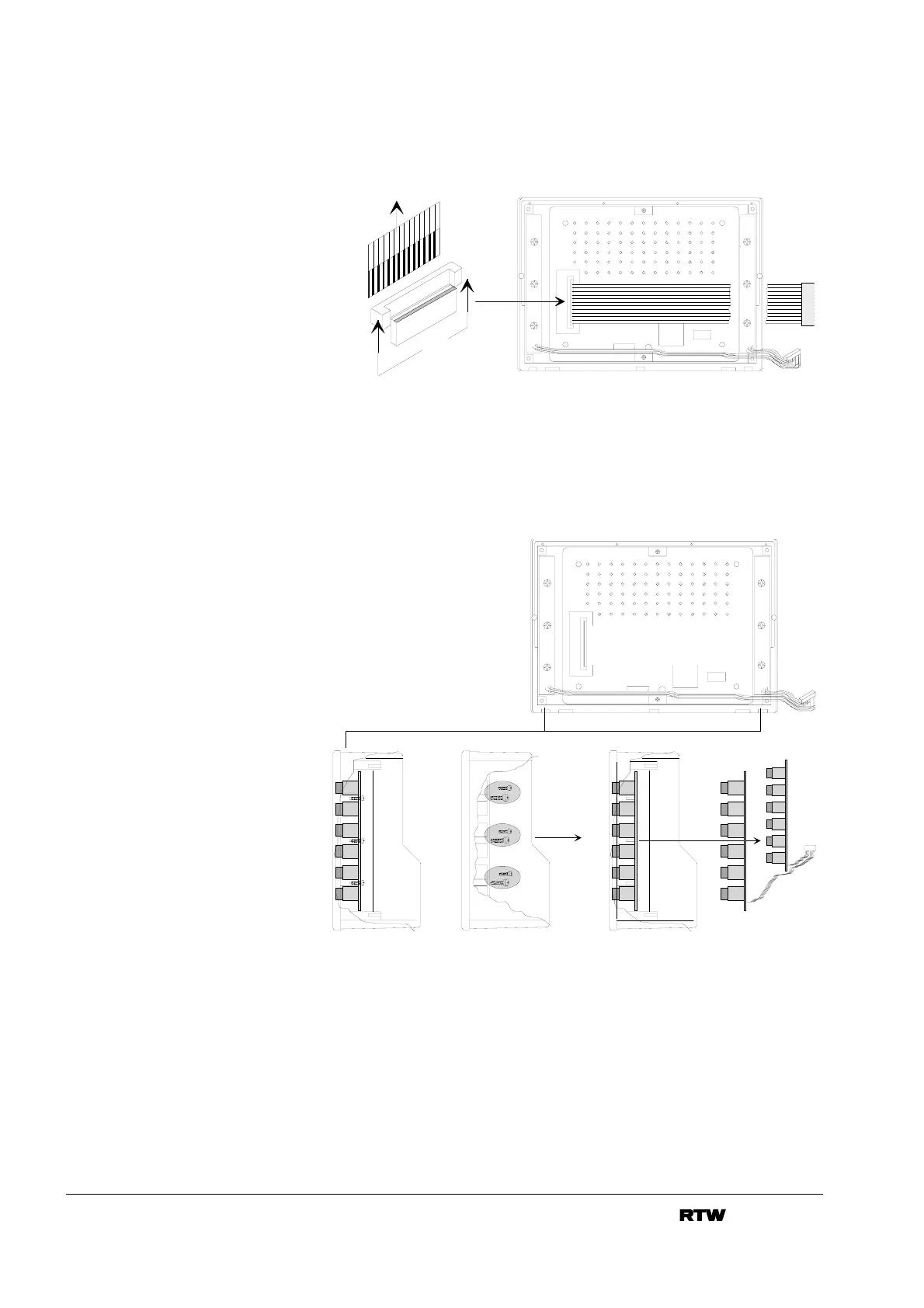

Bild 4-5: Lösen des Flachbandkabel am Display
9. Lösen sie die sechs Befestigungsschrauben der Tastenprints und
entfernen sie die Printplatten aus dem Gerät.(Bild 4-6)
F l a c h b a n d k a b e l
F l a t c a b l e
K l e m m v e r r i e g e l u n g
C l a m p i n g l o c k
Bild 4-6: Entfernen der Tastenprints
10. Führen sie die defekte Displayeinheit der gesetzlich
vorgeschriebenen Entsorgung zu oder senden sie die Displayeinheit
zurück an RTW. Eine Reparatur ist nicht möglich.
1 .
3 .
6 S c h r a u b e n
6 s c r e w s
2 .
