PortaMonitor Kalibrierung und Service • Seite 4-5

11. Setzen sie die beiden Tastenprints in die neue Displayeinheit ein

und befestigen sie die Platinen mit sechs Befestigungsschrauben.

(Bild 4-7)

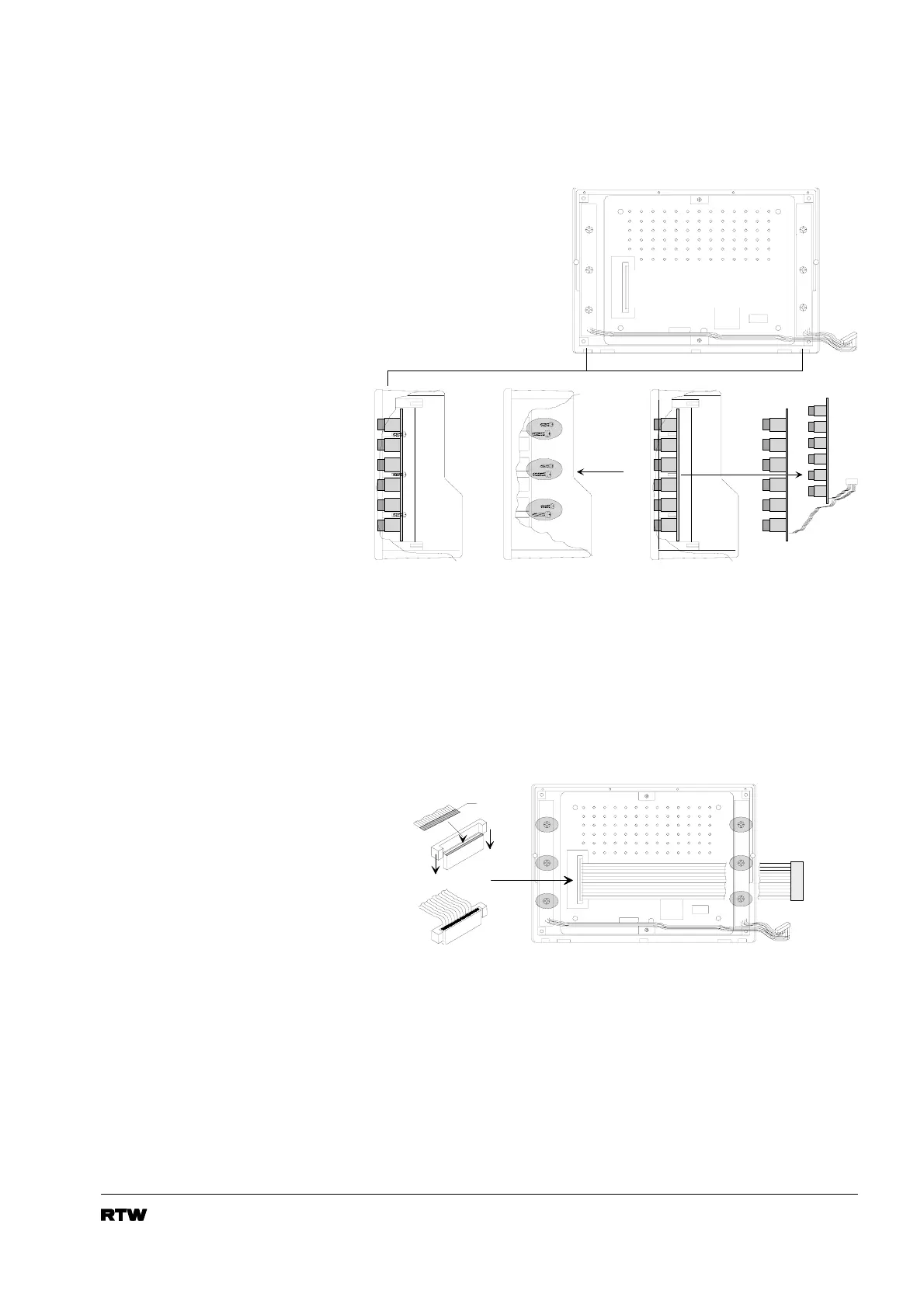

Bild 4-7: Einbau der Tastenprints

12. Stecken sie das flexible Flachbandkabel wieder am Display auf.

Achten sie darauf, das Flachbandkabel nicht durch verkanten zu

beschädigen.(Bild 4-8)

1 .

3 .

6 S c h r a u b e n

6 s c r e w s

2 .

Bild 4-8: Anschluss des Displays

- 1 -

- 2 -

K o n t a k t s e i t e

c o n t a c t s i d e
