PortaMonitorSeite 4-6 • Kalibrierung und Service
13. Legen sie die Hauptplatine mit dem Anschlussfeld vorsichtig und
locker in das Gerät und führen sie die Anschlusskabel der Tasten-
prints und des Displays zu den entsprechenden Anschlüssen auf der
Hauptplatine (Bild 4-9). Schliessen sie die Flachbandkabel wieder an.

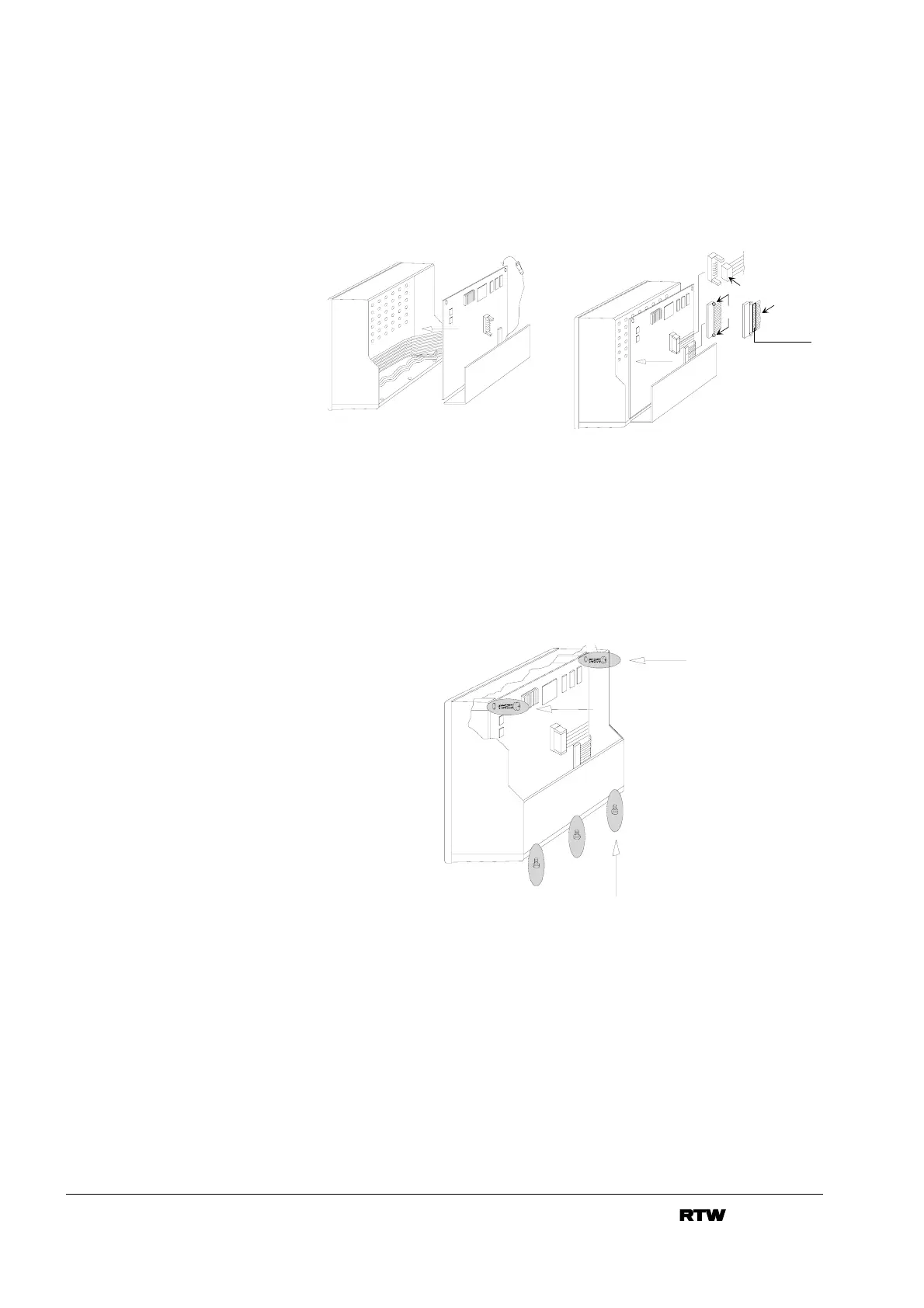

Bild 4-9: Anschlüsse an der Hauptplatine
14. Positionieren sie die Hauptplatine so, dass sie mit den beiden
oberen Schrauben fixiert werden kann. Achten sie darauf, die
Flachbandkabel nicht zu beschädigen. Setzen sie die beiden oberen
Schrauben auf der Hauptplatine wieder ein. Befestigen sie das
Anschlusspanel von unten mit drei Schrauben. (Bild 4-10)
K o n t a k t s e i t e
c o n t a c t s i d e
1 .
2 .
3 .
Bild 4-10: Befestigen der Hauptplatine
15. Kontrollieren sie erneut die Steckverbindungen und die
Kabelführungen.
