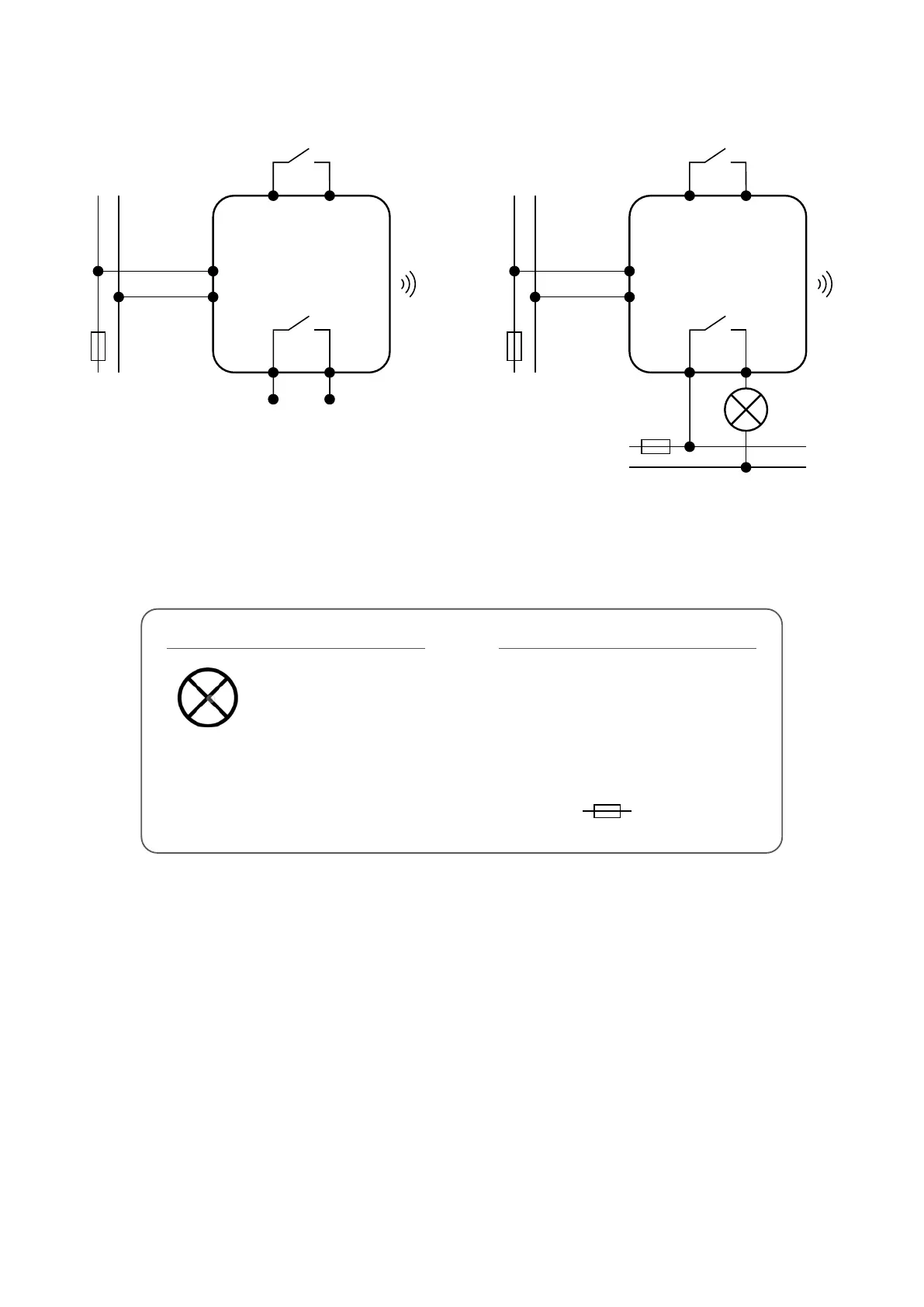

3. Connection description
N
L
COM
Wejściowe styki
sterujące
Beznapięciowe
styki wyjściowe
NO
S1 S2
SR600
L
AC 230V
N
N
L
COM
Wejściowe styki
sterujące
Max 16A
NO
S1 S2
SR600
L
AC 230V
N
L
AC 230V
N
L, N - power supply 230V
COM, NO - voltage-free output
S1, S2 - input terminals
- fuse
Legend: Symbols explanation:
Controlled device
Shutter
power
Volt-free input Volt-free input
Max load 16A
Volt-free output
