17
Instruction Manual
Instruction Manual
If the drawpipe is insufficiently
screwed into the drawnut, the thread
will be damaged, thus eliminating the
gripping force momentarily. It will re-
sult danger due to discharge of work-
piece.
드로우 너트에 대하여 드로우 파이프의 체
결 길이가 부족하면 나사가 파손되어 파악
력이 일순간에 떨어져 공작물 이탈(비산)의
위험이 있습니다.

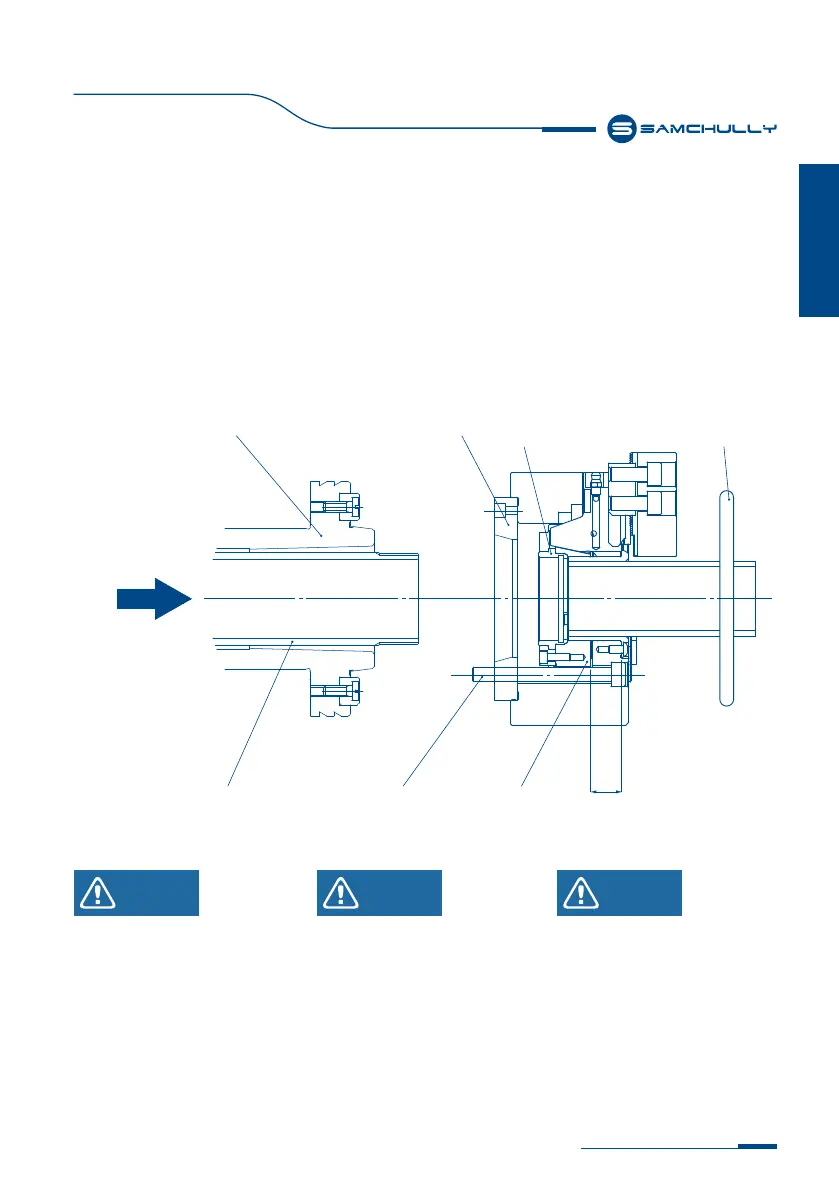

Fig.4
(3) Connect the chuck to the
drawpipe. Remove the soft jaw
and cover of the chuck to insert
the connecting handle in to the
central hole of the chuck.
Connect the chuck onto the
drawpipe, turning the drawnut.
(Fig.4)
If the connecting of the chuck and
drawpipe is difficult check the
thread. If connected by force, the
plunger will be damaged, thus
resulting in seizing.
(3) 척을 드로우 파이프에 연결합니다.
척의 소프트 죠와 커버를 떼어내고
척 핸들을 척의 중심 구멍에 삽입하
여 드로우 너트를 회전시키면서
드로우 파이프를 연결하여 주십시오.
(Fig.4)
드로우 너트와 드로우 파이프를
연결할 때, 자연스럽게 연결되지
않으면 나사부위를 확인하여 주십시
오. 무리하게 연결하면 소착의 원인
이 되어 부품이 파손됩니다.
전진단
스핀들
드로우 파이프 체결볼트 웨지플런져
Advance end
Spindle
Draw Pipe Mounting Bolt Wedge Plunger
척아답터 드로우 너트 핸들
Chuck Adaptor Draw Nut Joint Handle
WARNING
WARNING
경고
WARNING
警告
