Power Chuck
Power Chuck
If the screwing depth for T-nut of the
top jaw mounting bolt is shallow, T-
nut may be damaged. Also, the jaw
or workpiece discharges thus result-
ing in danger. If the bolt protrudes
from the T-nut bottom, the top jaw is
not fixed even if the mounting bolt is
tightened. Also, the jaw or workpiece
discharges thus resulting in danger,
consequently, the overall length of
the top jaw mounting bolts should be
0~1mm from the T-nut bottom.(Fig.9)
Be sure to use the attached T-nut
and mounting bolt.In an unavoidable
case, use the bolt and nut of strength
12.9(M22 or more 10.9) or more and
sufficient length.
Never start the spindle with T-nut still
loose. The top jaw will discharge.
탑 죠 부착볼트와 T-너트의 체결 깊이가
짧을 경우에는 T-너트가 파손되고 공작물
이 비산될 위험이 있습니다. 또, T-너트 밑
면에 돌출되게체결 볼트를 조립하면 탑 죠
가 고정되지 않아 공작물 비산의 위험이
있습니다. 따라서 탑 죠 체결 볼트의 길이
는 소프트죠 체결시 T-너트의 밑면보다
0~1mm정도 짧게 하십시오.(Fig.9)
삼천리 부속의 T-너트 및 체결볼트 외에는
사용을 금해 주십시오. 만약에 삼천리 이외
에 체결 볼트를 사용하실 때에는 강도 구분
12.9(M22 이상은 10.9)이상과 길이에 특히
주의 하십시오.
T-너트가 느슨하게 체결되면 주축 회전시
에 탑 죠의 비산 위험이 있습니다.
The following table describes the pro-
cedures to form soft jaws for external
gripping, internal gripping and high
accuracy gripping.
소프트 죠의 성형(외경 파악의 경우, 내경
파악의 경우, 고파악 정도가 필요한 경우)
은 아래의 요령으로 행해 주십시오.

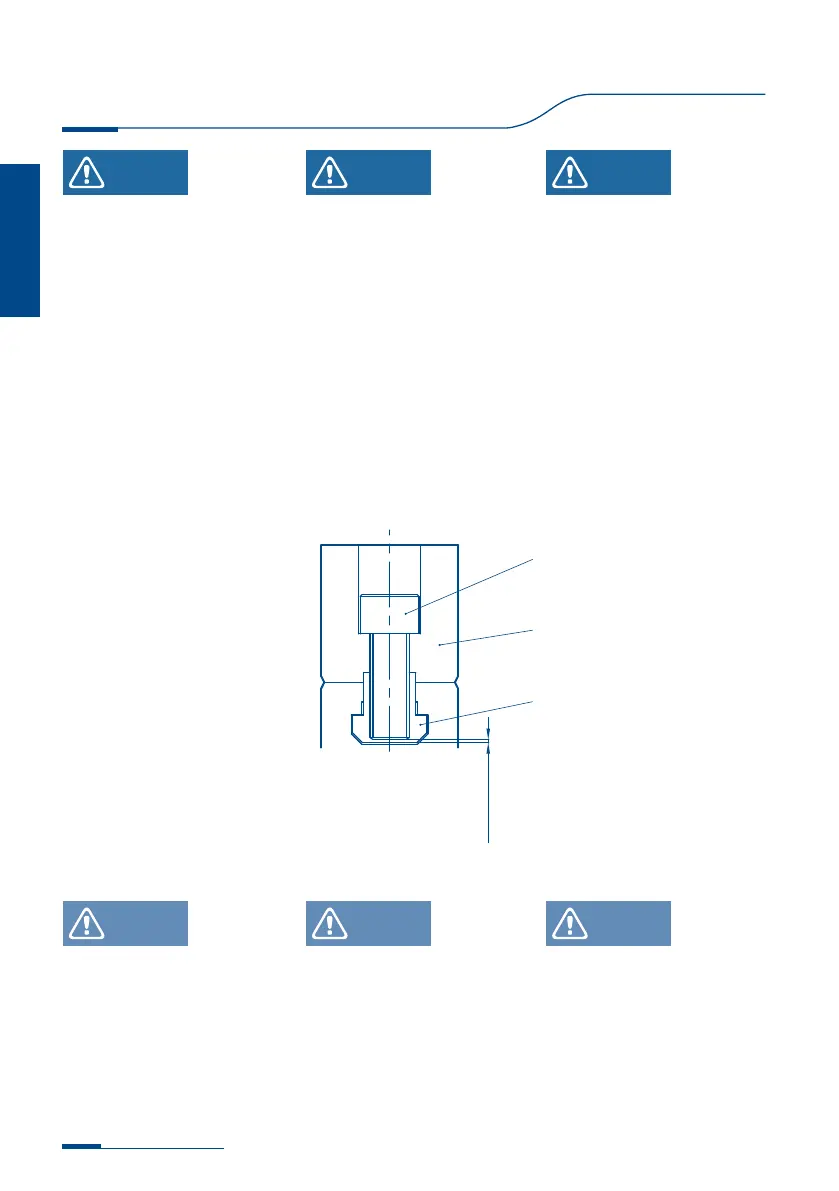

Fig.9
탑죠 체결볼트
탑죠
T-너트
Top Jaw Mounting Bolt
Top Jaw
T-Nut
CAUTION
CAUTION
주의
CAUTION
注意
WARNING
WARNING
경고
WARNING
警告
