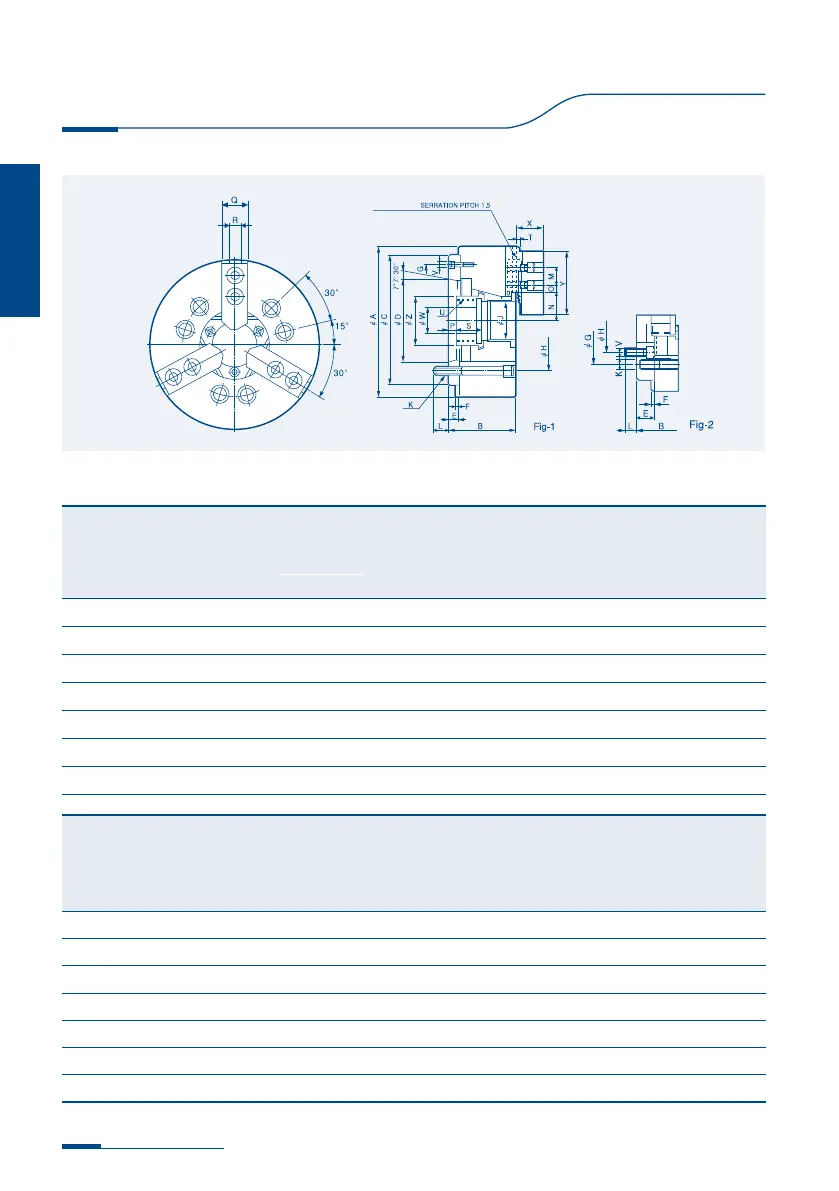

SAMCHULLY HCH - Page 38

(HAH 21-24 SERRATION PITCH 3.0)
38
Power Chuck
Power Chuck
형식
Type
型式
허용최고
회전속도
Max. R.P.M.
最大转速
[min
-1
(r.p.m.)]
중량
Weight
重量
[kgf]
관성모멘트
GD²
转动惯量
[N·m²(kgf·m²)]
적용실린더
Operating Cylinder
工作缸
최대설정 유압력
Max. Hydraulic
Pressure
最大液压压力
[Mpa(kgf/cm²)]
적용죠
Operating
Hard Jaw
工作硬爪
호환모델
KITAGAWA®
Model
北川型号
HCH-12A06 3000 69 31.38(3.20) SYH-2091 2.3(23.5) HB12B1 B-12A6
HCH-12A08 3000 66 30.79(3.14) SYH-2091 2.3(23.5) HB12B1 B-12A8
HCH-15A08 2500 134 96.89(9.88) SH-25011 2.3(23.5) HB15A1 B-15A8
HCH-15A11 2500 127 93.55(9.54) SH-25011 2.3(23.5) HB15A1 B-15A11
HCH-18A11 2000 178 187.30(19.10) SH-25011 2.3(23.5) HB15A1 B-18A11
HCH-21A15 1700 246 362.83(37.00) SH-25011 3.0(30.6) HB18B2 B-21A15
HCH-24A15 1400 304 660.94(67.40) SYHL-2816 3.0(30.6) HB18B2 B-24A15
형식
Type
型式
스핀들 노즈
Spindle nose
心轴鼻
端编号
[mm]
관통경
Thru Hole Dia.
通孔直径
[mm]
파악경
Grip Dia.
软爪的夹范围
[mm]
죠 스트로크 직경
Jaw-Stroke Dia.
爪行程(直径)
[mm]
플런져 스트로크
Plunger Stroke
柱塞行程
[mm]
허용최대입력
Max. Permissible
Input Force
允许输入力
[kN(kgf)]
최대정적 파악력
Max. Static
Grip Force
最大静态夹持力
[kN(kgf)]
Max. Min.
HCH-12A06 A2-6 78.0 304 19 10.6 23 49(4997) 129(13150)
HCH-12A08 A2-8 78.0 304 19 10.6 23 49(4997) 129(13150)
HCH-15A08 A2-8 117.5 381 30 10.6 23 71(7240) 180(18355)
HCH-15A11 A2-11 117.5 381 30 10.6 23 71(7240) 180(18355)
HCH-18A11 A2-11 117.5 450 30 10.6 23 71(7240) 180(18355)
HCH-21A15 A2-15 140.0 530 87 10.6 23 90(91770) 234(23861)
HCH-24A15 A2-15 165.0 610 110 10.6 23 90(91770) 234(23861)
HCH-A
사양 / Specification / 技术参数
