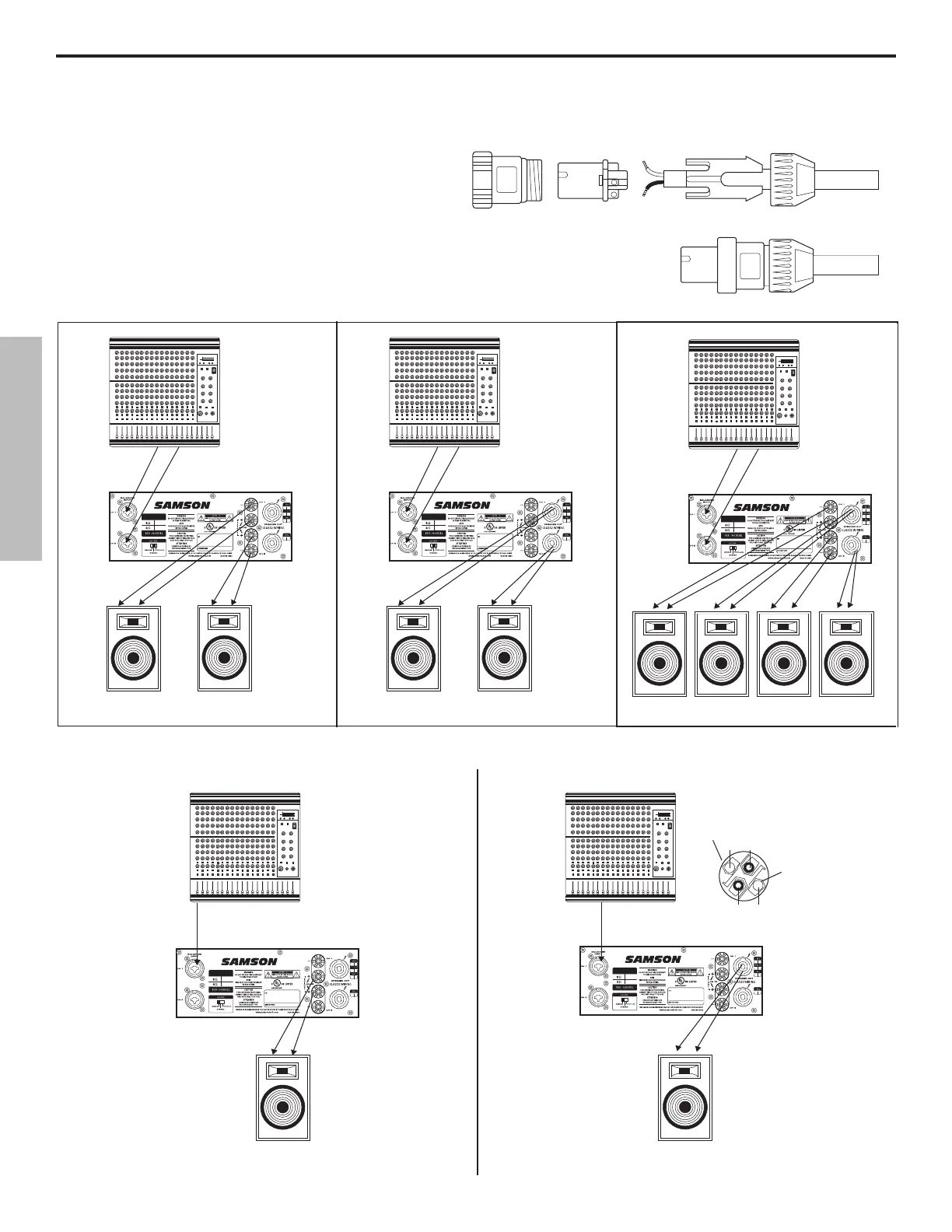

Les illustrations de ces deux pages montrent les
connexions requises lorsque vous utilisez l'ampli
-
ficateur SX en mode Stereo, Bridge et Parallel. Le
câble du connecteur Speakon™ est indiqué (à droi
-
te) lorsque cela est nécessaire.
SX Series Connections
+-
-+
(4 ohm min)
(4 ohm min)
MPL2242
MMPL2242
+-
-+
(4 ohm min)
(4 ohm min)
+
-
-
+
+
-
+
-
(8 ohm min)
(8 ohm min)
(8 ohm min) (8 ohm min)
MPL2242
MMPL2242
+-
(8 ohm min)
MPL2242
MMPL2242
Speakon™ wiring:
1- 1+
2+ 2-
NOT CONNECTED
NOT CONNECTED
Mode Stereo : (deux ou quatre enceintes)
Mode Bridged : (une seule enceinte)
(4 ohm min)
+-
FRANÇAIS
