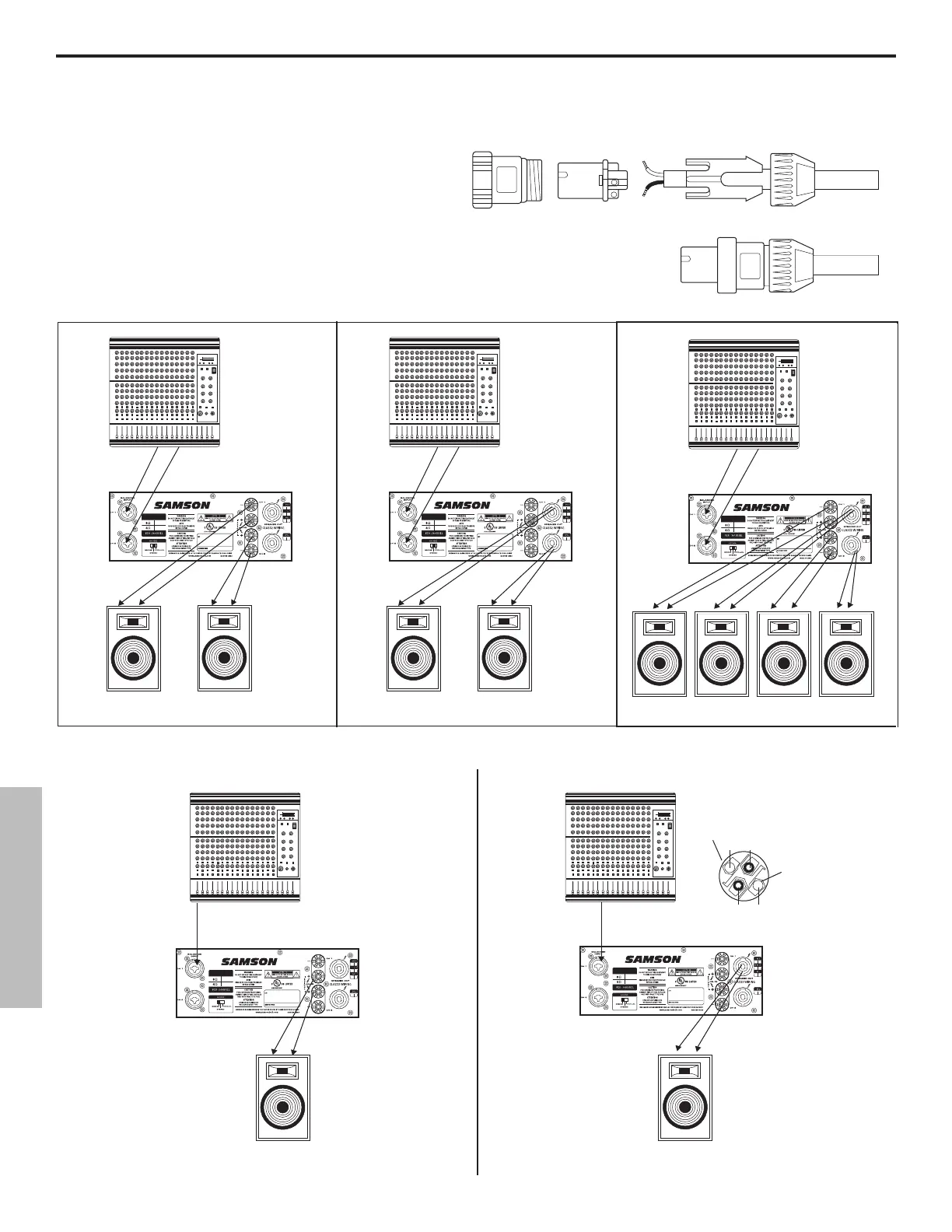

Las ilustraciones de estas dos páginas le muestran
las interconexiones requeridas al usar su Series en
los modos Stereo, Bridged y Parallel. Allí donde
resulta adecuado se muestra también el cableado
de los conectores Speakon™ (a la derecha).
Conexiones de los SX Series
+-
-+
(4 ohm min)
(4 ohm min)
MPL2242
MMPL2242
+-
-+
(4 ohm min)
(4 ohm min)
+
-
-
+
+
-
+
-
(8 ohm min)
(8 ohm min)
(8 ohm min) (8 ohm min)
MPL2242
MMPL2242
+-
(8 ohm min)
MPL2242
MMPL2242
Speakon™ wiring:
1- 1+
2+ 2-
NOT CONNECTED
NOT CONNECTED
Modo Stereo: (dos o cuatro altavoces)
Modo Bridged o de puente mono: (solo un altavoz)
(4 ohm min)
+-
