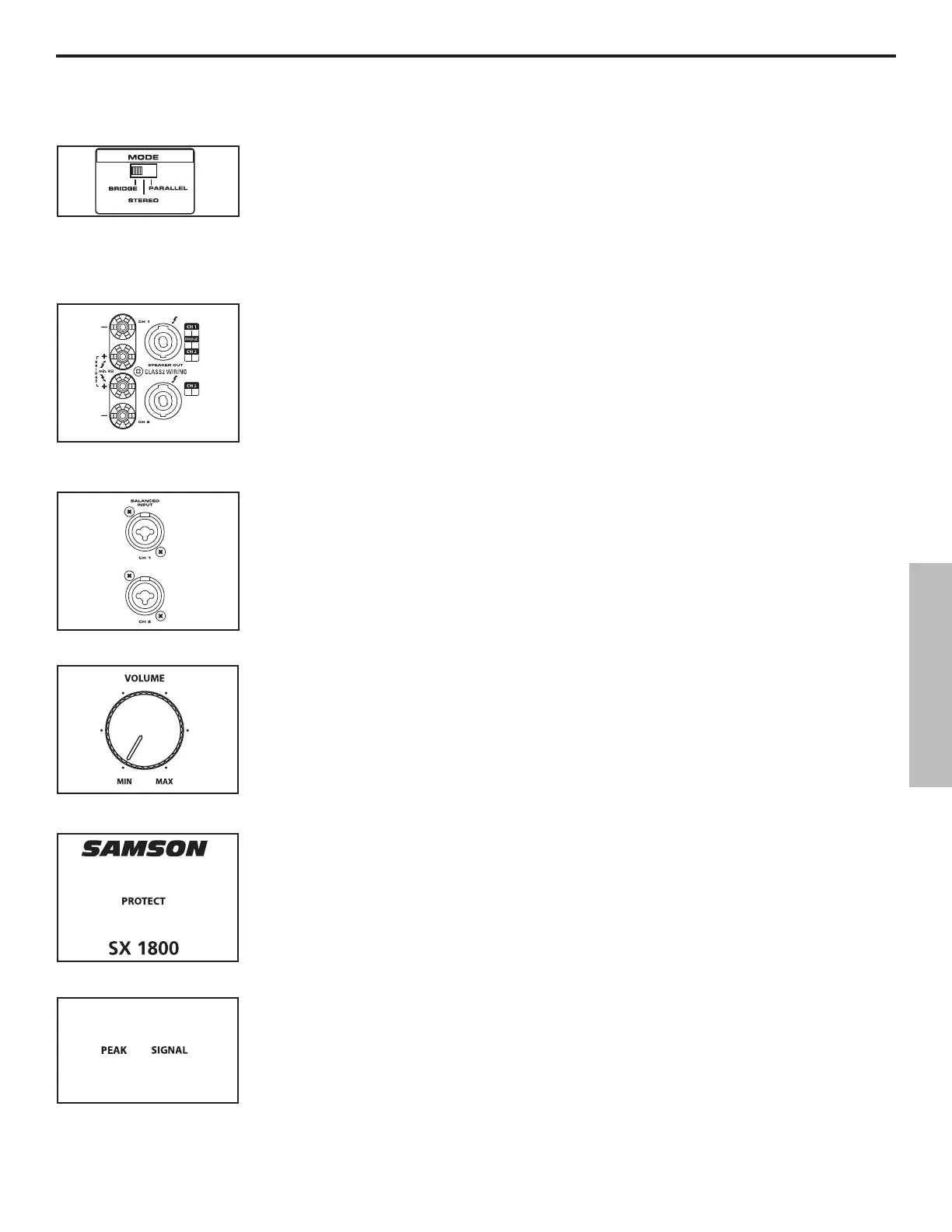

SX-Serie einrichten und einsetzen
Bridge / Stereo / Parallel-Schalter
Ausgänge
Eingänge
Schutz-LED
Channel Input-Regler
3-segmentige LED-Anzeige
Ihre SX-Serie lässt sich in wenigen Minuten problemlos einrichten:
1. Entfernen Sie das gesamte Verpackungsmaterial (heben Sie es für eine zukünftige Wartung auf)
und entscheiden Sie, wo der Amp physisch platziert werden soll — er kann eigenständig eing
-
esetzt oder in ein standard 19” Rack montiert werden, in dem er nur 2 HE benötigt. Achten Sie bei
einer Montage darauf, dass Vorder- und Rückseite nicht blockiert sind und eine gute Belüftung
um das gesamte Gerät herum möglich ist. (Wenn mehrere Amps in einem Rack betrieben werden,
sollten Sie dazwischen 1 HE freilassen).
2. Stellen Sie den rückseitigen Bridge/ Stereo / Parallel-Schalter wunschgemäß ein (weitere Details
im Abschnitt “Gebrückte und parallele Modi” auf Seite 8 dieses Handbuchs).
3. Schließen Sie die Boxen über die rückseitigen Bananen-, 1/4"- oder Speakon™ -Anschlüsse an.
Schalten Sie einen Amp nie ohne angeschlossene Boxen ein. Im Stereo- oder Parallel-Modus kön
-
nen Sie Boxen mit einer Impedanz von mindestens 2 Ohm (also 2 Ohm oder mehr) verwenden.
Im Bridged-Modus müssen Sie allerdings 4-Ohm oder 8-Ohm Boxen benutzen. Schließen Sie die
Boxen korrekt an. Im Stereo- oder Parallel-Modus muss das rote (+) Terminal mit dem positiven
Eingang der Box und das schwarze (Erde) Terminal mit dem negativen Eingang der Box verbunden
werden. Weitere Details über den Bridged-Modus finden Sie auf Seite 8 und umfassende An-
schluss-Anleitungen für Boxen auf den Seiten 9 - 10 dieses Handbuchs.
4. Stellen Sie dann die Eingangssignal-Verbindungen mit den rückseitigen Kombi-Eingängen her.
(Benutzen Sie im Bridged- oder Parallel-Modus der SX-Serie nur den Channel 1-Eingang — weitere
Details auf Seite 8). Wenn Ihr Mischer oder Crossover-Netzwerk über symmetrische Ausgänge ver
-
fügt, sollten Sie 3-adrige Kabel und Anschlüsse verwenden. (Asymmetrische 2-adrige Stecker kön-
nen zwar auch an die Kombi-Eingänge angeschlossen werden, aber mit symmetrischen Leitungen
können Sie die Signalqualität verbessern und die Einstreuung externer Stör- und Brummgeräusche
verringern).
5. Drehen Sie auf der Vorderseite der SX-Serie beide Channel Input-Regler ganz nach links (“MIN”).
Verbinden Sie dann das mitgelieferte, besonders dicke, 3-polige “IEC” Kabel mit dem rückseitigen
IEC-Anschluss und einer geerdeten AC-Steckdose.
Dank der in die SX-Serie integrierten Relais-Schutzschaltung können Sie den Amp sogar an die glei
-
che Mehrfach-Steckdose wie andere Audio-Geräte (z. B. Mischpulte) anschließen. Sie können dann
alle Geräte gleichzeitig mit dem Ein-/Aus-Schalter der Mehrfach-Steckdose einschalten, ohne dass
angeschlossene Boxen durch "Knackgeräusche" beschädigt werden.
6. Drücken Sie den vorderseitigen Power-Schalter, um die SX-Serie einzuschalten. Die Power LED
und die Protection LED leuchten. Nach etwa 5 Sekunden erlischt die Protection LED (begleitet von
einem deutlichen Klicken).
7. Speisen Sie in die SX-Serie ein Signal mit etwa +4dBu ein. (Wenn das Signal von einem Mischer
stammt, fahren Sie die Output-Anzeigen auf etwa 0 VU hoch. Drehen Sie die Channel Input-Regler
bei anliegendem Signal langsam auf, bis der gewünschte Signalpegel erreicht ist. Die SIGNAL- und
PEAK LED-Anzeigen neben den Channel Input-Reglern geben die Dauer-Ausgangsleistung der SX-
Serie an, während das Signal weitergeleitet wird. Den besten Geräuschspannungsabstand erhalten
Sie normalerweise, wenn die Channel Input-Regler etwa auf Maximum stehen (ganz nach rechts,
“MAX”) und die PEAK-Segmente gelegentlich (aber nicht häufig) bei Spitzenpegeln leuchten. Bei
einem Mischer mit Master Output-Pegelregler (manchmal auch “Control Room-Pegel” genannt)
können Sie das Signal nach Bedarf bedämpfen, um den gewünschten Boxenpegel zu erzielen.
HINWEIS: Wenn Sie den SX Amp mit hohen Leistungspegeln über längere Zeit in Festinstallationen
betreiben, sollten Sie die Betriebsspannung auf 220 Volt umschalten. Ein lizensierter und versicherter
Elektriker und/oder Techniker sollte diese Modifikation ausführen.
Sollten Sie bei der Einrichtung oder dem Einsatz Ihrer SX-Serie auf Schwierigkeiten stoßen, setzen
Sie sich mit Ihrem Samson-Fachhändler in Verbindung. Bei Kauf in den USA können Sie den Sam
-
son Technical Support (1-800-372-6766) zwischen 9 und 17 Uhr PM EST anrufen.
