A continuación, se indican los componentes principales de la máquina:
Este capítulo incluye:
• Descripción general de la impresora
• Descripción general del panel de control
• Presentación de la pantalla táctil y los botones útiles
• Descripción del LED Estado
• Descripción general de los menús
• Software suministrado
• Características del controlador de la impresora
z

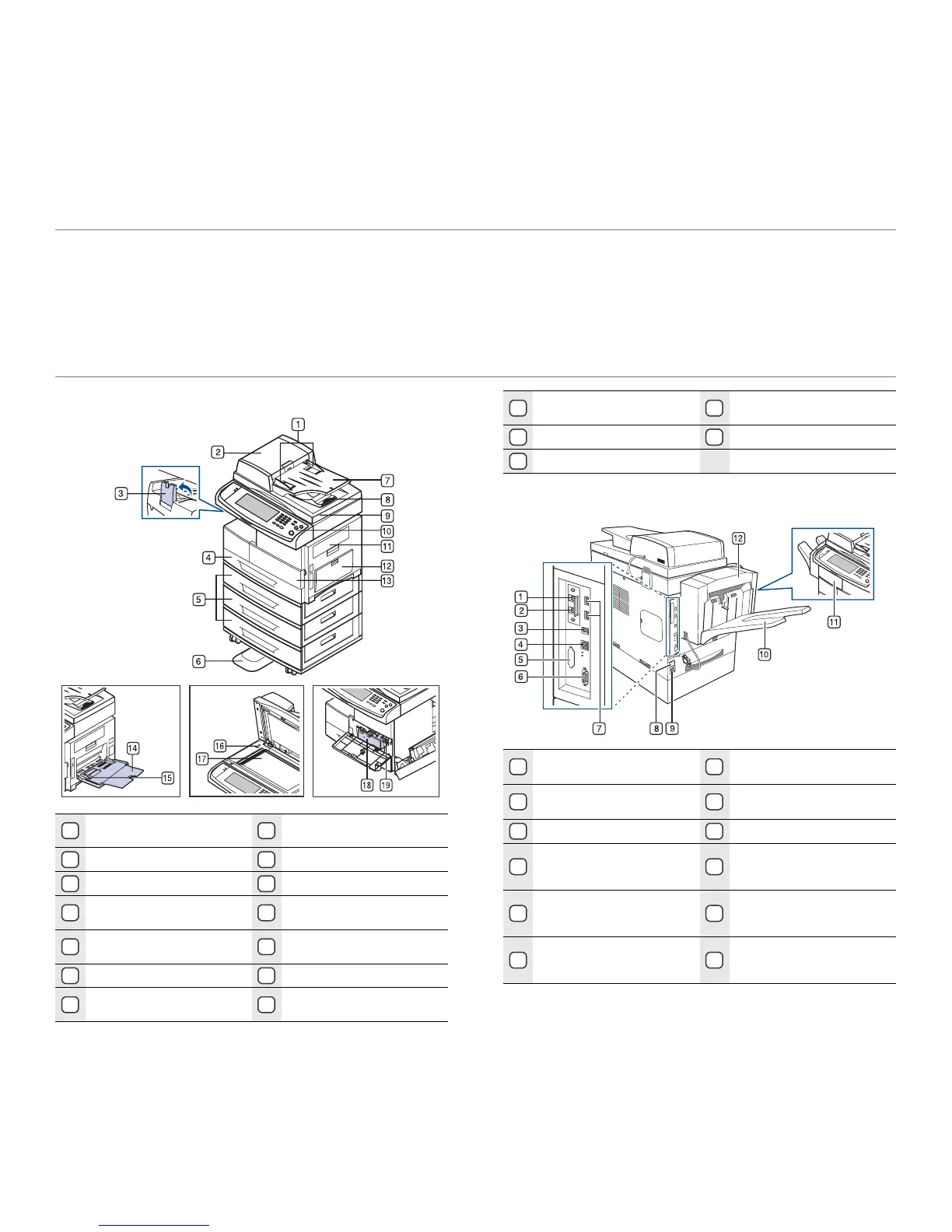

Descripción general de la impresora
Vista frontal
Vista posterior
1
Guías de ancho de
documentos del DADF
11
Cubierta lateral
2
Cubierta del DADF
12
Bandeja multiusos
3
Soporte de salida
13
Cubierta frontal
4
Bandeja 1
14
Extensión de la bandeja
multiusos
5
Bandeja opcional
a
15
Guías de ancho de papel de
la bandeja multiusos
6 Soporte
a
16
Interruptor del escáner
7
Bandeja de entrada de
documentos del DADF
17
Cristal del escáner
8
Bandeja de salida de
documentos del DADF
18
Cartucho de tóner
9
Tapa del escáner
19
Unidad de imágenes
10
Panel de control
a.El símbolo
a
indica que el dispositivo es opcional.
1
Toma de teléfono auxiliar
(EXT)
a
a.El símbolo
a
indica que el dispositivo es opcional.
7
puerto de memoria USB
2
Toma de línea telefónica
(LÍNEA)
a
8
Interruptor de alimentación
3
Puerto USB
9
Toma de alimentación
4
Puerto de red
10
Bandeja de salida de la
unidad de acabado
(apiladora y grapadora)
a
5
Conector para FDI (Interfaz
de dispositivo externo
a
)
11
Cubierta de la unidad de
acabado (apiladora y
grapadora)
a
6
Conexión de 15 clavijas
para la unidad de acabado
(apiladora y grapadora)
a
12
Unidad de acabado
(apiladora y grapadora)
a
