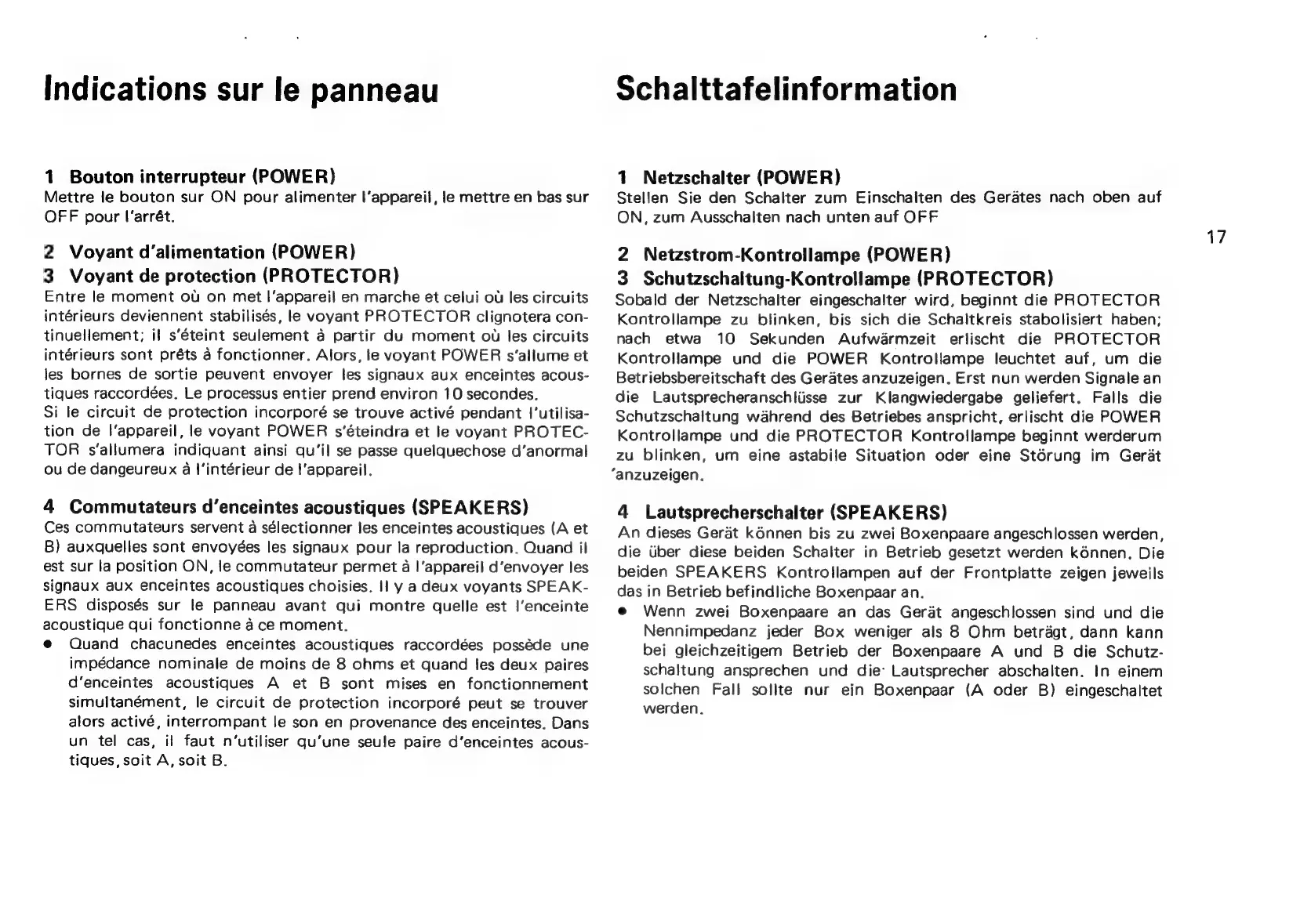

Indications
sur
le
panneau
1
Bouton
interrupteur
(POWER)
Mettre
le
bouton
sur
ON
pour
alimenter
l'appareil,
le
mettre
en
bas
sur
OFF
pour
l’arrét.
2
Voyant
d’alimentation
(POWER)
3
Voyant
de
protection
(PROTECTOR)
Entre
le
moment
ot:
on
met
I’apparei!
en
marche
et
celui
o&
les
circuits
intérieurs
deviennent
stabilisés,
le
voyant
PROTECTOR
clignotera
con-
tinuellement;
if
s‘éteint
seulement
a
partir
du
moment
ow
les
circuits
intérieurs
sont
préts
a
fonctionner.
Alors,
le
voyant
POWER
s’‘allume
et
les
bornes
de
sortie
peuvent
envoyer
les
signaux
aux
enceintes
acous-
tiques
raccordées.
Le
processus
entier
prend
environ
10
secondes.
Si
le
circuit
de
protection
incorporé
se
trouve
activé
pendant
|‘utilisa-
tion
de
l’appareil,
le
voyant
POWER
s’éteindra
et
le
voyant
PROTEC-
TOR
s’‘allumera
indiquant
ainsi
qu’il
se
passe
quelquechose
d’anormal
ou
de
dangeureux
a
I‘intérieur
de
l'appareil.
4
Commutateurs
d’enceintes
acoustiques
(SPEAKERS)
Ces
commutateurs
servent
a
sélectionner
les
enceintes
acoustiques
(A
et
B)
auxquelles
sont
envoyées
les
signaux
pour
la
reproduction.
Quand
il
est
sur
la
position
ON,
le
commutateur
permet
a
|‘appareil
d’envoyer
les
signaux
aux
enceintes
acoustiques
choisies.
Il
y
a
deux
voyants
SPEAK-
ERS
disposés
sur
le
panneau
avant
qui
montre
quelle
est
l’enceinte
acoustique
qui
fonctionne
a
ce
moment.
@
Quand
chacunedes
enceintes
acoustiques
raccordées
posséde
une
impédance
nominale
de
moins
de
8
ohms
et
quand
Jes
deux
paires
d’enceintes
acoustiques
A
et
B
sont
mises
en
fonctionnement
simultanément,
le
circuit
de
protection
incorporé
peut
se
trouver
alors
activé,
interrompant
le
son
en
provenance
des
enceintes.
Dans
un
tel
cas,
if
faut
n’utiliser
qu’une
seule
paire
d’enceintes
acous-
tiques,
soit
A,
soit
B.
,
Schalttafelinformation
1
Netzschalter
(POWER)
Stellen
Sie
den
Schalter
zum
Ejinschaiten
des
Gerates
nach
oben
auf
ON,
zum
Ausschaiten
nach
unten
auf
OFF
2
Netzstrom-Kontrollampe
(POWER)
3
Schutzschaltung-Kontrollampe
(PROTECTOR)
Sobald
der
Netzschalter
eingeschalter
wird,
beginnt
die
PROTECTOR
Kontrollampe
zu
blinken,
bis
sich
die
Schaltkreis
stabolisiert
haben;
nach
etwa
10
Sekunden
Aufwarmzeit
erlischt
die
PROTECTOR
Kontrollampe
und
die
POWER
Kontrollampe
leuchtet
auf,
um
die
Betriebsbereitschaft
des
Gerates
anzuzeigen.
Erst
nun
werden
Signale
an
die
Lautsprecheranschliisse
zur
Klangwiedergabe
geliefert.
Falls
die
Schutzschaltung
wahrend
des
Betriebes
anspricht,
erlischt
die
POWER
Kontrollampe
und
die
PROTECTOR
Kontrollampe
beginnt
werderum
zu
blinken,
um
eine
astabile
Situation
oder
eine
Stérung
im
Gerat
anzuzeigen.
4
Lautsprecherschalter
(SPEAKERS)
An
dieses
Gerat
k6nnen
bis
zu
zwei
Boxenpaare
angeschlossen
werden,
die
Uber
diese
beiden
Schalter
in
Betrieb
gesetzt
werden
kénnen.
Die
beiden
SPEAKERS
Kontrollampen
auf
der
Frontplatte
zeigen
jeweils
das
in
Betrieb
befindliche
Boxenpaar
an.
@
Wenn
zwei
Boxenpaare
an
das
Gerat
angeschlossen
sind
und
die
Nennimpedanz
jeder
Box
weniger
als
8
Ohm
betraégt,
dann
kann
bei
gleichzeitigem
Betrieb
der
Boxenpaare
A
und
B
die
Schutz-
schaltung
ansprechen
und
die:
Lautsprecher
abschalten.
In
einem
solchen
Fall
sollte
nur
ein
Boxenpaar
(A
oder
B)
eingeschaltet
werden.
17
