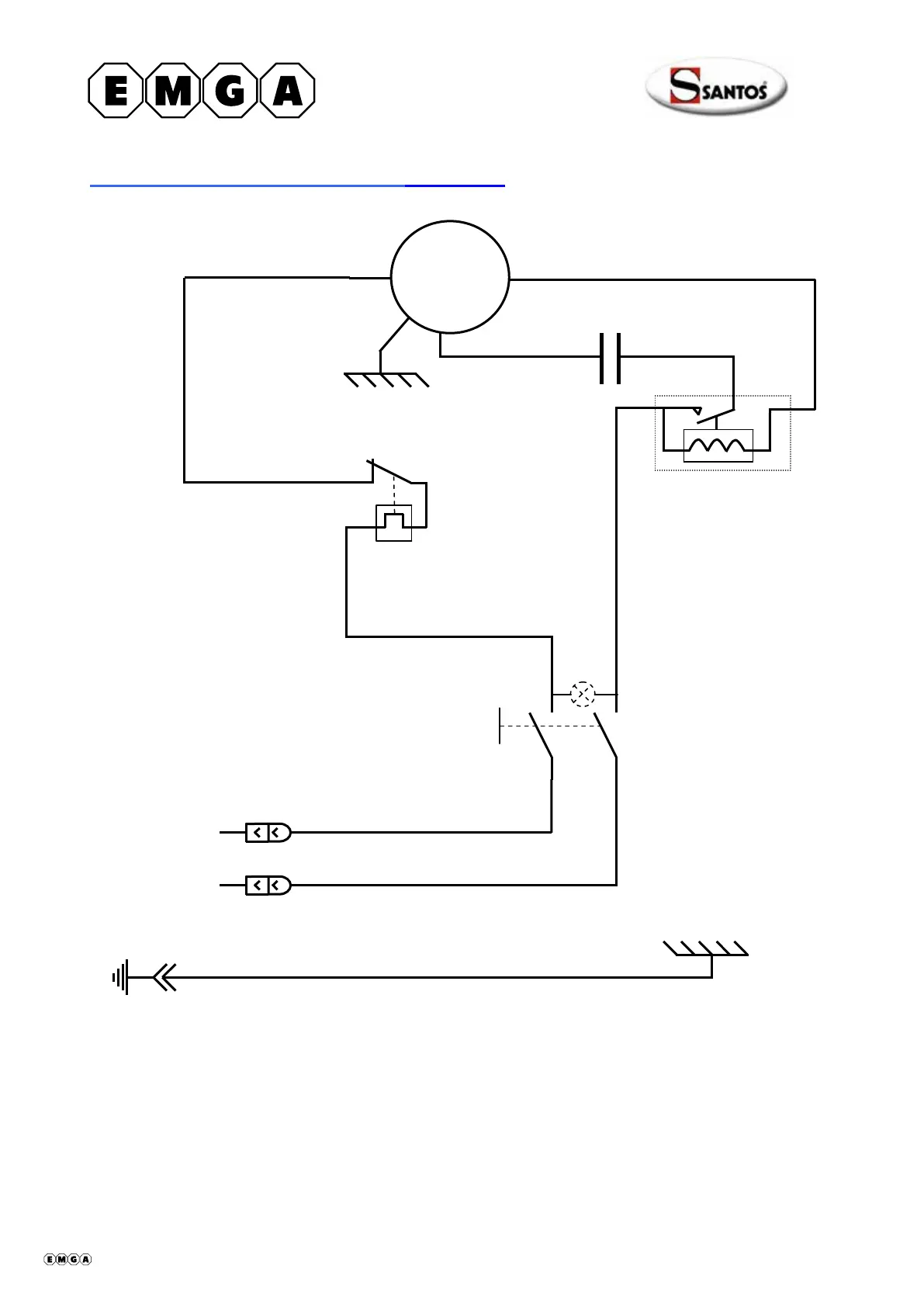

Schéma électrique 220-240V 50Hz Modèle n°4
4
3
2
Relais de
démarrage
Marron
M
Noir
Blanc
~
Marche/Arrêt
Blanc
Condensateur
Blanc
Blanc
Blanc
Protecteur de
sur-intensité
Blanc
Vert/Jaune
