- 7 -
*
*
*
*
*
TM01
TM02
TM03
TM04
TM05
TM06
*
*

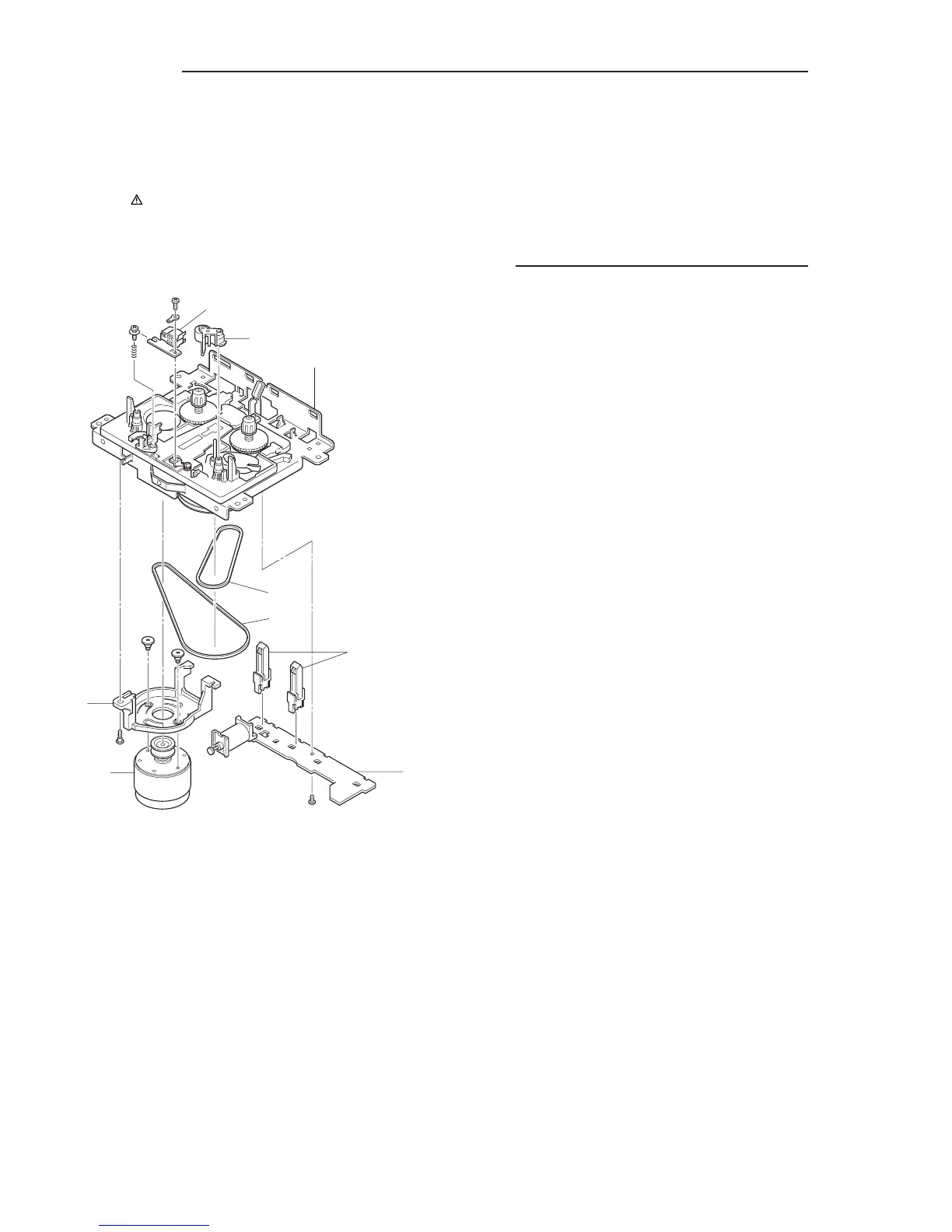

EXPLODED VIEW & PARTS LIST (TAPE MECHANISM)
N.S.P : Not supplied as service parts.
*
PARTS LIST
SWITCH P.W.BOARD ASSY
REF.NO. PART NO. DESCRIPTION
75 614 328 0446 ASSY,SWITCH (Only Initial)
CN410 614 310 2731 PLUG,2P
or 645 004 2881 PLUG,2P
CN411 614 020 1215 SOCKET,2P
CN412 614 322 2262 ASSY,WIRE
S4100 645 052 2772 SWITCH,PUSH 2P-2TX2
TAPE MECHANISM
REF.NO. PART NO. DESCRIPTION
614 320 4213 ASSY,MECHA,TM-DA280TN-SH
TM01 645 052 2888 RP HEAD C-9142-BD-1025
TM02 645 010 9447 PINCH ROLLER(F) ASSY
TM03 645 045 1959 RF BELT
TM04 645 052 4158 MAIN BELT
TM05 645 045 2048 DETECT SWITCH MXS01190
TM06 645 052 2864 ASSY,MOTOR
