30
|
DE

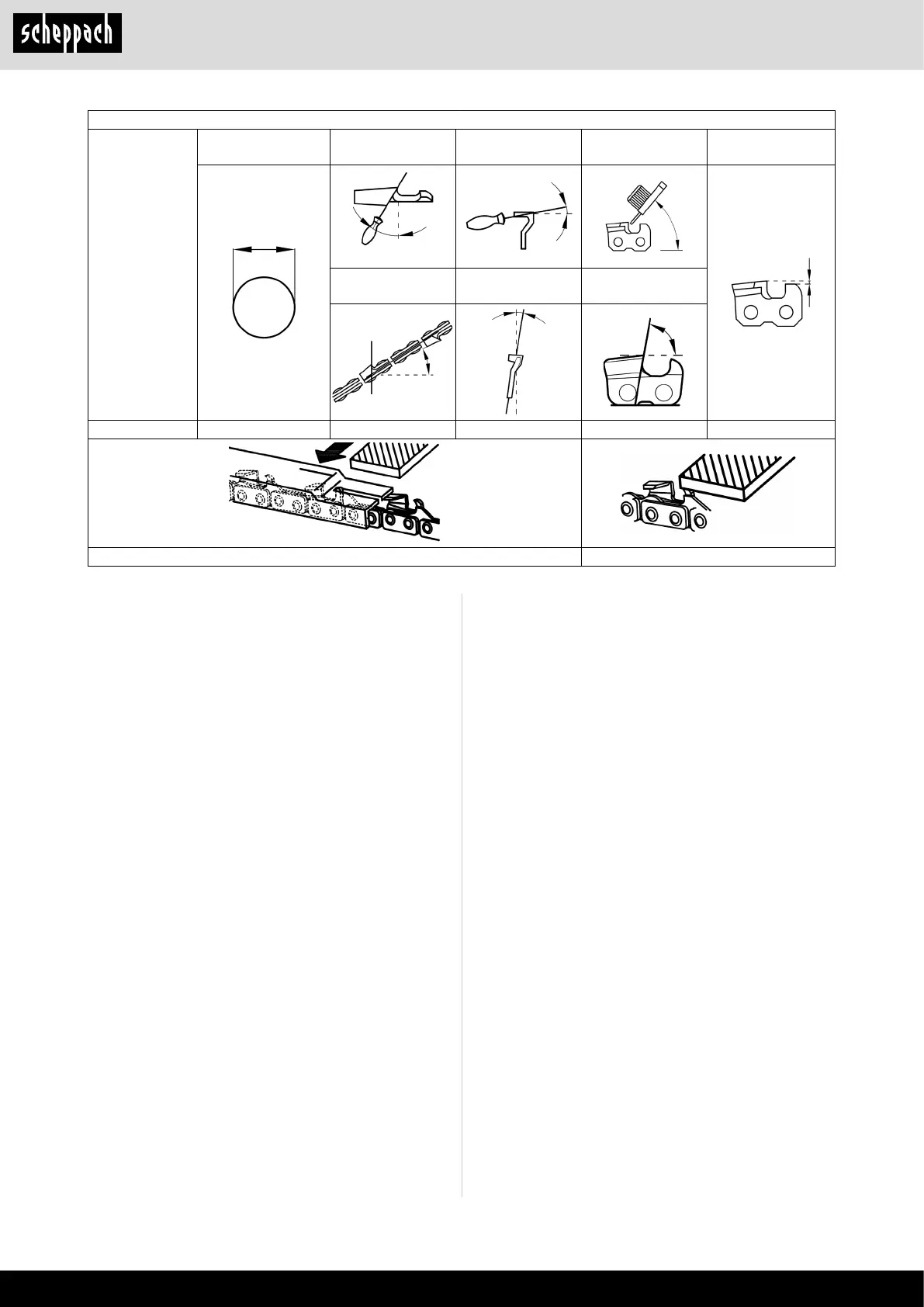

Anleitung zum Schärfen einer Sägekette:
Sägekettentyp
Feilendurchmesser Oberer Winkel Unterer Winkel
Oberer Neigungs-
winkel (55°)
Standard Tiefen-
maß
Einspann- Rotati-
onswinkel
Einspann- Nei-
gungswinkel
Seitenwinkel
91P ca. 4,0 mm 30° 0° 80° 0,64 mm
Tiefenanschlag Feile
Kettenradinnenraum reinigen, Schutzhülse des
Kettenfängers prüfen und austauschen
ACHTUNG!: Bei allen Arbeiten an Sägeschie-
ne und Sägekette unbedingt Motor ausschalten,
Kerzenstecker ziehen (siehe „Zündkerze aus-
wechseln“) und Schutzhandschuhe tragen!
ACHTUNG!: Motorsäge darf erst nach komplet-
tem Zusammenbau und Prüfung gestartet wer-
den!
Kettenradschutz (17) abnehmen und Innenraum mit
einem Pinsel oder Bürste reinigen.
Sägekette (1) und Sägeschiene (2) abnehmen.
HINWEIS:
Darauf achten, dass keine Rückstände in der Ölfüh-
rungsnut (K) und am Kettenspanner (D) bleiben.
Montage von Sägeschiene, Sägekette und Ketten-
radschutz, siehe Kapitel 7.
Schutzhülse des Kettenfängers (Abb. 20):
Schutzhülse des Kettenfängers (20) auf sichtbare
Beschädigungen prüfen und ggf. austauschen.
Befestigungsschraube (M) unter zu Hilfenahme des
Schraubenziehers am Montagewerkzeug (23) entge-
gen dem Uhrzeigersinn lösen und Schutzhülse ent-
nehmen. Anschließend neue Schutzhülse befesti-
gen.
Sägeschiene reinigen, Umlenkstern nachschmie-
ren Abb. 21
ACHTUNG!: Unbedingt Schutzhandschuhe tra-
gen!
Die Laufächen der Sägeschiene sind regelmäßig
auf Beschädigungen zu überprüfen und mit geeigne-
tem Werkzeug zu reinigen.
Bei intensiver Nutzung der Motorsäge ist ein regel-
mäßiges Nachschmieren (1x wöchentlich) des La-
gers des Umlenksterns (G) notwendig. Die 2 mm gro-
ße Bohrung an der Sägeschienenspitze (H) vor dem
Nachschmieren sorgfältig reinigen und geringe Men-
ge Mehrzweckfett einpressen. Mehrzweckfett und
Fettpresse sind im Fachhandel erhältlich.
Neue Sägekette
ACHTUNG!: Nur für diese Säge zugelassene Ketten
und Schienen verwenden.
Vor dem Auegen einer neuen Sägekette (1) muss
der Zustand des Kettenrades (E) überprüft werden.
Abb. 22
ACHTUNG!: Eingelaufene Kettenräder führen zu Be-
schädigungen an einer neuen Sägekette und müssen
unbedingt erneuert werden.
Kupplungstrommel mit Kettenrad auswechseln
Der Austausch der Kupplungstrommel mit Kettenrad
muss von einem Fachbetrieb vorgenommen werden.
