78
|
FR

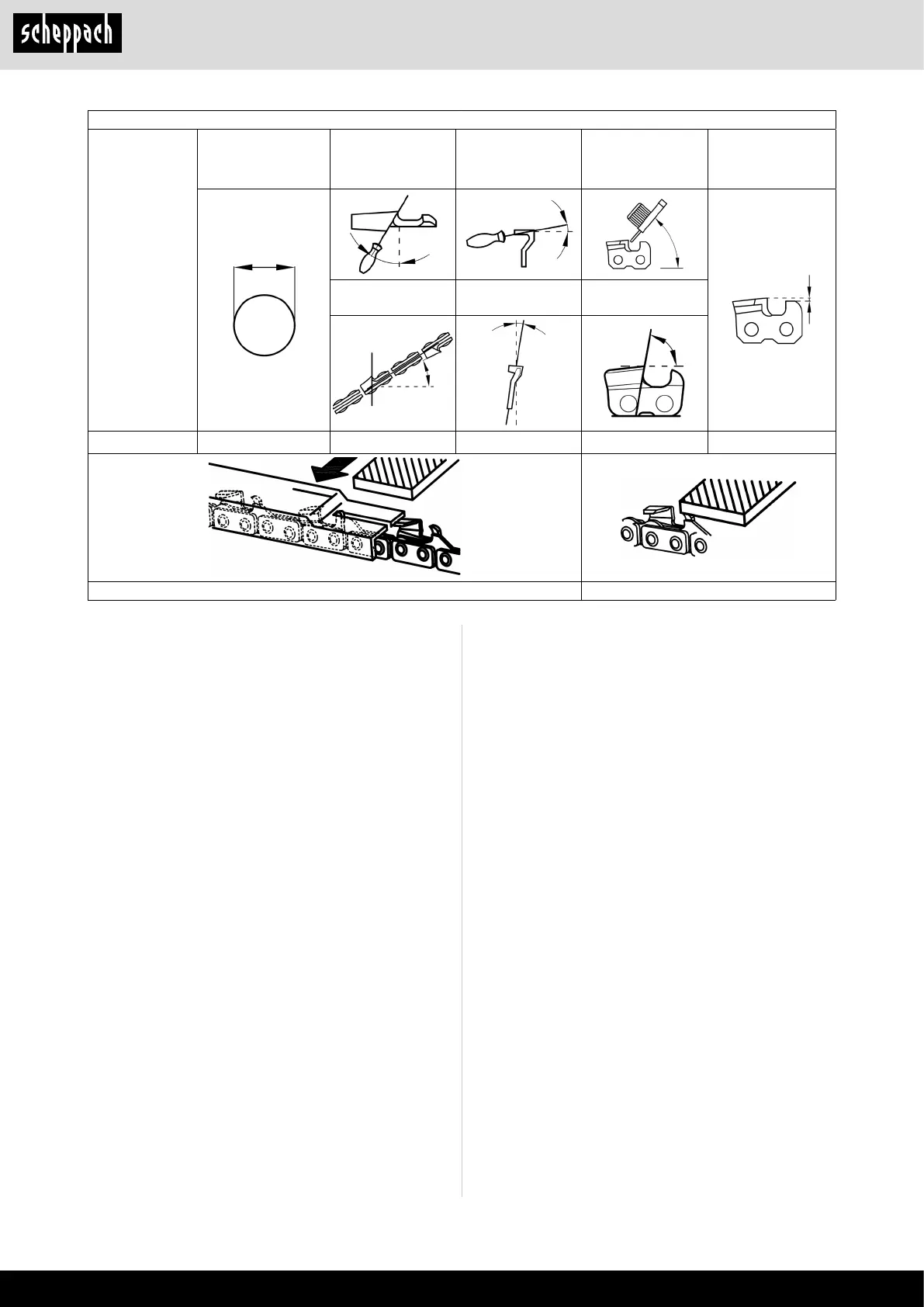

Instructions d'affûtage d'une chaîne de tronçonneuse:
Type de chaîne
de tronçon-
neuse
Diamètre de lime Angle supérieur Angle inférieur
Angle d'inclinai-
son supérieur
(55°)
Mesure de profon-
deur standard
Angle de rotation
de serrage
Angle d'inclinai-
son de serrage
Angle latéral
91P env. 4,0 mm 30° 0° 80° 0,64 mm
Butée de profondeur Lime
Nettoyez l‘intérieur de la roue de chaîne, vériez
le manchon de protection de l‘attrape-chaîne et
au besoin remplacez-le
ATTENTION!: Avant d‘intervenir sur le guide et la
chaîne de la tronçonneuse, arrêtez impérative-
ment le moteur, retirez la cosse de bougie (voir
Remplacement des bougies d‘allumage) et por-
tez des gants de protection!
ATTENTION!: La tronçonneuse ne doit être dé-
marrée qu‘après assemblage complet et contrôle!
Retirez le carter d’entraînement de chaîne (17) et net-
toyez l‘intérieur à l‘aide d‘un pinceau ou d‘une brosse.
Retirer la chaîne de tronçonneuse (1) et le guide (2).
REMARQUE:
Veillez à ce qu‘il ne reste plus de résidus dans la
rainure de guidage d‘huile (K) et sur le tendeur de
chaîne (D).
Pour en savoir plus sur le montage du guide, de la
chaîne de tronçonneuse et du garde-chaîne, voir le
chapitre 7.
Manchon de protection de l‘attrape-chaîne
(g. 20) :
Contrôlez l‘endommagement visible du manchon de
protection de l‘attrape-chaîne (20) et remplacez-le au
besoin
Desserrez dans le sens inverse des aiguilles d‘une
montre la vis de xation (M) en vous aidant du tourne-
vis de l‘outil de montage (23) et retirez le manchon
de protection. Fixez ensuite le nouveau manchon de
protection.
Nettoyage du guide, lubrication du pignon de
renvoi (g. 21)
ATTENTION!: Portez impérativement des gants
de protection!
Vériez régulièrement l’état des surfaces de roule-
ment du guide et nettoyez-les avec un outil adapté.
En cas d‘utilisation intensive de la tronçonneuse, il est
nécessaire de renouveler régulièrement le graissage
(1 fois par semaine) du palier du pignon de renvoi (G).
Nettoyez soigneusement l‘alésage de 2 mm situé à la
pointe du guide (H) avant de graisser de nouveau et
pressez-y une faible quantité de graisse universelle.
La graisse universelle et la presse à graisse sont dis-
ponibles auprès des revendeurs spécialisés.
Chaîne de tronçonneuse neuve
ATTENTION!: Utilisez uniquement des chaînes et
guides agréés pour cette tronçonneuse.
Avant de mettre une chaîne de tronçonneuse neuve
en place (1), vériez l‘état du pignon de chaîne (E).
Fig. 22
