m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
sto󰀨beuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
9. Montage
Drechselbank montieren (Abb. 2)
1. Schieben Sie die Werkzeugauage (2) auf die
Schiene mit Motoreinheit (3a).
2. Schieben Sie den Reitstock (5) zur Werkzeug-
auage (2) auf die Schiene mit Motoreinheit (3a).
Prüfen Sie durch Ziehen nach oben, ob Reitstock
(5) und Werkzeugauage (2) korrekt eingescho-
ben sind.
3. Stecken Sie die Schiene mit Motoreinheit (3a) und
die Schiene (3b) ohne Motoreinheit zusammen.
4. Verschrauben Sie die beiden Schienen mit den
drei Schrauben mit Spann- und Unterlegscheibe
(17) mit Hilfe des Innensechskantschlüssel (12).
Hinweis:
Ist das Verschieben der Werkzeugauage (2),
bzw. des Reitstocks (5) schwergängig, stellen
Sie die Mutter an der Unterseite mit einem Gabel-
schlüssel oder einer Ratsche (SW 19) nach.
Drechselbank aufstellen (Abb. 1)
1. Stellen Sie die Drechselbank auf einen festen
Untergrund.
2. Verschrauben Sie die Drechselbank mit dem Un-
tergrund. Nutzen Sie hierzu jeweils die zwei Bohr-
löcher in den drei Füßen (7).
3. Sie können hierfür die mitgelieferten Sechskant-
schrauben (18) verwenden.
4. Stecken Sie die Unterlegscheibe und die Spann-
scheibe auf die Sechskantschraube (18) auf. Sie-
he Bild 1.
5. Verschrauben Sie die Drechselbank mit dem Un-
tergrund mit Hilfe der Sechskantschraube, Unter-
legscheibe, Spannscheibe und Mutter (18).
Werkstückaufnahmen montieren/wechseln
(Abb. 3)
m ACHTUNG!
Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker.
4-Zack-Körnerspitze montieren
1. Lösen Sie ggf. die Planscheibe (13). Halten Sie
hierfür die Antriebswelle (19) mit dem Gabel-
schlüssel (16) fest und drehen Sie die Planschei-
be (13) von der Antriebswelle (19) ab.
2. Halten Sie die Antriebswelle (19) mit dem Gabel-
schlüssel (16) fest.
3. Drehen Sie die 4-Zack-Körnerspitze (1) mit Hilfe
des zweiten Gabelschlüssels (16) auf der An-
triebswelle fest.
Zum Drechseln von z. B. Schalen oder Töpfen muss
die Planscheibe (13) anstelle der 4-Zack-Körnerspit-
ze (1) verwendet werden.
Planscheibe montieren
1. Lösen Sie ggf. die 4-Zack-Körnerspitze (1). Set-
zen Sie hierfür die beiden Gabelschlüssel (16) an
der Antriebswelle (19) und an der 4-Zack-Körner-
spitze (1) an und drehen Sie die 4-Zack- Körner-
spitze (1) ab.
2. Halten Sie die Antriebswelle (19) mit dem Gabel-
schlüssel (16) fest.
3. Drehen Sie die Planscheibe (13) auf die Antriebs-
welle (19).
10. Betrieb
Drehzahl wählen (Abb. 4)
m ACHTUNG!
Der Netzstecker darf beim Einstellen der Dreh-
zahl nicht eingesteckt sein.
Wahl der richtigen Drehzahl:
• Wählen Sie bei neuen Werkstücken zunächst eine
kleine Drehzahl. Steigern Sie die Drehzahl mit zu-
nehmender Wuchtigkeit des Werkstücks.
• Die Wahl der richtigen Drehzahl hängt von mehre-
ren Faktoren ab, z. B. Material, Durchmesser, Län-
ge und Unwucht des Werkstücks. Grundsätzlich
gilt: Wählen Sie bei harten Hölzern, bei unrunden,
langen oder Werkstücken mit großem Durchmes-
ser eine kleine Drehzahl.

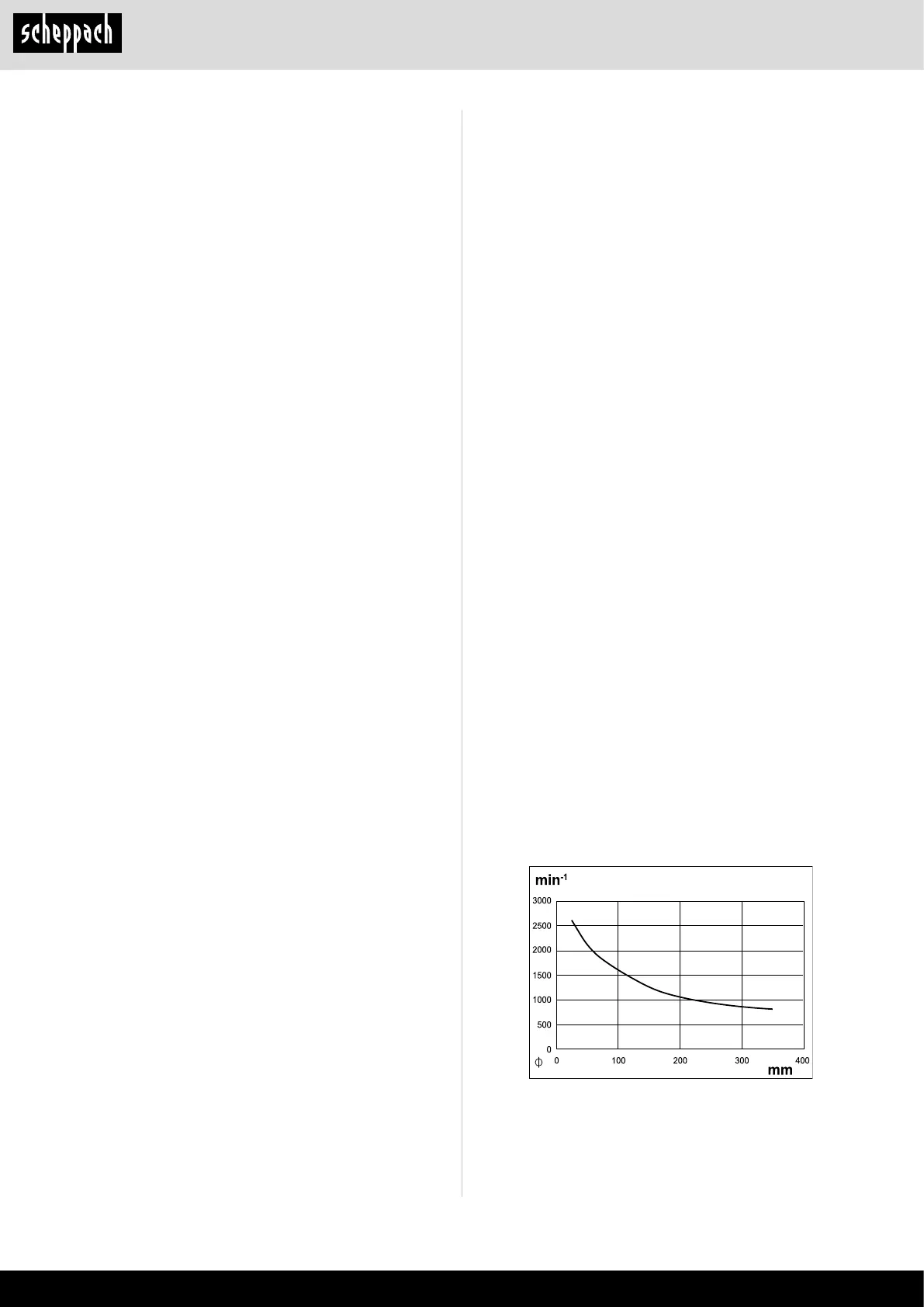

• Orientieren Sie sich bei der Wahl der Drehzahl an
der Tabelle:
Auf der x-Achse ist der Werkstückdurchmesser an-
gegeben. Auf der y- Achse wird die Drehzahl abge-
lesen. Gehen Sie beim Durchmesser des Werkstücks
senkrecht nach oben und lesen Sie die Drehzahl an
der die gedachte senkrechte Linie die Kurve tri󰀨t.

Scheppach DM1100T Specifications

General

Type	-
Purpose	Woodworking
PC connected	No
Product color	Black, Blue, Grey
Number of speeds	4
Lathe bed material	Steel
Rotational speed (max)	2600 RPM
Rotational speed (min)	890 RPM
Distance between centers	1000 mm
Motor power	400 W
AC input voltage	230 - 240 V
AC input frequency	50 Hz

Weight and Dimensions

Depth	1375 mm
Width	250 mm
Height	410 mm
Weight	20000 g
