Scheppach HC54 Translation Of Original Manual

24 international
Betrieb

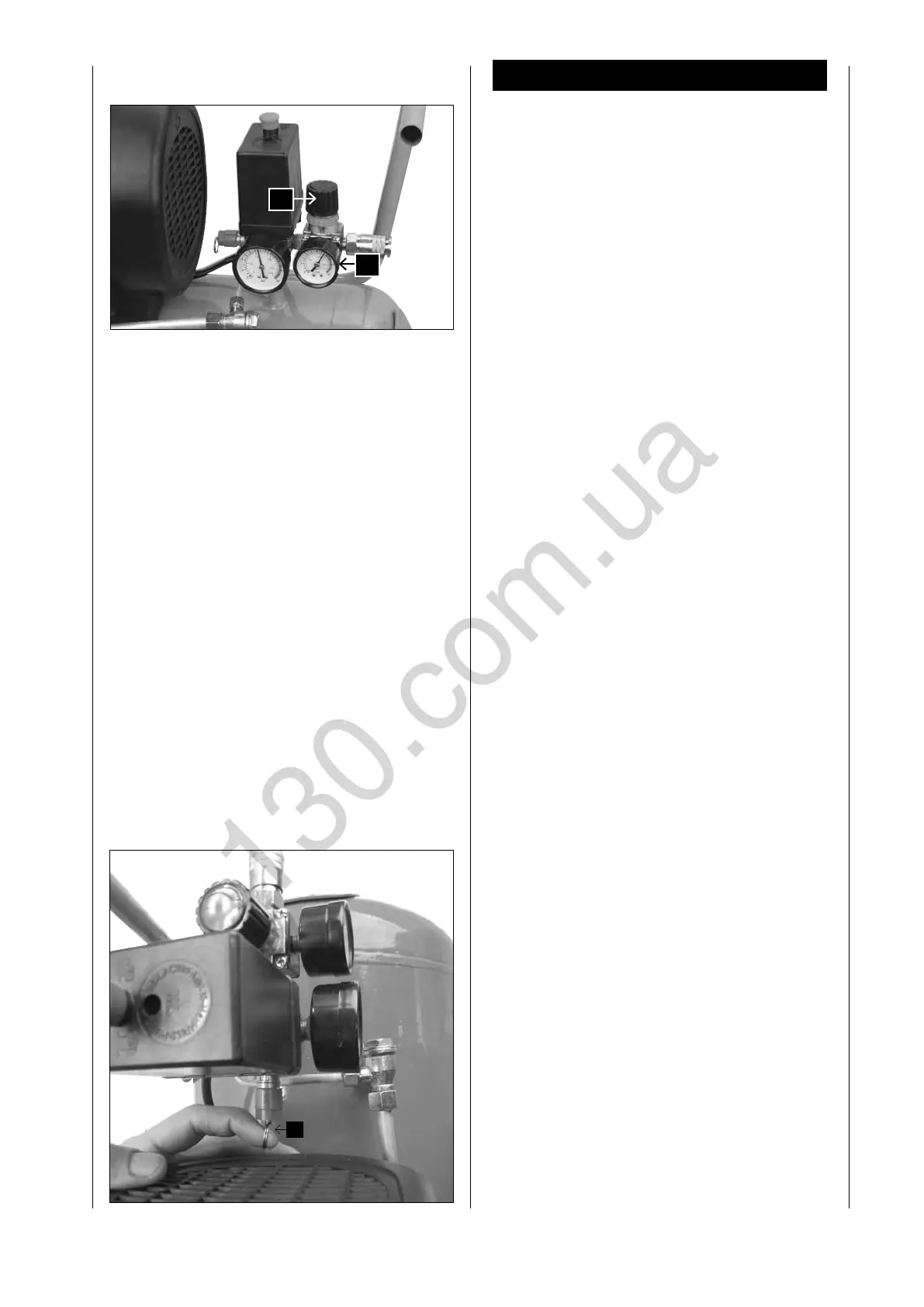

Fig. 7
1 Der Druck im Tank wird durch den Druckschalter un-
ter der Druckschalterabdeckung (2) geregelt. Wenn
der eingestellte Maximaldruck erreicht ist, wird der
Druckschalter aktiviert und der Motor ausgeschaltet.
Der Druck lässt dann nach, so wie die Luft durch das
angeschlossene Werkzeug verbraucht wird, bis der
eingestellte Minimaldruck erreicht ist. Danach schaltet
der Druckschalter den Motor wieder ein. Die Bedie-
nungsperson am Kompressor sollte aufpassen, dass
während des Betriebs unter dem Einuss des auf- und
absteigenden Drucks im Tank der Motor ein- und aus-
schaltet. Der Motor startet ohne jegliche Vorwarnung.
2 Der Maximal- und Minimaldruck wurden im Werk ein-
gestellt. Diese Einstellungen dürfen nicht geändert
werden.
3 Alle Zubehörteile wurden am einstellbaren Auslassven-
til (6) angeschlossen.
4 Der Druck des einstellbaren Auslasses kann, wie am
einstellbaren Auslassdruckmesser (7) gezeigt, durch
Drehen des einstellbaren Knopfes (5) geändert werden.
Achtung: Um den korrekten Ausgang am Ausgangsmes-
ser ablesen zu können, muss Luft durch den Ausgang
ießen.
Das einstellbare Ventil muss justiert und das Messgerät
bei offenem Ventil abgelesen werden, während die Luft
aus dem einstellbaren Ablass durch das Zubehör ießt.
Um den Luftdruck zu erhöhen, drehen Sie das Ventil im
Uhrzeigersinn. Um den Luftdruck zu verringern, drehen
Sie das Ventil entgegen dem Uhrzeigersinn.
Achtung: Wenn Sie während der Einstellungen keine
Luft ießen lassen, erhalten Sie eine falsche Anzeige. Für
eine korrekte Anzeige muss Luft ießen.
5 Wenn Sie Ihre Arbeit beendet haben, oder wenn Sie
den Kompressor unbeaufsichtigt lassen, schalten Sie
das Gerät wie folgt aus:
• Drücken Sie den EIN/AUS-Schalter (3) nieder.
• Warten Sie, bis die Druckluft über das Ablassventil un-
ter der Schalterabdeckung (2) abgebaut ist.
Achtung: Wenn Sie den Knopf nach unten drücken, soll-
ten Sie einen kurzen Luftabgang hören (ungefähr ½ Se-
kunde).
Fig. 8
• Schalten Sie die Maschine aus und ziehen Sie den
Netzstecker.
• Ziehen Sie den Ring am Sicherheitsventil (8), um si-
cher zu gehen, dass die Druckluft aus dem Tank entwi-
chen ist, oder öffnen Sie den Ablasshahn des Tankes,
um den Druck entweichen zu lassen.
Fig. 7
5
7
Fig. 8
8
Autogoods “130”
130.com.ua

Scheppach HC54 Specifications

General

Handle(s)	Yes
Product color	Black, Blue
Housing material	-
Number of wheels	2 wheel(s)
Intake capacity	- l/min
Air tank capacity	50 L
Maximum operating pressure	8 bar
Motor power	1500 W
Power source	AC
AC input voltage	50 V
Operating voltage	230 V

Weight and Dimensions

Depth	760 mm
Width	330 mm
Height	650 mm
Weight	33150 g
