Scheppach SD1600

16

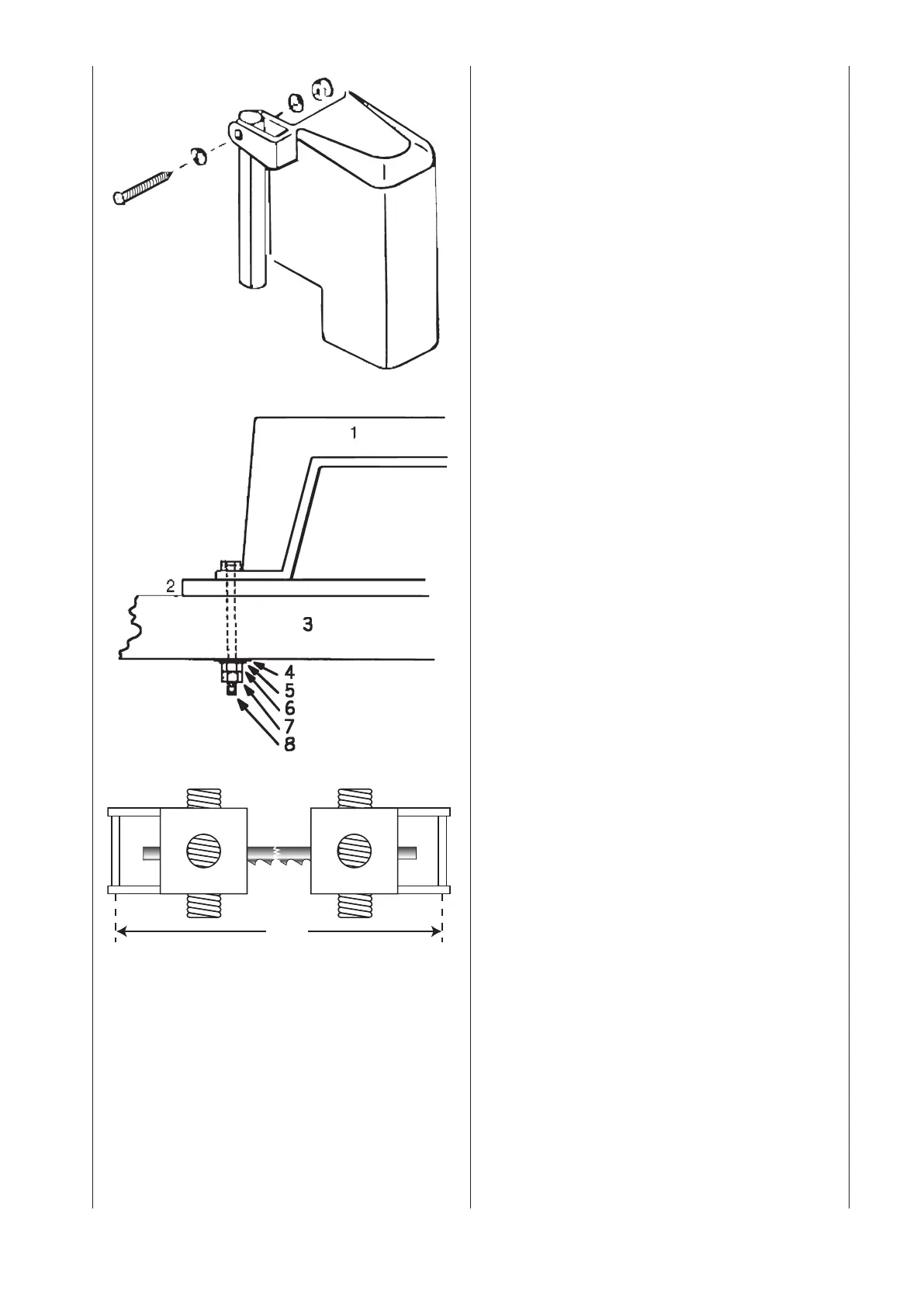

Montage des Blattschutzes, Fig. 4
MontierenSiedenBlattschutzwieinderAbbildungge-
zeigt an den Halter. Sichern Sie die Schraube mit Mutter
undUnterlegscheibe.
• HebenSiedieSägeanRahmenundSockelanundstel
l en Sie sie auf den Werktisch.
• Machen Sie sich mit den Bedienungselementen und
Leis tungs merkmalen der Säge vertraut.
Montieren der Säge auf einer Werkbank, Fig. 5
• Zum Aufsetzen der Säge eignet sich eine Werkbank
aus massivem Holz besser als ein schwaches Sperr-
holzgerüst, bei weIchem sich Vibration und Ge räusch-
be las tung störend bemerkbar machen.
• DiezurMontageaufeinerWerkbanknötigenWerkzeuge
und Kleinteile wurden nicht mit der Säge ausgeliefert.
Verwen den Sie jedoch mindestens Ausrüstung folgender
Größe:
1 – Sägekörper
 2–SchaumgummiUnterlage
3 – Werktisch
4 – Flachdichtung
 5–Unterlegscheibe
6 – Sechskantmutter
7 – Kontermutter
8 – Sechskantmuttern
Menge Beschreibung:
4 Sechskantschrauben 6 mm x Länge
 4Flachdichtungen(7mm)
 4Unterlegscheiben(7mm)
 8Sechskantmuttern(6mm)
Setzen Sie die Maschine an die gewünschte Stelle und
markierendasLochbildzurBefestigunganderAua-
gefläche, danach bohren Sie mit 8 mm die Löcher und
setzen die Schrauben ein.
• Eine lärmreduzierende Schaumgummiunterlage wird
eben falls nicht zusammen mit der Säge ausgeliefert,
wir empfehlen aber dringend den Einsatz desselben,
um Vibration und Lärmbelastung gering zu halten.
Ideal grö ße 410 x 210 mm.
Fig. 4
Fig. 5
140 mm
Fig. 6
