46
Para aplicar correctamente la Tabla 7.1, se debe verificar el caudal de aire generado por el compresor de aire comprimido y aplicar la si-
guiente fórmula:
Caudal Mínimo del Secador = (Caudal de Aire Comprimido Generado) x (FTA) x (FTAC) x (FP)
TABLA 7.1 - CORRECCIÓN DE CAUDAL
Temperatura ambiente 10 30 38 40 42 44 46
Factor de corrección (FTA) 0,95 1 1 1,06 1,12 1,17 1,22
Temperatura de aire comprimido 25 35 38 40 44 48 52
Factor de corrección (FTAC) 0,9 0,95 1 1,07 1,22 1,36 1,52
Presión 4 6 7 9 10 11 12
Factor de corrección (FP) 1,07 1,03 1 0,95 0,93 0,91 0,89
Los Secador de Aire - SRS fueron dimensionados conforme la norma ISO-7183, clase B, condiciones ideales de trabajo. El desempeño del
secador debe ser corregido cuando ocurran divergencias de:
- Temperatura Ambiente
Caso la temperatura ambiente sobrepase 38°C, es necesario corregir la pérdida conforme los factores en la Tabla 7.1. Para dimensionar el
Secador de Aire SRS es importante verificar el local de instalación del equipamiento y medir la temperatura en días calurosos, según la región.
- Temperatura de Entrada de Aire Comprimido
En ambientes calurosos, la temperatura del aire comprimido en la entrada del secador tiende a ser muy alta. Para dimensionar correctamen-
te el equipamiento se debe realizar esa medida y aplicar los factores de corrección, conforme Tabla 7.1.
Un método bastante usual para estimar la temperatura de entrada de aire comprimido, es añadiendo de 10 a 15°C a la temperatura am-
biente medida en el local. Esa estimativa es válida únicamente para los Compresores a Tornillo Schulz, pudiendo sobrepasar tales valores,
dependiendo de la instalación. En caso de que la temperatura de entrada de aire comprimido estimada sobrepase 38°C, verifique y aplique
los factores de corrección.
Para Compresores Alternativos de Pistón se debe medir la temperatura directamente en la entrada de aire del secador. Para una efectiva
estimativa, puede ser instalado un termopar en el tubo de entrada de aire, precisamente antes del secador.
- Presión de Aire Comprimido
El Secador de Aire - SRS fue dimensionado para operar en redes con presión mínima de 7 bar, en caso de que la presión mínima de la red
sea diferente, verifique y aplique los factores, conforme Tabla 7.1.
7. DIMENSIONAMIENTO

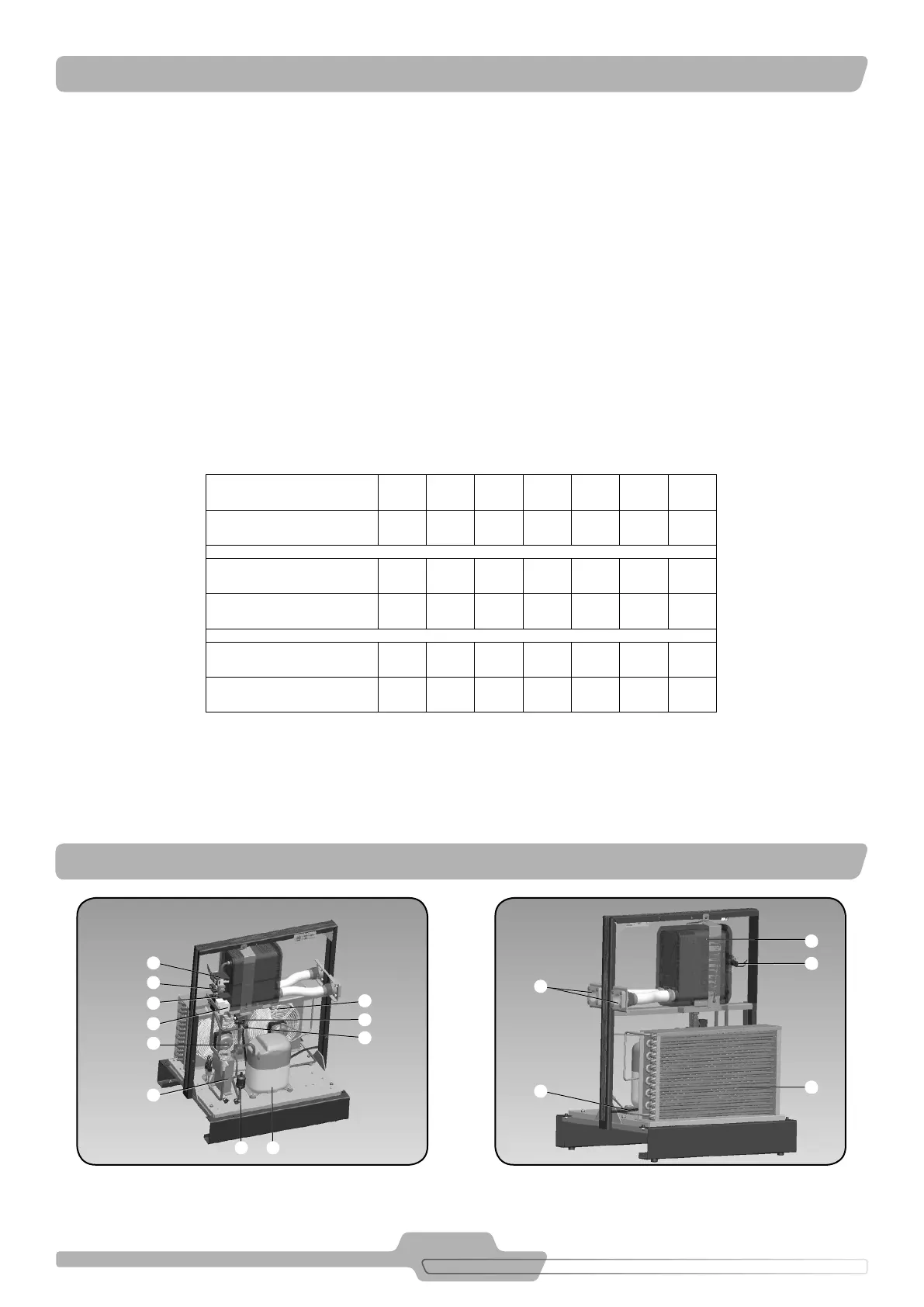

FIGURA 8.2FIGURA 8.1
1
87
2
15
14
1
13
3
17
18
12
9
10
11
6
8. PRINCIPALES COMPONENTES
