1. Interfase electrónica (Lea las instrucciones en el
manual de la Interfase Electrónica)
2. Botón de emergencia
3. Teclas
4. Controlador electrónico secador
5. Display
Verificación de la Tensión de Alimentación y
Temperatura
Acceso a los parámetros
Incremento para parámetros y test de purga
Disminución
AL: a la Alarma de temperatura y/u oscilación de
la tensión
Purg 3 gotas: al Accionamiento de la purga
Man a Purga manual accionada
- : al Límite inferior de temperatura alcanzado (L0)
OK: a Condiciones normales de operación
+: al límite superior de temperatura alcanzado (HI)
. : al Acceso a los menús de programación

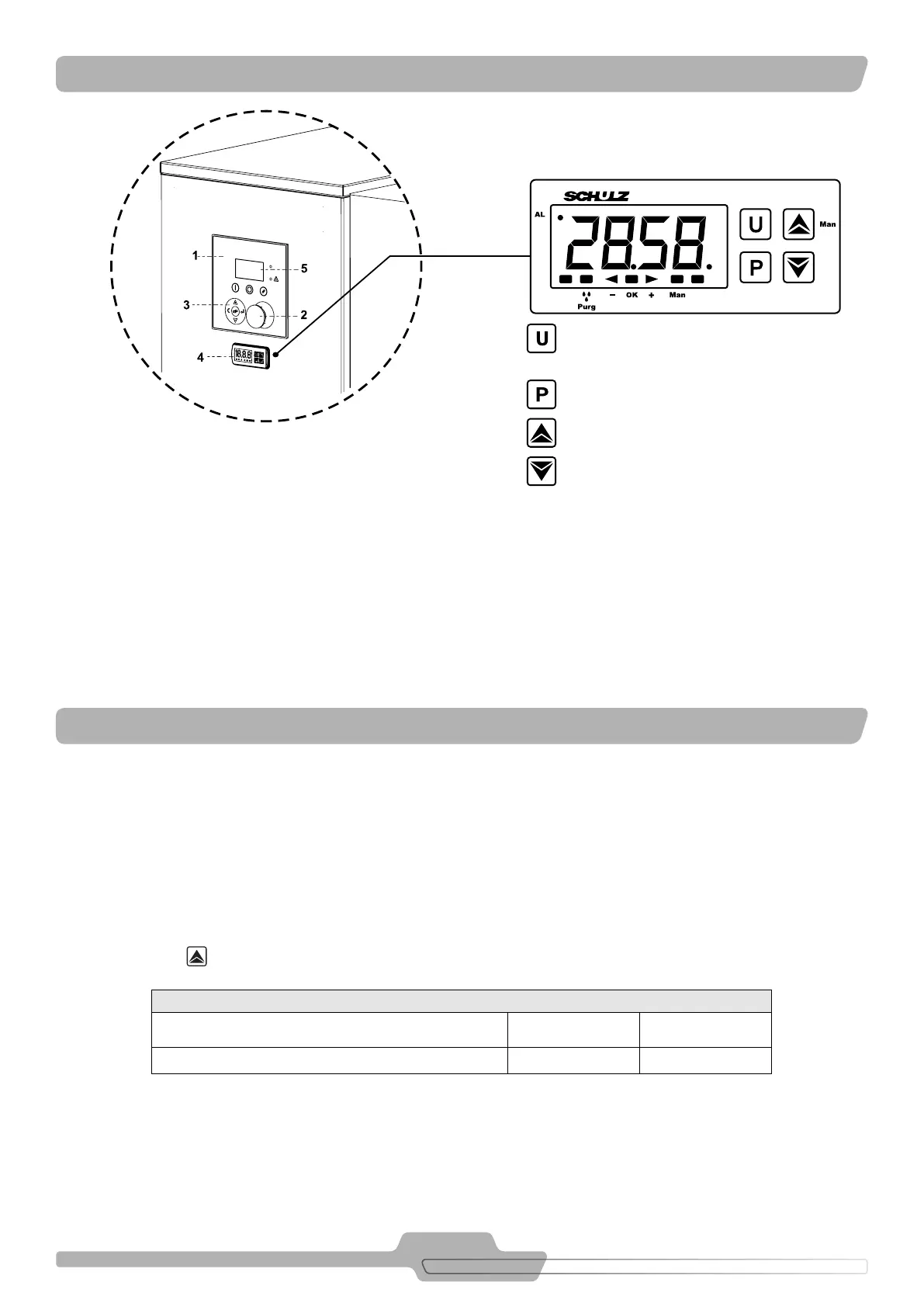

FIGURA 11.1 - PANEL DE INSTRUMENTOS
FIGURA 11.2 - CONTROLADOR ELECTRÓNICO SECADOR
1. Introducción
El Controlador Electrónico tiene como finalidad indicar al usuario la temperatura de refrigeración del sistema que es muy próxima ala tem-
peratura del punto de rocío, a través de un sensor instalado en el punto más frío del circuito. Otras funciones son: controlar el tiempo de
actuación de la válvula solenoide de purga de los secadores, y actuar como un dispositivo de seguridad apagando el equipamiento en caso
de bajas temperaturas que podrían causar el congelamiento del condensado dentro del intercambiador de calor.
2. Funcionamiento
Al energizar el Secador de Aire Comprimido, el Controlador Electrónico, mostrará su versión por aproximadamente 1 segundo. Trascurrido
este tiempo pasa entonces a presentar el valor de temperatura medida por el sensor.
Conforme el tiempo predeterminado (ver Tabla 12.1), el Controlador Electrónico energizará la bobina de la válvula solenoide de purga.
Al presionar la tecla o , instantáneamente será accionada o interrumpida la purga del secador.
ISO 8573.1 - CLASES DE QUALIDADE
Modelo Secador Intermitencia Tiempo de Purga
SRS 20 hasta 1300 45 segundos 3 segundos
TABLA 12.1 - TIEMPOS DE PURGA
11. PANEL DE INSTRUMENTOS
12. CONTROLADOR ELECTRÓNICO
