Schulz SRS 60 - Instalación

47
1. Controlador Electrónico
2. Llave enciende/apaga
3. Presostato baja presión
4. Presostato control ventilación
5. Presostato alta presión
6. Válvula “by-pass” de gas caliente
7. Filtro refrigerante
8. Compresor refrigeración
9. Contactor
10. Disyuntor
11. Moto ventilador(es)
12. Registro aguja
13. Válvula solenoide de purga
14. Salida de aire comprimido libre de
humedad
15. Entrada de aire comprimido húmedo
16. Salida de condensado
17. Entrada del cable de energía
18. Intercambiador de calor
19. Condensador
20. Dispositivo de expansión
Os Secadores de Ar - SRS são fornecidos com flanges fêmeas nas bitolas de acordo com a Tabela 6.1 - Características Técnicas.
Não utilizar conexão com redução na saída do Secador de Ar - SRS, ou instalar filtro(s) de linha subdimensionado(s) para não acarretar perda
de carga próximo à fonte de produção do ar. Sempre que possível instalar derivações “Y” no lugar de “T” e curvas de raio longo.

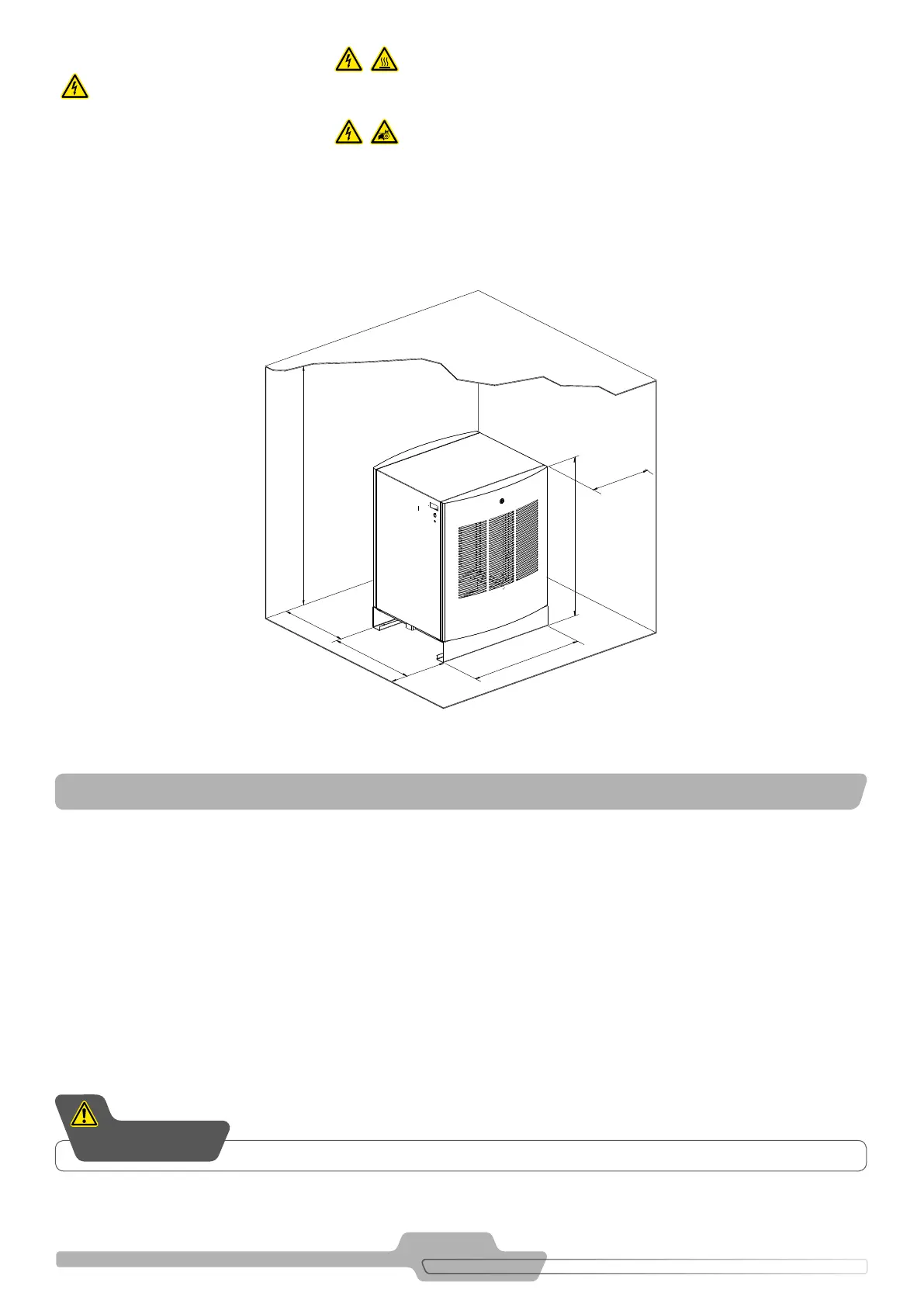

FIGURA 8.3 - DISTANCIAS MÍNIMAS DE PARED Y TECHO (U OTRO OBSTÁCULO) PARA QUE EL PRODUCTO PUEDA SER
INSTALADO, GARANTIZANDO LAS CONDICIONES DE VENTILACIÓN NECESARIAS
1 m
1 m
3 m
1 m
c
a
b
9. INSTALACIÓN
1. Localización
El Compresor debe ser instalado en la sala de máquinas, conforme las normas de la legislación local, en un área cubierta, ventilada, libre de
residuos, gases tóxicos, humedad o cualquier otro tipo de contaminantes. Con el objetivo de reducir el excesivo ruido, deberá ser creado un
proyecto acústico. La temperatura ambiente máxima recomendada para trabajo es de 38°C. El acceso al equipamiento debe ser restricto
a personas no familiarizadas al uso. En caso de que la temperatura ambiente sea superior, se debe utilizar la tabla de corrección de caudal,
aplicando los factores, a fin de saber cual es el caudal corregido que el secador puede tratar. Esta longitud de tubería auxilia en bu geración
del aire comprimido antes de su entrada al secador. Inclusive para el caso de los Compresores Alternativos de Pistón, es altamente recomen-
dado que el secador sea instalado en un ambiente bien ventilado y lo más distante posible del local en donde esté instalado el compresor
de aire. Para aplicaciones más severas (temperatura ambiente superior a 40°C) con Compresores de Pistón, se debe utilizar el modelo de
secador inmediatamente superior en capacidad de caudal o consultar al Asistente Técnico/Distribuidor Autorizado SCHULZ homologado para
este equipamiento.
En caso de que la temperatura ambiente sea próxima o inferior a 5°C, el Secador de Aire - SRS deja de ser indicado, siendo necesario la calefacción
de la sala de máquinas y toda la tubería del aire comprimido para temperaturas próximas o superiores a 10°C. La existencia de agentes contami-
nantes (polvo, fibras, etc.) presente en el aire, puede causar obstrucción prematura del condensador (Vea capítulo Mantenimiento Preventivo).
2. Posicionamento
Observe la distancia indicada en la Figura 8.3, de cualquier obstáculo, para no perjudicar el funcionamiento y al mismo tiempo facilitar los
mantenimientos preventivos del Secador de Aire - SRS.
No instale el secador de aire en áreas químicamente insalubres.
ATENCIÓN
