18
Montage- und Betriebsanleitung
für 2-Backen-Parallelgreifer Type PGN
Assembly and Operating Manual for
for 2-Finger-Parallel-Gripper Type PGN
Schaltfunktion: in unbedämpftem Zustand gezeichnet
HINWEIS:
Achten Sie auf einen sachgemäßen Umgang mit den
Näherungsschaltern:
– Ziehen Sie nicht am Kabel und lassen Sie den Sensor nicht am
Kabel baumeln.
– Ziehen Sie die Befestigungsschraube oder -klemmen nicht
übermäßig fest an.
– Zulässiger Biegeradius des Kabels = 15 x Kabeldurchmesser.
– Vermeiden Sie Kontakt der Näherungsschalter zu harten Ge-
genständen, sowie zu Chemikalien, insbesondere Salpeter-,
Chrom- und Schwefelsäure.
Die eingesetzten induktiven Näherungsschalter sind verpolungs-
geschützt und kurzschlussfest.
ACHTUNG!
Die induktiven Näherungsschalter sind elektronische
Bauteile, welche empfindlich auf hochfrequente
Störungen oder elektromagnetische Felder reagieren
können. Prüfen Sie die Anbringung und Installation
des Kabels. Der Abstand zu hochfrequenten
Störquellen und deren Zuleitung muss ausreichend
sein.
Das Parallelschalten mehrerer Sensorausgänge der
gleichen Bauart (npn, pnp) ist zwar erlaubt, erhöht
aber nicht den zulässigen Laststrom. Beachten Sie
weiterhin, dass sich der Leckstrom der einzelnen
Sensoren (ca. 2 mA) addiert.
NOTE:
Make sure that the proximity switches will be properly handled:
– Do not pull the wire of the proximity switch and don’t swing it
on its cable.
– Do not tighten the fastening screw or the anchoring clip too
strong.
– Admissible bending radius of the cable = 15 x cable diameter.
– Do not allow the sensor to make contact with a detectable
object of a hard substance or to chemicals, especially nitric
acid, chromic acid and sulfure acid.
The proximity switches used are short circuit proof and have
reverse battery protection.
CAUTION!
Proximity switches are electronical components
which can react sensitively to high frequency interfe-
rence or electromagnetic fields. Check the attach-
ment and installation of the cable. The distance to
high frequency sources to interference and their feed
lines has to be sufficiently long.
Connecting several sensor outputs of the same type
(npn, pnp) in parallel is allowed, however it does not
increase the permissible load current. Furthermore
consider that the leakage current of the individual
sensors (appr. 2 mA) has to be added up.

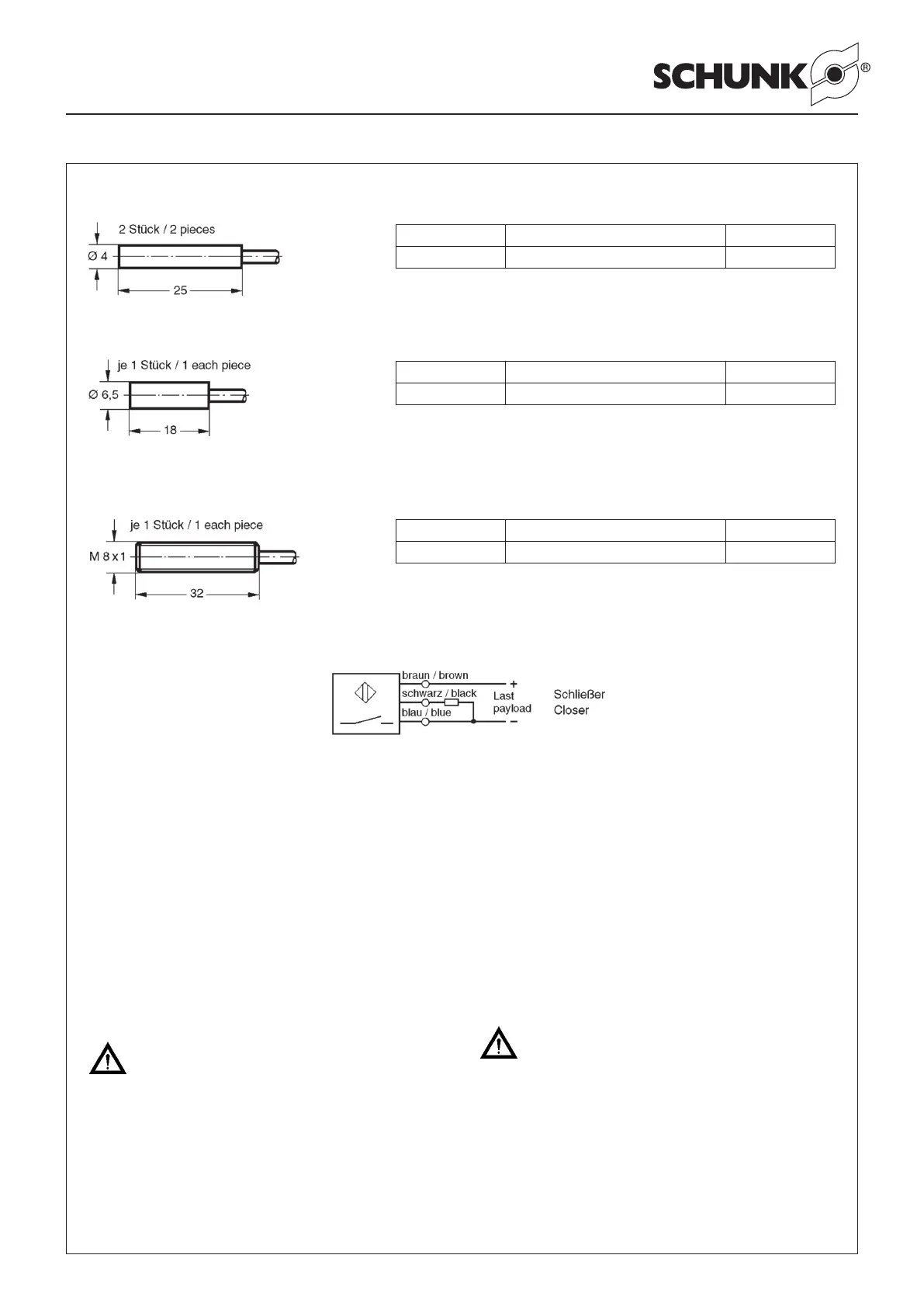

Type Schaltfunktion / Output Ident-Nr. / Id.-No.
INW 40/S Schließer / Closer 301 504
Schaltabstand / Sensing distance: 0.8 mm
Für PGN 50 For PGN 50
Type Schaltfunktion / Output Ident-Nr. / Id.-No.
INW 60/S Schließer / Closer 301 515
Schaltabstand / Sensing distance: 1.5 mm
Für PGN 80 und 100 For PGN 80 and 100
Type Schaltfunktion / Output Ident-Nr. / Id.-No.
INW 80/S Schließer / Closer 301 508
Schaltabstand / Sensing distance: 1.5 mm
Für PGN 50, 64, 125, 160, 200 und 300 For PGN 50, 64, 125, 160, 200 and 300
Output: drawn in non-actuated condition
