SCHUNK PGN User Manual

10
Montage- und Betriebsanleitung
für 2-Backen-Parallelgreifer Type PGN
Assembly and Operating Manual for
for 2-Finger-Parallel-Gripper Type PGN
Version Außensichern /
Version safety device O.D. gripping
Version Innensichern /
Version safety device I.D. gripping
Version ohne Greifkraftsicherung /
Version without gripping force
safety device

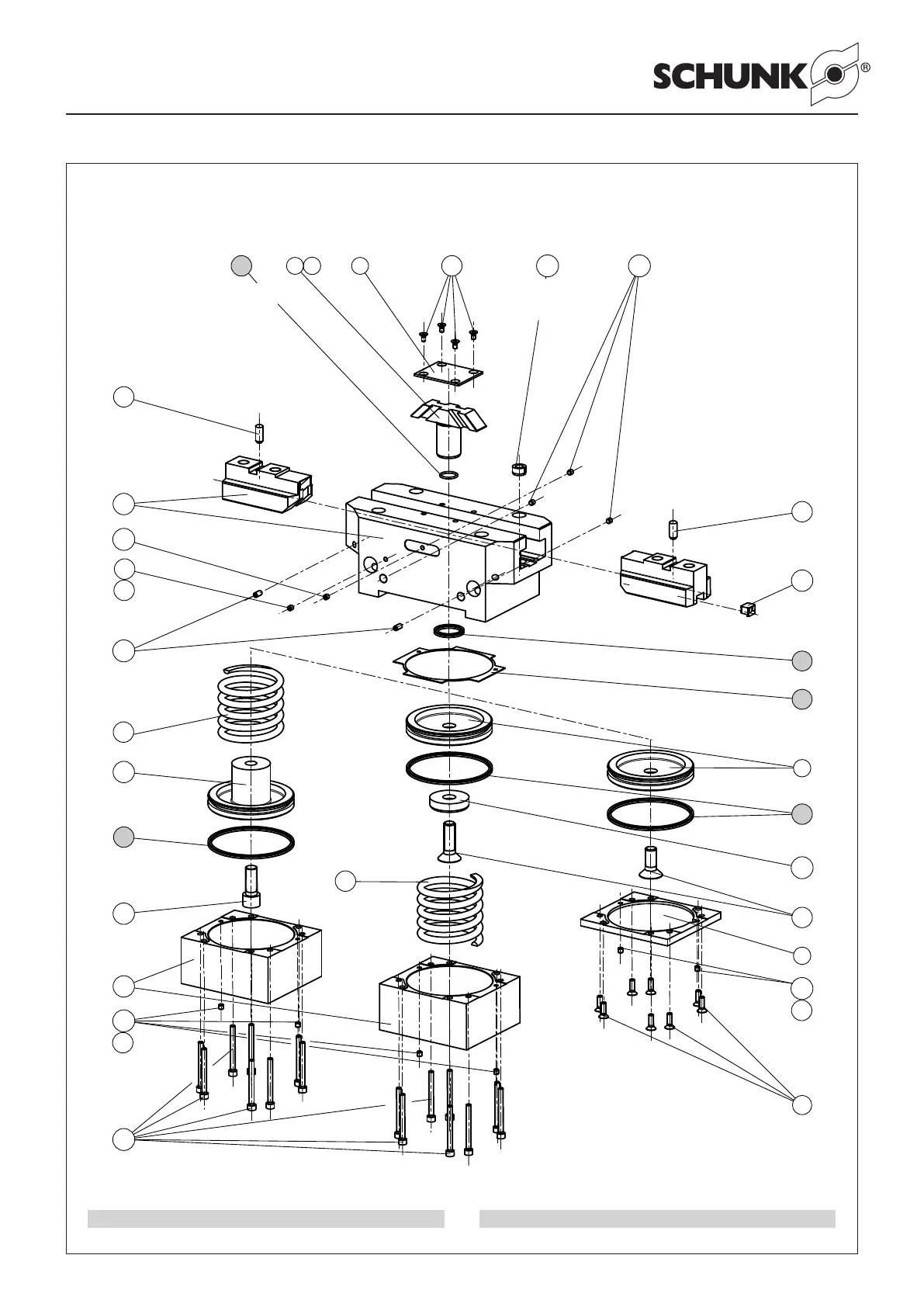

9. Assembly drawing
* The seal kit comprises these components which can
only be ordered per set.
9. Zusammenbauzeichnung
* diese Teile sind im Dichtsatz vorhanden und können
nur komplett bestellt werden.
n
icht bei PGN 50
n
ot for PGN 50
71
16
*
nur bei
PGN 200 und 300
only for
P
GN 200 and 300
*
***
*
außer bei
P
GN 50 und 64
except for
PGN 50 and 64
10
42
14
6
13
15
45
16
22
67
12
5
22
50
83
Pos. 25* und 27*
bei PGN 300
Pos. 25* and 27*
for PGN 300
nur bei PGN 125, 160, 200
only for PGN 125,160, 200
4
22
11
bei PGN 50, 64 und 80
for PGN 50, 64 and 80
19
bei PGN 50, 64 und 80
for PGN 50, 64 and 80
19
41
37
14
41
39
36
22
40
*
19
68
b
ei PGN 160, 200 und 300
f
or PGN 160, 200 and 300
22
außer bei PGN 50 und 64
Pos. 23 bei PGN 200 und 300
except for PGN 50 and 64
Pos. 23 for PGN 200 and 300
Verschleißteile, empfohlen bei Wartung auszutauschen Wear parts; replacement during maintenance recommended

SCHUNK PGN Specifications

General

Actuation	Pneumatic
Number of Fingers	2
Type	Parallel Gripper
Housing Material	Aluminum
Operating Pressure	4 bar to 8 bar
