SCM Cuno 2 Aqua - Beschreibung der Einheit und der Hauptkomponenten

DE
OEM-HANDBUCH – CUBO
2
AQUA
Seite 6-DE UMT/WG T BT Rev3.0 – 08/10/2021
6

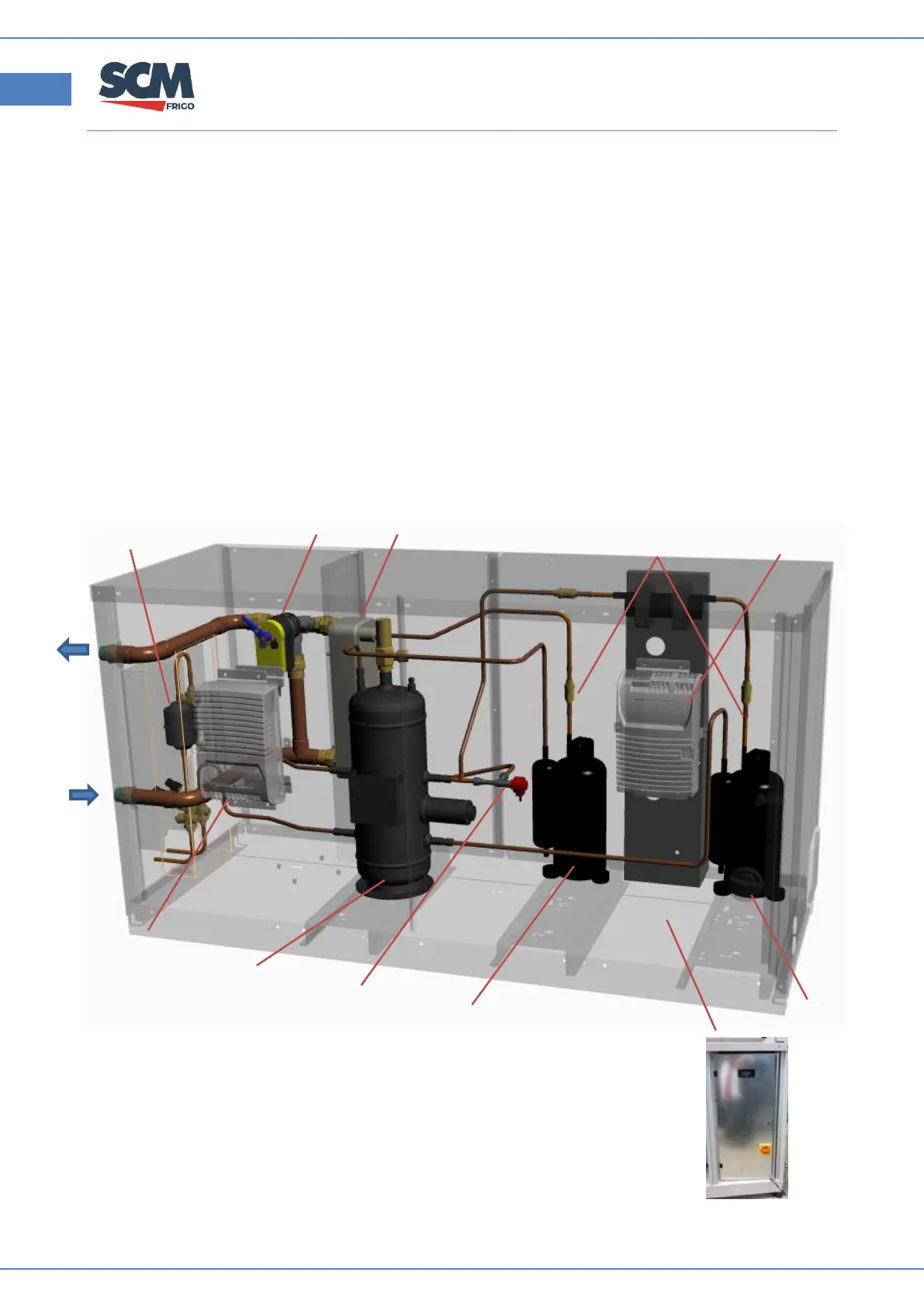

3 Beschreibung der Einheit und der Hauptkomponenten
Der Niedertemperaturverflüssigungssatz ist ausgestattet mit zwei BLDC-Kompressoren mit der gleichen
Größe.
Sie arbeiten wie ein Booster-System. Ein Kompressor übernimmt die Kontrolle des Verdampfungsdrucks
für die mit niedriger Temperatur gekühlten Geräte. Der andere Kompressor (PARALLEL) kontrolliert den
Druck des Sammlers. In diesem Satz ist kein Spülventil installiert.
Das System arbeitet mit den folgenden Druckwerten:
Auslassdruck paralleler Kompressor (PGC): 45-105 bar.
Ansaugdruck paralleler Kompressor / Druck Sammler (PREC): 32-60 bar.
NT-Ansaugdruck: 12-18 bar.
Modulationsbereich Kompressor: 25 - 100 U/Sek.
NT
Kompressor
Geschwindigke
itsantrieb
NT-
Kompressor
PARALLELE
R
Kompressor
Geschwindigkei
tsantrieb
PARALLELER
Kompressor
PHE-Gaskühler
HPV -
Ventil
Sammler
3-Wege-
Ventil
Trocknerfilt
er
NRV
Ventil
Elektrische
Tafel
Wasserein
lass
Wasseraus
lass
