SCM Cuno 2 Aqua - Berechnung der Kältemittelfüllung

DE
OEM-HANDBUCH – CUBO
2
AQUA
UMT/WG T BT Rev3.0 – 08/10/2021 Seite 13-DE
13
2. Warten Sie, bis der CUBO2 Aqua abpumpt
(Verdampferentleerung mit Kältemittelsammlung im
Sammler) und die Kompressoren ausschaltet.
3. Den Verflüssigungssatz ausschalten (mit dem
ON/OFF-Befehl auf dem Display)

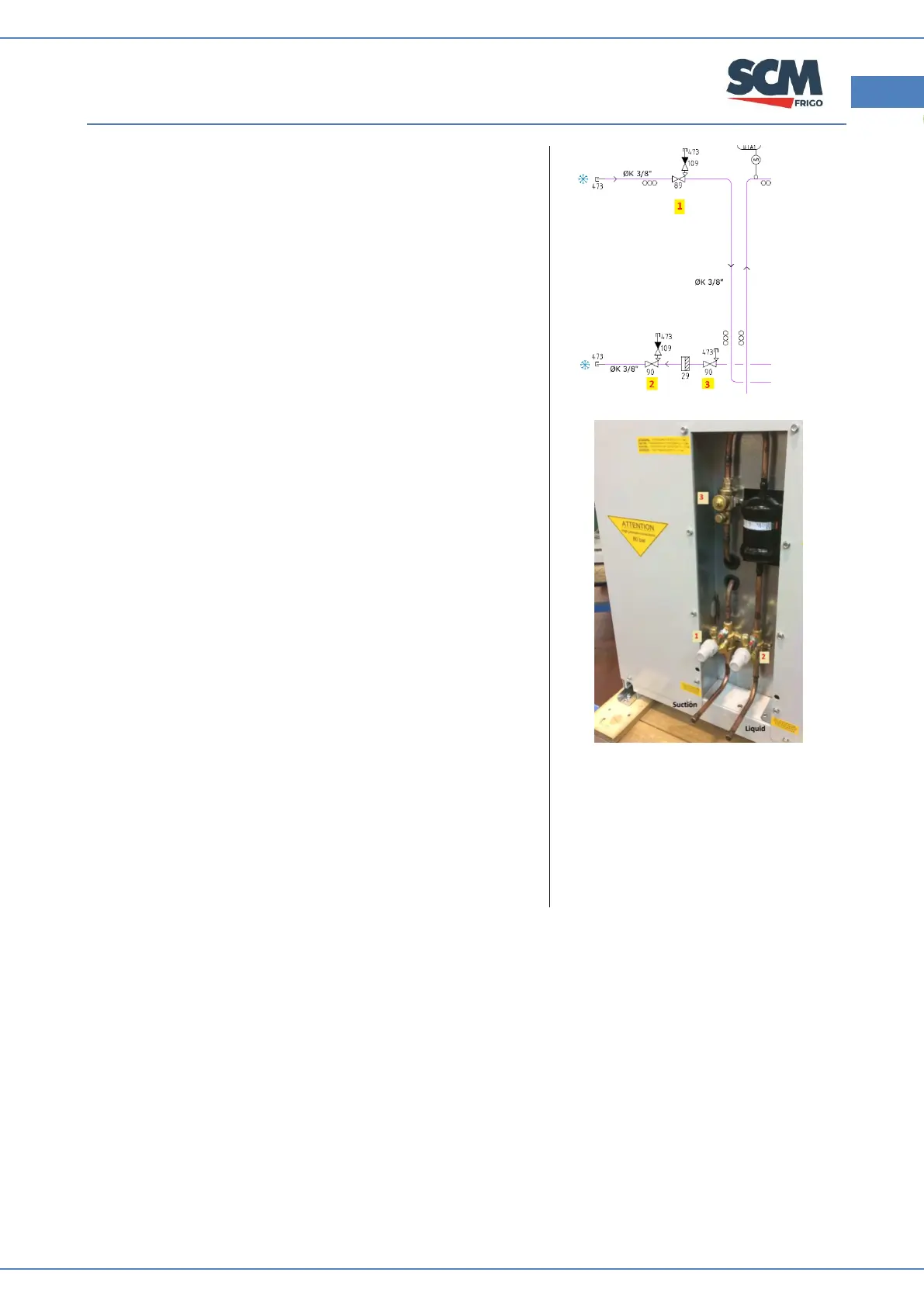

4. Kugelventil 3 in dem Verflüssigungssatz schließen (90
auf dem Schaltplan).
5. Das elektronische Expansionsventil des Verdampfers
mit dem Carel-Magnet oder mit geeignetem
manuellem Verfahren für das verwendete EEV
vollständig öffnen.
6. Gas an Ventil 1 ablassen, bis der Druck auf 0 bar g fällt
(auf dem Display überprüfen).
Das interne Rückschlagventil (138 auf dem
Schaltplan) verhindert die Entleerung des gesamten
Kreislaufs.
7. Einen Schlauch vom Ölbehälter zum Ventil 2
(Serviceanschluss der Flüssigkeitsleitung)
anschließen und das Öl mit einem Unterdruck, der
von Ventil 1 (über den Verdampfer) angesaugt wird,
in die Flüssigkeitsleitung ziehen.
8. Wenn sich das gesamte Öl im System befindet, das
Ventil 2 schließen(Serviceanschluss für die
Flüssigkeitsleitung) und das System weiterhin nur
von Ventil 1 in einen tiefen Unterdruck ziehen.
9. Wenn das Vakuum erreicht ist, den Dampf durch
Ventil 1 bis auf 10 bar laden.
10. Das automatische Management des elektronischen
Expansionsventils des Verdampfers wiederherstellen
und den Sollwert bei Einstellung zurücksetzen.
11. Kugelventil 3 in dem Verflüssigungssatz öffnen (90
auf dem Schaltplan).
12. Gerät einschalten (über ON/OFF-Befehl)
13. Zusätzliches Kältemittel nachfüllen (gleiche Menge
wie aus der Flüssigkeitsleitung entnommen)
7.2.3 Berechnung der Kältemittelfüllung
Zur Berechnung der einzufüllenden Gesamtkältemittelmenge sollten Sie Folgendes wissen:
 Volumen der Verdampferregister
 Durchmesser und Länge der Leitung
 Volumen des Flüssigkeitssammlers und des Gaskühlers
Die Gesamtmenge des Kältemittels ergibt sich aus der Summe der für die Verdampfer benötigten
Einzelmenge, der zum Befüllen der Flüssigkeitsleitung und unter Berücksichtigung der Menge, die im
Gaskühler und im Flüssigkeitssammler verbleiben wird (siehe nachstehendes Beispiel).
Wir empfehlen, die Menge des Kältemittels, das in das System geladen werden soll, in Excel zu berechnen.
Sie können die Vorlage von SCMFrigo erhalten.
