Unabhängig vom Resultat der Berechnung beträgt das empfohlene Minimum CO
2
-Ladung 4 kg.
Bei Schätzungen, die höher als 4 kg sind, muss die eingefüllte CO
2
-Menge der geschätzten entsprechen.
Die maximal zulässige CO
2
-Ladung muss garantieren, dass im Falle des Abpumpens bei EEV
vor den Verdampfern, das Kältemittel im Inneren des Sammlers 7,2 kg nicht überschreitet. Dies ist nicht
die gesamte Systemfüllung, sondern das Kältemittel, das sich im Sammler befindet, wenn das System vom
Verdampfer-Expansionsventil abpumpt!
Berechnungsdaten:
Sammler 8 l  CO2-Mindestmenge = 2,4 kg
PHE Gaskühler  CO2-Menge = 0,21 kg

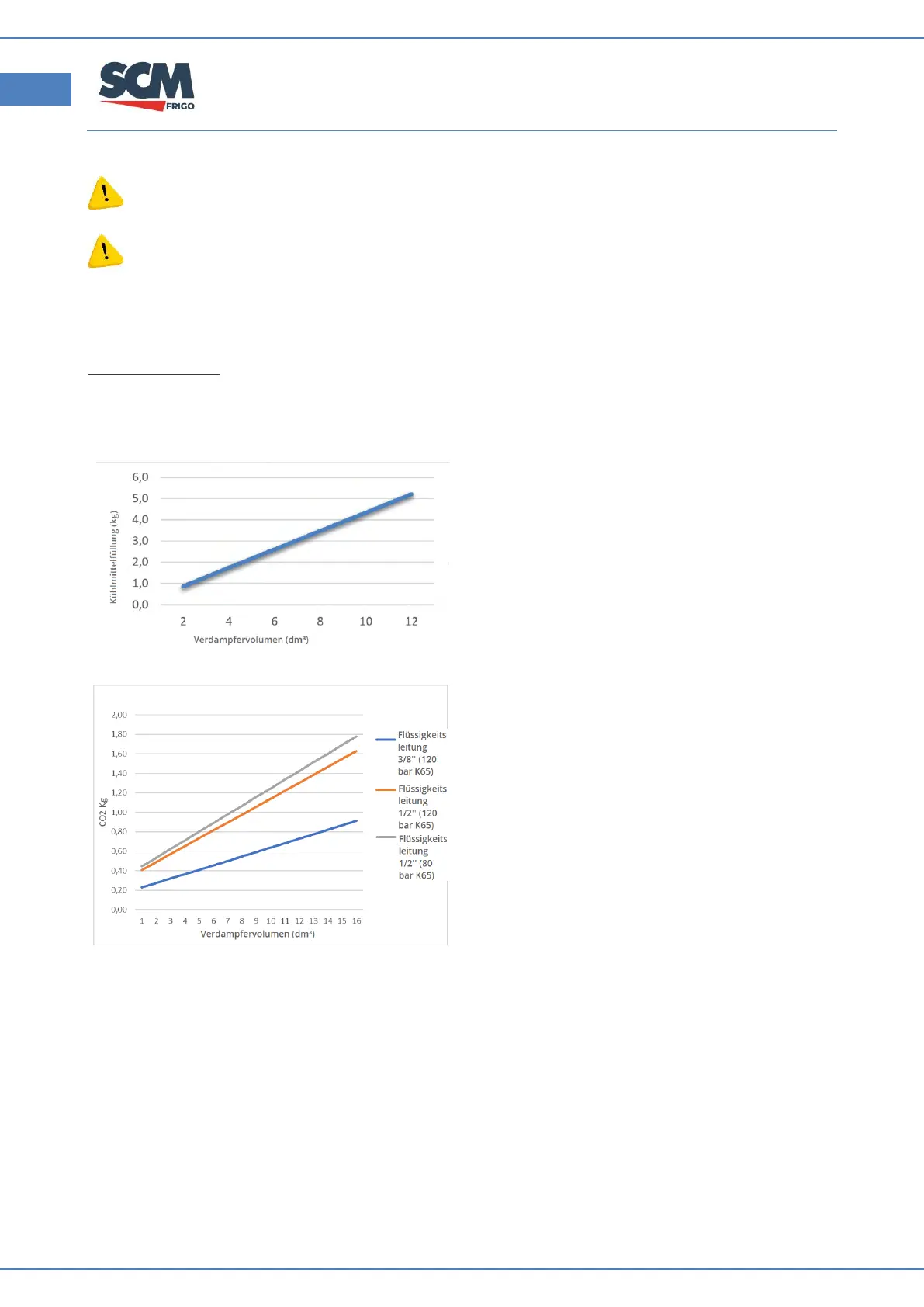

Unter Verwendung des Diagramms können Sie die
Kältemittelfüllung mit Bezug auf das Innenvolumen
des Verdampfers berechnen.
Unter Verwendung des Diagramms können Sie die
Kältemittelfüllung mit Bezug auf Durchmesser und
Länge der Leitung berechnen. Sie können auch auf
die folgende Tabelle verweisen.
Rohrlänge (m)
