Seca 665 - Raccordement du Câble de Lafficheur

Avant de commencer… • 119
Français
Raccordement du câble
de l'afficheur
ATTENTION!
Dysfonctionnement dû à un défaut de montage
Lorsque les câbles sont soumis à des
contraintes, parex. lorsqu'ils sont fortement
pliés ou lorsque les fiches sont pliées, il est pos-
sible que l'unité d'affichage tombe en panne ou
que les valeurs affichées soient faussées.
► Posez tous les câbles de manière qu'ils ne
soient pas trop pliés et les fiches non plus.
► Veillez à éliminer les contraintes de traction en
plaçant les câbles dans les attaches prévues
à cet effet.
1. Soulevez la balance pour mieux accéder au-des-
sous de la plateforme de pesée.
REMARQUE:
Pour ces travaux de montage, la balance peut
reposer sur la barre latérale.

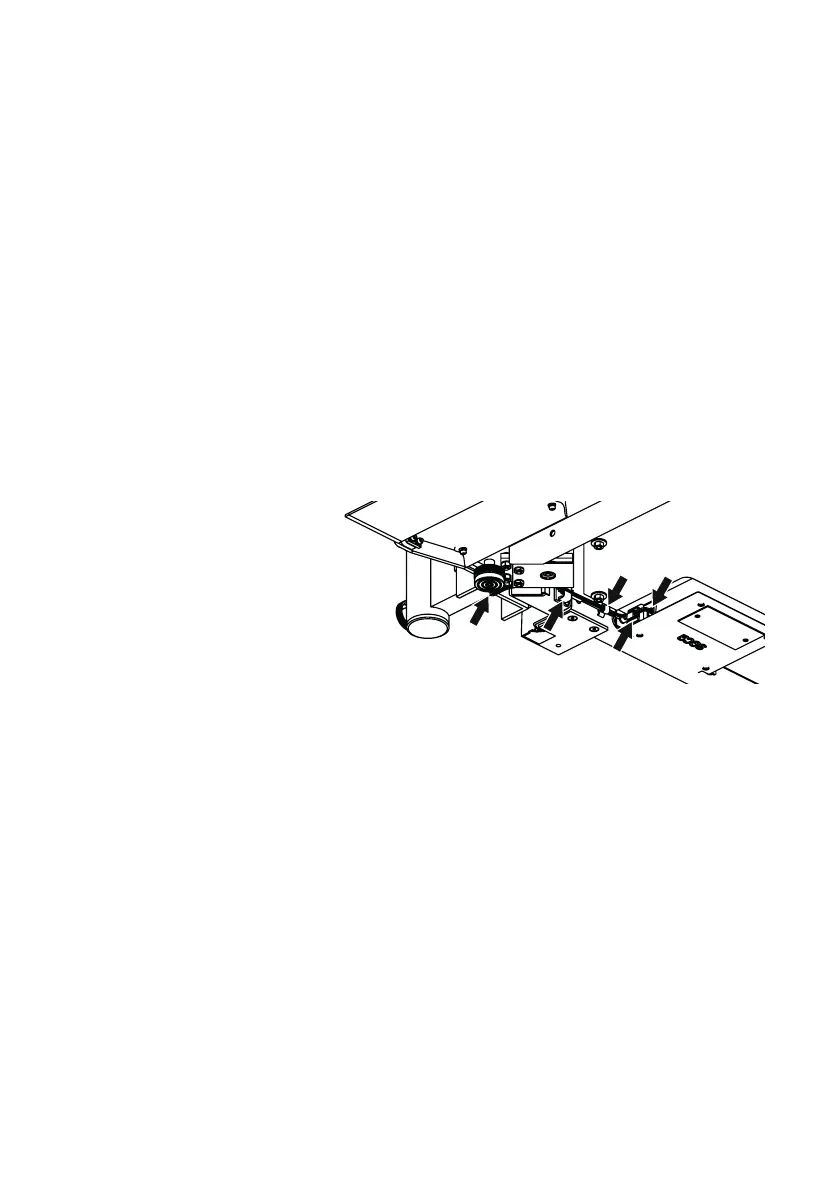

2. Faites courir le câble de l'afficheur sous la plate-
forme de pesée le long du boîtier électronique
comme indiqué sur l'illustration.
3. Raccordez le câble de l'afficheur au boîtier
électronique.
4. Enfoncez le collier fixé au câble de l'afficheur en
usine dans l'orifice prévu à cet effet sur le cadre de
la balance jusqu'à enclenchement.
5. Enfoncez le câble de l'afficheur dans les colliers
prévus à cet effet sur le cadre de la balance jusqu'à
enclenchement.
6. Abaissez à nouveau la balance.
